本技術涉及板材加工生產設備，具體為一種板材加工生產用翻轉裝置。

背景技術：

1、板材包括鍛造、軋制或鑄造而成的金屬板，板材產品外形扁平、寬厚比大、單位體積的表面積也很大，故包容覆蓋能力強，在化工、容器、建筑、金屬制品、金屬結構等方面都得到廣泛應用，可彎曲、焊接成各類復雜斷面的型鋼、鋼管、大型工字鋼、槽鋼等結構件；

2、在對板材進行加工生產時，根據需要有時需要在板材的表面焊接角鋼等結構件，為了在板材的正反面(上下面)都完成所需的焊接工作，需要將板材在加工臺上翻轉，而傳統生產工藝中常采用的方式是工人手工翻轉，工作量大且容易出現板材壓傷工人手指的情況，不利于實現安全生產；為此，提出一種板材加工生產用翻轉裝置。

技術實現思路

1、本實用新型的目的在于提供一種板材加工生產用翻轉裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種板材加工生產用翻轉裝置，包括翻轉組件，所述翻轉組件包括固定架，所述固定架的內側壁頂部通過軸承對稱轉動連接有兩個轉動柱，兩個所述轉動柱的相對一側均固定連接有支撐架，兩個所述支撐架的外側壁之間對稱固定連接有兩個連接桿，所述支撐架的內側壁放置有板材工件，所述支撐架遠離所述板材工件的一側對稱螺紋連接有兩個螺桿，所述螺桿靠近所述板材工件的一端通過軸承轉動連接有夾板，所述支撐架的外側壁頂部滑動連接有滑板，所述支撐架的上表面中部螺紋連接有頂桿，所述滑板上表面靠近所述板材工件的一側螺紋連接有螺紋桿，所述螺紋桿的底端通過軸承轉動連接有壓板，所述螺紋桿的頂端固定連接有轉把，所述夾板靠近所述板材工件的一側、所述壓板的下表面以及所述支撐架的內側壁底壁均粘接有橡膠墊，所述固定架的右側壁頂部安裝有電機，所述電機的輸出軸一端貫穿所述固定架的右側壁且固定連接有齒輪，一個所述轉動柱的外側壁固定設有齒環，所述齒環與所述齒輪嚙合連接。

3、作為本技術方案的進一步優選的：所述頂桿的頂端固定連接有旋鈕。

4、作為本技術方案的進一步優選的：所述壓板的上表面對稱固定設有兩個定位桿。

5、作為本技術方案的進一步優選的：所述定位桿與所述滑板滑動連接。

6、作為本技術方案的進一步優選的：兩個所述滑板的相斥一側均固定設有拉環。

7、作為本技術方案的進一步優選的：所述螺桿遠離所述夾板的一端固定連接有握把。

8、作為本技術方案的進一步優選的：所述固定架的右側壁前側安裝有開關按鈕，所述開關按鈕的電性輸出端通過導線與所述電機的電性輸入端電性連接。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型通過將板材工件放在兩個支撐架上，首先順時針轉動螺桿使螺桿帶動夾板靠近并夾緊板材工件，然后推動滑板帶動壓板移動到板材工件邊緣處的正上方，擰緊頂桿使頂桿頂住滑板，借助頂桿與滑板之間的摩擦力將滑板鎖定，再順時針轉動螺紋桿帶動壓板下移壓緊板材工件的邊緣處，借助夾板在水平方向將板材工件固定，同時借助壓板在豎直方向將板材工件固定，可使板材工件與支撐架保持同步轉動，當板材工件的上面完成焊接加工后，通過電機的輸出軸一端轉動帶動齒輪轉動，繼而可帶動齒環、轉動柱、支撐架和板材工件轉動，可實現板材工件的自動翻轉，無需工人手動翻轉板材工件，降低了工人工作量，且不會出現板材壓傷工人手指的情況，利于提高生產安全性。

技術特征：

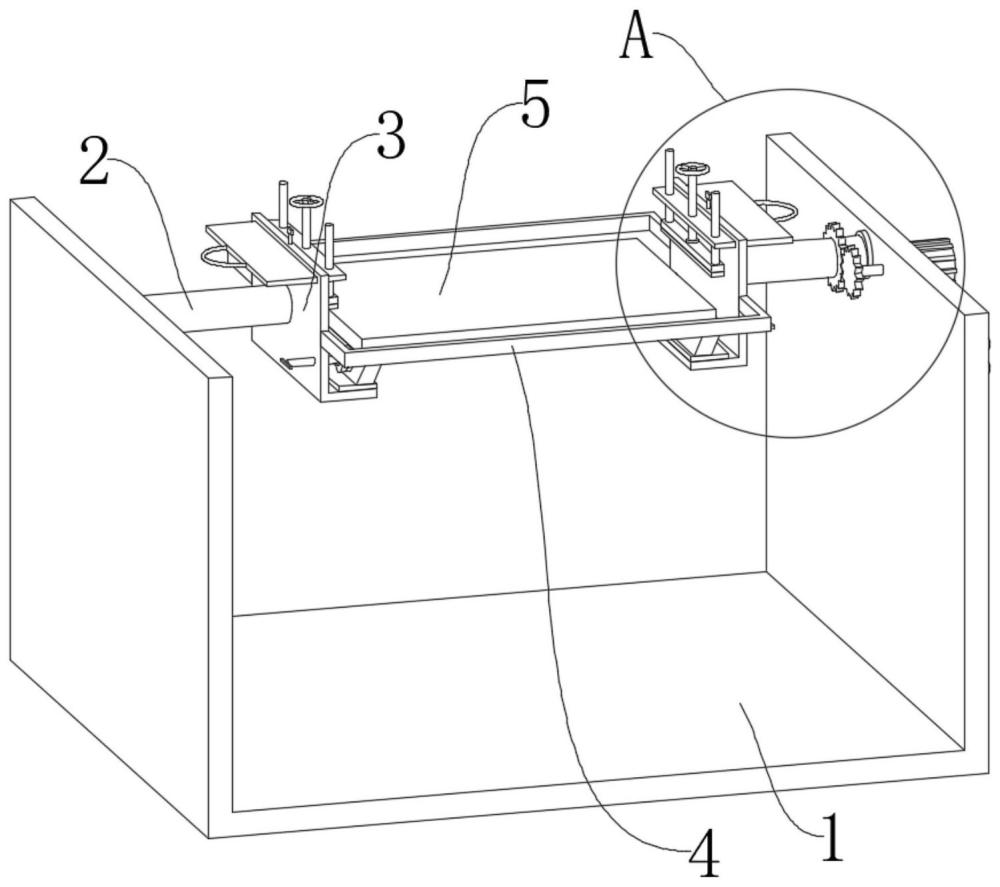

1.一種板材加工生產用翻轉裝置，包括翻轉組件，其特征在于：所述翻轉組件包括固定架(1)，所述固定架(1)的內側壁頂部通過軸承對稱轉動連接有兩個轉動柱(2)，兩個所述轉動柱(2)的相對一側均固定連接有支撐架(3)，兩個所述支撐架(3)的外側壁之間對稱固定連接有兩個連接桿(4)，所述支撐架(3)的內側壁放置有板材工件(5)，所述支撐架(3)遠離所述板材工件(5)的一側對稱螺紋連接有兩個螺桿(6)，所述螺桿(6)靠近所述板材工件(5)的一端通過軸承轉動連接有夾板(7)，所述支撐架(3)的外側壁頂部滑動連接有滑板(8)，所述支撐架(3)的上表面中部螺紋連接有頂桿(9)，所述滑板(8)上表面靠近所述板材工件(5)的一側螺紋連接有螺紋桿(10)，所述螺紋桿(10)的底端通過軸承轉動連接有壓板(11)，所述螺紋桿(10)的頂端固定連接有轉把(12)，所述夾板(7)靠近所述板材工件(5)的一側、所述壓板(11)的下表面以及所述支撐架(3)的內側壁底壁均粘接有橡膠墊(13)，所述固定架(1)的右側壁頂部安裝有電機(14)，所述電機(14)的輸出軸一端貫穿所述固定架(1)的右側壁且固定連接有齒輪(15)，一個所述轉動柱(2)的外側壁固定設有齒環(16)，所述齒環(16)與所述齒輪(15)嚙合連接。

2.根據權利要求1所述的板材加工生產用翻轉裝置，其特征在于：所述頂桿(9)的頂端固定連接有旋鈕(17)。

3.根據權利要求1所述的板材加工生產用翻轉裝置，其特征在于：所述壓板(11)的上表面對稱固定設有兩個定位桿(18)。

4.根據權利要求3所述的板材加工生產用翻轉裝置，其特征在于：所述定位桿(18)與所述滑板(8)滑動連接。

5.根據權利要求1所述的板材加工生產用翻轉裝置，其特征在于：兩個所述滑板(8)的相斥一側均固定設有拉環(19)。

6.根據權利要求1所述的板材加工生產用翻轉裝置，其特征在于：所述螺桿(6)遠離所述夾板(7)的一端固定連接有握把(20)。

7.根據權利要求1所述的板材加工生產用翻轉裝置，其特征在于：所述固定架(1)的右側壁前側安裝有開關按鈕(21)，所述開關按鈕(21)的電性輸出端通過導線與所述電機(14)的電性輸入端電性連接。

技術總結
本技術涉及板材加工生產設備技術領域，具體為一種板材加工生產用翻轉裝置，包括翻轉組件。本技術通過將板材工件放在兩個支撐架上，首先順時針轉動螺桿使螺桿帶動夾板靠近并夾緊板材工件，然后推動滑板帶動壓板移動到板材工件邊緣處的正上方，擰緊頂桿使頂桿頂住滑板，借助頂桿與滑板之間的摩擦力將滑板鎖定，再順時針轉動螺紋桿帶動壓板下移壓緊板材工件的邊緣處，借助夾板在水平方向將板材工件固定，同時借助壓板在豎直方向將板材工件固定，可使板材工件與支撐架保持同步轉動，當板材工件的上面完成焊接加工后，通過電機的輸出軸一端轉動帶動齒輪轉動，繼而可帶動齒環、轉動柱、支撐架和板材工件轉動，可實現板材工件的自動翻轉。

技術研發人員：蔣旭,徐飛
受保護的技術使用者：江蘇華電鐵塔制造有限公司
技術研發日：20240403
技術公布日：2025/4/28
