本技術涉及鋼構件裁切，特別涉及了一種鋼構件用切條機。

背景技術：

1、現今，制造、機械、五金行業中常涉及鋼構件的切割作業，將鋼板切割成寬度相等的條狀是鋼構件切割作業中常見的步驟，能進行這一步驟的機器統稱為鋼構件用切條機。

2、現有的鋼構件用切條機對鋼板進行切割時通常采用縱向滾切的方式，然而，鋼板在切割過程中會因為滾切的外部擠壓產生一定程度的內部應力，從而產生形變，在鋼板的后續加工過程中也會因為這些形變產生更多的殘次品。

3、本申請需要解決的技術問題是：如何使鋼卷經過切條機切割后恢復平整的狀態。

技術實現思路

1、為了克服現有技術的不足，本實用新型的目的在于提供一種鋼構件用切條機，可以一定程度上恢復鋼構件質量、改善加工后鋼板的外觀、提高鋼板的強度和韌性。

2、本實用新型所采用的技術方案為：一種鋼構件用切條機，包括工作臺，工作臺上設有至少三個支架部，支架部包括兩個支撐板，支撐板上設有連接板，支撐板開設有下固定孔，下固定孔設有與其過盈配合的下軸承，下軸承一側設有下齒輪，支撐板上開設有空槽，空槽內設有滑動塊，滑動塊下設有上軸承，上軸承一側設有上齒輪，上齒輪與下齒輪嚙合，滑動塊設有絲桿，絲桿與連接板螺紋連接。

3、通過轉動絲桿可以調節滑動塊的高度，進而可以調節下述上滾切軸和下滾切軸的間隙與上壓平軸和下壓平軸的間隙，達到對鋼板的切割和對鋼條的壓平的效果。

4、在一些實施方式中，工作臺一側設有滾筒輸送線，滾筒輸送線包括支撐架，支撐架上設有多個滾筒；滾筒輸送線在鋼條壓平后起到承載作用。

5、在一些實施方式中，包括滾切部，滾切部包括上滾切軸和下滾切軸，上滾切軸和下滾切軸外側設有至少兩片一一貼合的環形切刀；環形切刀可以對鋼板進行切割。

6、在一些實施方式中，下滾切軸外套設有下軸承和下齒輪，上滾切軸外套設有上軸承和上齒輪。

7、在一些實施方式中，下滾切軸套設于距離滾筒輸送線最遠的下軸承和下齒輪內，上滾切軸套設于距離滾筒輸送線最遠的上軸承和上齒輪內；上滾切軸與下滾切軸可就此實現對鋼板的切割。

8、在一些實施方式中，包括壓平部，壓平部包括上壓平軸和下壓平軸，上壓平軸和下壓平軸表面開設有與鋼條寬度匹配的環形槽口；環形槽口對鋼條進行在其槽口內的壓平。

9、在一些實施方式中，下壓平軸外套設有下軸承和下齒輪，上壓平軸外套設有上軸承和上齒輪。

10、在一些實施方式中，下壓平軸套設于非距離滾筒輸送線最遠的其他下軸承和下齒輪內，上壓平軸套設于非距離滾筒輸送線最遠的其他上軸承和上齒輪內；上壓平軸與下壓平軸實現對加工后鋼條的壓平。

11、在一些實施方式中，工作臺側方設有工控機；工控機可實現對本實用新型的控制。

12、在一些實施方式中，工作臺下方設有電機；電機實現對滾切部和壓平部的驅動。

13、本實用新型的有益效果在于：

14、(1)本實用新型可以使在鋼構件經過滾切機縱向切割后的鋼條重新恢復平整，使鋼條厚度更加均勻，降低鋼板的變形和翹曲，提高鋼板的穩定性和可靠性，一定程度上改善了鋼條的質量，提高鋼板的加工性能，為加工鋼條的后續工序提供了相應保證。

15、(2)本實用新型對鋼條進行壓平處理，使得其更加平整，減少了后續加工可能產生的缺陷，從而在一定程度上保證了后續產品更加美觀。

16、(3)鋼條經過本實用新型壓平之后，一定程度上能夠因為恢復其原有的形狀而減少其內部應力，使其能夠更高的強度和韌性，不容易產生裂紋甚至發生結構斷裂或其他質量問題，進而提升其使用壽命。

技術特征：

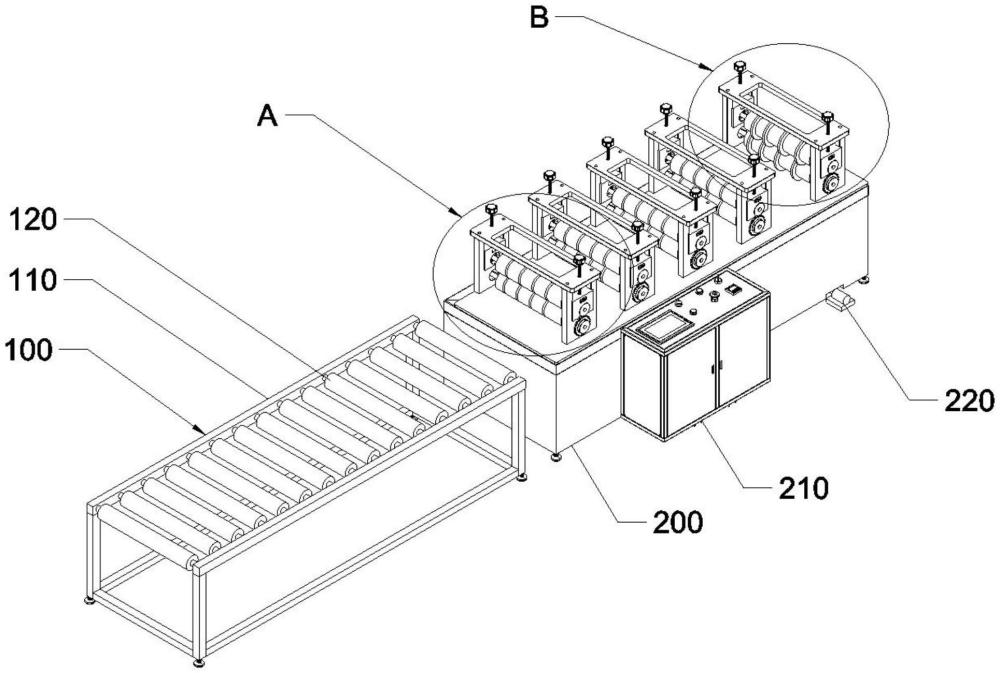

1.一種鋼構件用切條機，包括工作臺(200)，其特征在于，所述工作臺(200)上設有至少三個支架部(300)，所述支架部(300)包括兩個支撐板(310)，所述支撐板(310)上設有連接板(320)，所述支撐板(310)開設有下固定孔(330)，所述下固定孔(330)設有與其過盈配合的下軸承(340)，所述下軸承(340)一側設有下齒輪(3110)，所述支撐板(310)上開設有空槽(350)，所述空槽(350)內設有滑動塊(360)，所述滑動塊(360)下設有上軸承(390)，所述上軸承(390)一側設有上齒輪(3100)，所述上齒輪(3100)與下齒輪(3110)嚙合，所述滑動塊(360)設有絲桿(370)，所述絲桿(370)與連接板(320)螺紋連接。

2.根據權利要求1所述的鋼構件用切條機，其特征在于，所述工作臺(200)一側設有滾筒輸送線(100)，所述滾筒輸送線(100)包括支撐架(110)，所述支撐架(110)上設有多個滾筒(120)。

3.根據權利要求2所述的鋼構件用切條機，其特征在于，包括滾切部(400)，所述滾切部(400)包括上滾切軸(410)和下滾切軸(420)，所述上滾切軸(410)和下滾切軸(420)外側設有至少兩片一一貼合的環形切刀(430)。

4.根據權利要求3所述的鋼構件用切條機，其特征在于，所述下滾切軸(420)外套設有下軸承(340)和下齒輪(3110)，所述上滾切軸(410)外套設有上軸承(390)和上齒輪(3100)。

5.根據權利要求2所述的鋼構件用切條機，其特征在于，包括壓平部(500)，所述壓平部(500)包括上壓平軸(510)和下壓平軸(520)，所述上壓平軸(510)和下壓平軸(520)表面開設有與鋼條寬度匹配的環形槽口(530)。

6.根據權利要求5所述的鋼構件用切條機，其特征在于，所述下壓平軸(520)外套設有下軸承(340)和下齒輪(3110)，所述上壓平軸(510)外套設有上軸承(390)和上齒輪(3100)。

7.根據權利要求1所述的鋼構件用切條機，其特征在于，所述工作臺(200)側方設有工控機(210)。

8.根據權利要求1所述的鋼構件用切條機，其特征在于，所述工作臺(200)下方設有電機(220)。

技術總結
本技術涉及鋼構件裁切技術領域，具體公開了一種鋼構件用切條機，包括工作臺，工作臺上設有至少三個支架部，支架部包括兩個支撐板，支撐板上設有連接板，支撐板開設有下固定孔，固定孔設有與其過盈配合的下軸承，下軸承一側設有下齒輪，支撐板上開設有空槽，空槽內設有滑動塊，滑動塊下設有上軸承，上軸承一側設有上齒輪，上齒輪與下齒輪嚙合，滑動塊設有絲桿，絲桿與連接板螺紋連接；本技術可以使在鋼構件經過滾切機縱向切割后的鋼條重新恢復平整，使鋼條厚度更加均勻，降低鋼板的變形和翹曲，提高鋼板的穩定性和可靠性，改善了鋼條的質量，提高鋼板的加工性能，為加工鋼條的后續工序提供了相應保證。

技術研發人員：羅堅,胡菊萍,李燕,李忠
受保護的技術使用者：浙江筑力科技有限公司
技術研發日：20240510
技術公布日：2025/4/28
