本技術涉及皮帶助卷器,具體為一種助卷器用皮帶收緊裝置。
背景技術:
1、鋁合金板材軋制完成后,需要卷繞成卷狀,采用一個主動轉動的芯輥來對鋁合金板材進行纏繞,但是鋁合金板材在直接纏繞時容易松散,不能緊密進行纏繞,此時使用皮帶助卷機在芯輥外側進行輔助收卷,幫助鋁合金板材更快速穩定收卷,但是皮帶助卷機在使用時,助卷的皮帶在滾動時,容易因為長時間滾動松弛,進而造成與鋁合金板材的貼合度降低,造成鋁合金板材收卷出現纏繞松散的問題。
2、為了解決上述技術問題,授權公告號為cn219233549u的中國實用新型專利公開了一種皮帶助卷機,該實用新型通過張緊伸縮泵將張緊輥向外推動,使得滾動的皮帶始終能保證張緊狀態,實時調節,在使用過程中,減少皮帶松弛造成收卷松散的問題出現提升收卷質量;通過在收卷芯輥的鋼帶下方設置左右限位的弧板和擋板,進而防止鋼帶收卷過程中出現偏移問題,提升鋼帶收卷的準確和收卷品質;
3、雖然該實用新型提供的技術方案解決了現有的皮帶助卷機在使用存在助卷的皮帶容易出現松弛的情況,但是,鋁合金板材的寬度需要根據實際的需求來進行生產,而上述方案中設置的防止鋁合金卷材偏移的結構,由于兩個擋板是插接在弧形板上的,采用插接的方式不能夠適應不同尺寸的鋁合金板材,當鋁合金板材的寬度小于兩個擋板之間的距離時,擋板無法實現對鋁合金板材的限位作用,因此鋁合金板材還是會在卷繞的過程中出現偏移的情況,會導致鋁合金板材收卷的品質出現下降。
技術實現思路
1、本實用新型的目的在于提供一種助卷器用皮帶收緊裝置,以解決上述背景技術中提出的問題。
2、本申請實施例采用下述技術方案:

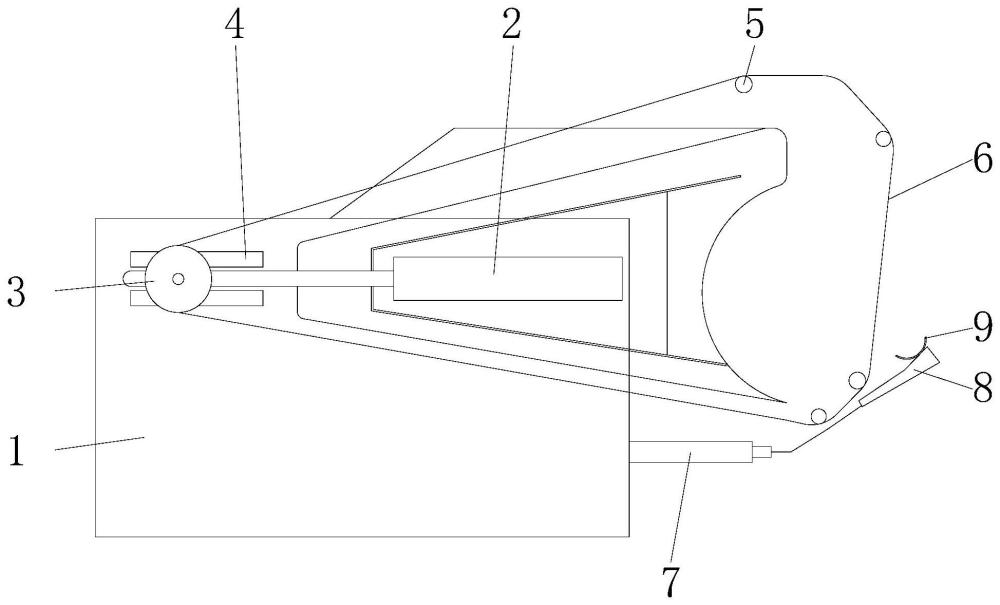

3、一種助卷器用皮帶收緊裝置,包括設置在機體內部的第一伸縮桿,所述第一伸縮桿的伸縮端固定連接有可轉動的漲緊輥,所述漲緊輥的一側與皮帶相接觸,所述機體的一側分別設置有上抱臂和下抱臂,所述下抱臂上鉸接有連接桿,所述連接桿上固定連接有弧形板,所述弧形板朝向皮帶的一側設置有兩個可相互靠近或遠離的限位板。
4、有益效果:
5、本實用新型通過在弧形板朝向皮帶的一側設置有兩個限位板,工作人員可手動調節兩個限位板之間的距離,從而能夠使兩個限位板適應不同寬度的鋁合金板材,保證鋁合金板材在卷繞的過程中不會出現偏移的現象,提高卷繞質量。
6、優選的,所述弧形板的內部開設有安裝腔,所述安裝腔的內部轉動連接有雙向螺紋桿,所述雙向螺紋桿上螺紋連接有兩個滑板,所述限位板的一端與滑板的一端固定連接。
7、優選的,所述雙向螺紋桿的一端固定連接有連接桿,所述連接桿的一端固定連接有手柄。
8、優選的,所述安裝腔的內底壁上開設有第一滑槽,所述滑板的底端滑動連接在第一滑槽內部,所述安裝腔的頂部開設有與外部相連通的限位滑槽,所述滑板的頂端穿過限位滑槽與限位板的底端固定連接。
9、優選的,所述機體上開設有滑軌,所述漲緊輥滑動連接在滑軌內部,所述機體上轉動連接有多個滾軸,所述滾軸與皮帶相接觸。
10、優選的,所述機體的一側固定安裝有第二伸縮桿,所述第二伸縮桿的伸縮端通過連接件與連接桿的一端鉸接。
1.一種助卷器用皮帶收緊裝置,包括設置在機體內部的第一伸縮桿,其特征在于,所述第一伸縮桿的伸縮端固定連接有可轉動的漲緊輥,所述漲緊輥的一側與皮帶相接觸,所述機體的一側分別設置有上抱臂和下抱臂,所述下抱臂上鉸接有連接桿,所述連接桿上固定連接有弧形板,所述弧形板朝向皮帶的一側設置有兩個可相互靠近或遠離的限位板。
2.根據權利要求1所述的助卷器用皮帶收緊裝置,其特征在于,所述弧形板的內部開設有安裝腔,所述安裝腔的內部轉動連接有雙向螺紋桿,所述雙向螺紋桿上螺紋連接有兩個滑板,所述限位板的一端與滑板的一端固定連接。
3.根據權利要求2所述的助卷器用皮帶收緊裝置,其特征在于,所述雙向螺紋桿的一端固定連接有連接桿,所述連接桿的一端固定連接有手柄。
4.根據權利要求3所述的助卷器用皮帶收緊裝置,其特征在于,所述安裝腔的內底壁上開設有第一滑槽,所述滑板的底端滑動連接在第一滑槽內部,所述安裝腔的頂部開設有與外部相連通的限位滑槽,所述滑板的頂端穿過限位滑槽與限位板的底端固定連接。
5.根據權利要求1所述的助卷器用皮帶收緊裝置,其特征在于,所述機體上開設有滑軌,所述漲緊輥滑動連接在滑軌內部,所述機體上轉動連接有多個滾軸,所述滾軸與皮帶相接觸。
6.根據權利要求1所述的助卷器用皮帶收緊裝置,其特征在于,所述機體的一側固定安裝有第二伸縮桿,所述第二伸縮桿的伸縮端通過連接件與連接桿的一端鉸接。
