本技術屬于鋼鐵生產的，具體涉及一種安裝在輥道上的人工輔助挑鋼裝置。

背景技術：

1、在鋼鐵生產過程中，毛刺鋼和長尺寸挑揀是兩個重要的質量控制環節。然而，在實際生產過程中，輥道上時常會出現毛刺鋼和長尺寸等異常情況。傳統的處理方式：（1）對于毛刺鋼的挑揀是通過目視檢查和手工清理來完成的；（2）對于長尺寸鋼材則是使用測量工具（如卷尺、激光測距儀等）對鋼材的長度進行精確測量，并根據測量結果將其分為合格品和不合格品，不合格品可能會被退回重新加工或作為次品處理。上述傳統處理方式往往需要多名工人協同作業，手動將問題鋼材一點一點翻出，不僅效率低下，還存在一定的安全風險。這不僅增大了生產線上工人的勞動強度，還嚴重制約了生產線的連續性和穩定性，還可能因?yàn)椴僮鞑划?dāng)導致生產事故，進而影響整個生產線的安全運行。

2、針對上述問題，行業內已經提出了一些解決方案。例如，一些企業嘗試通過優化輥道設計，通過增加輥道的長度來增加挑揀毛刺鋼的時間，用來解決工人高溫作業環境。然而，這種方法往往需要投入大量資金進行設備改造。另外，還有一些企業采用機器視覺技術，通過自動識別系統來檢測并處理這些問題鋼材。雖然這種方法在一定程度上提高了處理效率，但其對技術設備和運行環境的要求較高，且維護成本也相應增加。

3、因此，相迫切需要一種既能夠高效處理輥道上的毛刺鋼和挑長尺，又能降低人力成本和安全風險的新解決方案。又可以有效地提高鋼材的外觀質量和使用性能，從而滿足客戶的需求和提高企業的競爭力。

技術實現思路

1、針對鋼鐵生產中質量控制環節對于毛刺鋼和長尺寸挑揀現有處理方式存在的問題，本實用新型提供了一種安裝在輥道上的人工輔助挑鋼裝置。

2、為達到上述目的，本實用新型采用了以下技術方案：一種安裝在輥道上的人工輔助挑鋼裝置，包括有兩個支座，且在兩者之間轉動設置有轉軸，在所述轉軸一端設置有扳動桿，在板鉤上設置有滑孔，所述板鉤通過其滑孔滑動設置在轉軸上，在轉軸上軸向設置有限位滑條，在所述板鉤上設置有與所述限位滑條相連接的限位槽孔，且限位槽孔與滑孔相連通。

3、作為上述技術方案的進一步解釋及限定，所述支座包括有直角板件和約束板，在直角板件上設置有安裝孔和兩個限位塊，兩個限位塊分布在安裝孔的兩側，約束板通過螺栓安裝在直角板件上，所述約束板在兩個限位塊的限定下保證安放在安裝孔內的轉軸能夠有轉動空間。

4、作為上述技術方案的進一步補充說明，在兩個所述直角板件之間固定連接有工字梁，在所述工字梁一側的凹槽內滑動設置有橫移板件，所述板鉤嵌裝在橫移板件內并隨轉軸的轉動而轉動，現場操作工通過鋼絲繩實現橫移板件的橫向移動，進而帶動板鉤同步橫移。

5、作為上述技術方案的進一步補充說明，在所述工字梁的兩端分別設置有轉向滑輪和驅動滑輪，在所述驅動滑輪上設置有手搖桿，所述鋼絲繩一端固定在橫移板件的一側上，其另一端依次繞過轉向滑輪、驅動滑輪并固定在橫移板件的另一側上，形成手搖調整機構，用于調節橫移板件的橫向移動。

6、作為上述技術方案的進一步解釋及限定，所述橫移板件包括有基座以及固定在其上的兩個限位擋板，所述板鉤嵌裝在兩個限位擋板之間，且每個限位擋板上均設置有與所述轉軸相對應的弧形槽，在所述基座的兩側端面上分別設置有固定環，用于分別連接鋼絲繩的兩端。

7、作為上述技術方案的進一步補充說明，在所述基座的上下兩端面上分別設置有第一滾輪，在所述基座的一側端面上并排設置有多作為上述技術方案的進一步補充說明，個第二滾輪，且多個第二滾輪與限位擋板相對布置，用于保證基座橫向滑移順暢。

8、作為上述技術方案的進一步補充說明，在所述工字梁的另一側設置有兩個螺母螺桿，且兩者上共同穿設有安裝板，在安裝板上設置張緊滑輪，在每個螺母螺桿上均設置有張緊彈簧，且張緊彈簧位于工字梁與安裝板之間，所述鋼絲繩繞過張緊滑輪在兩個張緊彈簧的共同作用下使其保持張緊狀態，以此保證鋼絲繩的傳動效率。

9、作為上述技術方案的進一步補充說明，在所述轉軸的兩端分別設置有擋環板，兩個擋環板均設置于兩個直角板件之間，且兩者用于防止轉軸從支座上滑出。

10、作為上述技術方案的進一步補充說明，所述限位滑條分布在兩個擋環板之間，用于防止板鉤從轉軸上滑出。

11、作為上述技術方案的進一步補充說明，在所述轉軸的一端設置有插接孔，在所述扳動桿一端設置有與所述插接孔相對應的插接塊，所述扳動桿通過插接孔與插接塊相互配合實現與轉軸的快速插裝連接。

12、與傳統處理方式相比，本實用新型具有以下優點：

13、1、本實用新型通過插接孔和插接塊的配合，實現了板鉤與轉軸的快速插裝連接。同時，滑孔和限位滑條的設計，使得板鉤既能隨轉軸轉動進行勾起動作，又能沿轉軸軸向進行定向滑移。這種方式簡化了結構，提高了操作效率，同時保證了動作的穩定性。

14、2、本實用新型通過橫移板件與鋼絲繩的組合，使得板鉤可以在不影響轉動動作的前提下，實現精確的橫移位置調整。這大大增強了操作的靈活性和便利性，使得現場操作工能夠更快速地適應不同的工作環境和需求。

15、3、本實用新型通過增加手搖調整機構，使得現場操作工能夠通過簡單的手搖操作，快速、省力地實現橫移板件的橫移調整。這不僅降低了操作工的勞動強度，還大大提高了工作效率。

16、4、本實用新型通過增設張緊滑輪和張緊彈簧，使得鋼絲繩始終保持高度張拉狀態，從而大大提高了鋼絲繩的傳動效率。這保證了橫移板件能夠更快速、更準確地移動到指定位置。

17、5、本實用新型通過設置擋環板和限位滑條，有效地防止了轉軸和板鉤從支座上滑出，從而大大提高了設備的安全性和穩定性。

18、6、本實用新型具有結構簡單、操作方便、效率高、安全性強等諸多優點，為鋼材生產領域質量控制過程中挑選異常鋼材提供了一種簡單、經濟的新方案。

技術特征：

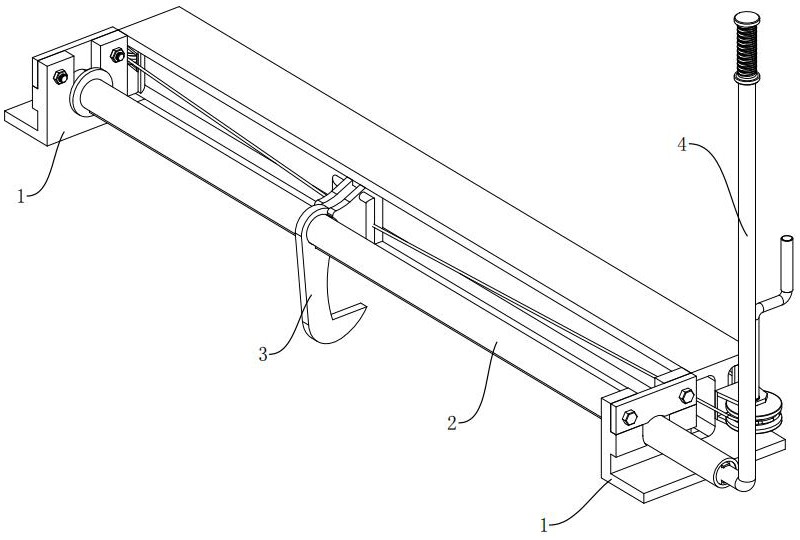

1.一種安裝在輥道上的人工輔助挑鋼裝置，包括有板鉤（3），其特征在于：還包括有兩個支座（1），且在兩者之間轉動設置有轉軸（2），在所述轉軸（2）一端設置有扳動桿（4），在所述板鉤（3）上設置有滑孔（5），所述板鉤（3）通過其滑孔（5）滑動設置在轉軸（2）上，在轉軸（2）上軸向設置有限位滑條（6），在所述板鉤（3）上設置有與所述限位滑條（6）相連接的限位槽孔（7），且限位槽孔（7）與滑孔（5）相連通。

2.根據權利要求1所述的一種安裝在輥道上的人工輔助挑鋼裝置，其特征在于：所述支座（1）包括有直角板件（101）和約束板（102），在直角板件（101）上設置有安裝孔（103）和兩個限位塊（104），兩個限位塊（104）分布在安裝孔（103）的兩側，約束板（102）通過螺栓（105）安裝在直角板件（101）上，所述約束板（102）在兩個限位塊（104）的限定下保證安放在安裝孔（103）內的轉軸（2）能夠有轉動空間。

3.根據權利要求2所述的一種安裝在輥道上的人工輔助挑鋼裝置，其特征在于：在兩個所述直角板件（101）之間固定連接有工字梁（9），在所述工字梁（9）一側的凹槽內滑動設置有橫移板件（10），所述板鉤（3）嵌裝在橫移板件（10）內并隨轉軸（2）的轉動而轉動，現場操作工通過鋼絲繩（11）實現橫移板件（10）的橫向移動，進而帶動板鉤（3）同步橫移。

4.根據權利要求3所述的一種安裝在輥道上的人工輔助挑鋼裝置，其特征在于：在所述工字梁（9）的兩端分別設置有轉向滑輪（12）和驅動滑輪（13），在所述驅動滑輪（13）上設置有手搖桿（14），所述鋼絲繩（11）一端固定在橫移板件（10）的一側上，其另一端依次繞過轉向滑輪（12）、驅動滑輪（13）并固定在橫移板件（10）的另一側上，形成手搖調整機構，用于調節橫移板件（10）的橫向移動。

5.根據權利要求4所述的一種安裝在輥道上的人工輔助挑鋼裝置，其特征在于：所述橫移板件（10）包括有基座（1001）以及固定在其上的兩個限位擋板（1002），所述板鉤（3）嵌裝在兩個限位擋板（1002）之間，且每個限位擋板（1002）上均設置有與所述轉軸（2）相對應的弧形槽（1003），在所述基座（1001）的兩側端面上分別設置有固定環（1004），用于分別連接鋼絲繩（11）的兩端。

6.根據權利要求5所述的一種安裝在輥道上的人工輔助挑鋼裝置，其特征在于：在所述基座（1001）的上下兩端面上分別設置有第一滾輪（1005），在所述基座（1001）的一側端面上并排設置有多個第二滾輪（1006），且多個第二滾輪（1006）與限位擋板（1002）相對布置，用于保證基座（1001）橫向滑移順暢。

7.根據權利要求3至6中任一項所述的一種安裝在輥道上的人工輔助挑鋼裝置，其特征在于：在所述工字梁（9）的另一側設置有兩個螺母螺桿（15），且兩者上共同穿設有安裝板（16），在安裝板（16）上設置張緊滑輪（18），在每個螺母螺桿（15）上均設置有張緊彈簧（17），且張緊彈簧（17）位于工字梁（9）與安裝板（16）之間，所述鋼絲繩（11）繞過張緊滑輪（18）在兩個張緊彈簧（17）的共同作用下使其保持張緊狀態，以此保證鋼絲繩（11）的傳動效率。

8.根據權利要求7所述的一種安裝在輥道上的人工輔助挑鋼裝置，其特征在于：在所述轉軸（2）的兩端分別設置有擋環板（8），兩個擋環板（8）均設置于兩個直角板件（101）之間，且兩者用于防止轉軸（2）從支座（1）上滑出。

9.根據權利要求8所述的一種安裝在輥道上的人工輔助挑鋼裝置，其特征在于：所述限位滑條（6）分布在兩個擋環板（8）之間，用于防止板鉤（3）從轉軸（2）上滑出。

10.根據權利要求1至6中任一項或8至9中任一項所述的一種安裝在輥道上的人工輔助挑鋼裝置，其特征在于：在所述轉軸（2）的一端設置有插接孔（19），在所述扳動桿（4）一端設置有與所述插接孔（19）相對應的插接塊（20），所述扳動桿（4）通過插接孔（19）與插接塊（20）相互配合實現與轉軸（2）的快速插裝連接。

技術總結
本技術屬于鋼鐵生產的技術領域，公開了一種安裝在輥道上的人工輔助挑鋼裝置。該裝置包括支座、轉軸、板鉤、扳動桿等部件，板鉤滑動設置在轉軸，在扳動桿施力下隨轉軸轉動而轉動。另外橫移板件通過手搖桿驅使鋼絲繩沿轉軸軸向進行定向滑移，從而達到調整板鉤位置的目的。同時，張緊滑輪的設計可以確保鋼絲繩的傳動效率，進而提升整體操作過程的可行性。此外，本技術還設有擋環板和限位滑條，以此防止橫移板件和板鉤的滑脫。本技術具有結構簡單、操作方便、省時省力的優點，適用于挑選輥道上的異常鋼材，如毛刺鋼材或長尺寸鋼材，為鋼材生產領域質量控制過程中挑選異常鋼材提供了一種簡單、經濟的新方案。

技術研發人員：薛志強,郭曉敏,周鵬
受保護的技術使用者：山西晉南鋼鐵集團有限公司
技術研發日：20240430
技術公布日：2025/4/28
