本技術涉及建筑施工設備，具體為一種建筑施工用鋼筋加工裝置。

背景技術：

1、建筑施工是指工程建設實施階段的生產活動，是各類建筑物的建造過程，也可以說是把設計圖紙上的各種線條，在指定的地點，變成實物的過程，在建筑施工鋼筋是必不可少的建筑材料。

2、鋼筋加工裝置是建筑工程常用的裝置，一般用于對鋼筋的切割，現有公開專利：cn202322029272.1一種建筑施工用鋼筋加工裝置，通過第二輥軸側邊對稱的t形桿受彈性件作用力與鋼筋表面進行貼合，從而提高鋼筋的摩擦力便于鋼筋快速移動，在底座表面設有擋板，當鋼筋傳輸至擋板表面時，移動切割機對鋼筋進行切割，避免在切割過程中多次測量長度，提高切割效率。

3、但是該專利中，通過將定位軸固定在不同的定位孔內壁，便于調節擋板的位置，進而調整切割長度，兩個定位孔之間的間距較大，這就使得通過此種方式調整長度的精度較低，進而降低建筑施工用鋼筋加工裝置的實用性。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種建筑施工用鋼筋加工裝置，具備該建筑施工用鋼筋加工裝置，滑動塊左右移動過程中帶動切割設備移動位置，切割設備左右移動可以調整與限位傳感器之間的間距，進而可以調整切割鋼筋的長度，調整精度高，調整精度高，調整方便，增加裝置的靈活性和適用性等優點，解決了該專利中，通過將定位軸固定在不同的定位孔內壁，便于調節擋板的位置，進而調整切割長度，兩個定位孔之間的間距較大，這就使得通過此種方式調整長度的精度較低，進而降低建筑施工用鋼筋加工裝置的實用性的問題。

3、(二)技術方案

4、為實現上述的目的，本實用新型提供如下技術方案：一種建筑施工用鋼筋加工裝置，包括加工臺，所述加工臺的上表面固定連接有固定板；

5、其中，加工臺的前側表面開設有定位槽；

6、其中，定位槽內滑動連接有第一螺紋桿；

7、其中，加工臺的上表面固定連接有多個第一安裝架；

8、其中，第一安裝架呈n字形狀；

9、其中，第一安裝架上設置有傳輸機構；

10、其中，加工臺上設置有切割機構。

11、優選的，所述傳輸機構包括轉動桿，轉動桿轉動連接在第一安裝架的兩個豎塊之間；

12、其中，轉動桿的外表面固定套設有第一轉動輥；

13、其中，第一安裝架的橫塊的上表面開設有延伸出其下表面的滑動槽；

14、其中，滑動槽內滑動連接有豎直塊；

15、其中，豎直塊的下表面固定連接有呈倒置的u字形狀的第二安裝架。

16、優選的，所述第二安裝架的兩個豎塊之間轉動連接有第二轉動輥；

17、其中，轉動桿的后端轉動貫穿出第一安裝架的后側表面；

18、其中，轉動桿的后端固定連接有蝸輪；

19、其中，加工臺的上表面固定連接有電機。

20、優選的，所述電機的轉動輸出固定連接有蝸桿；

21、其中，蝸桿與蝸輪嚙合連接；

22、其中，豎直塊的上表面通過滑動槽延伸出第一安裝架的上表面；

23、其中，第一安裝架的上表面固定連接有限制塊。

24、優選的，所述第一轉動輥和第二轉動輥上均開設有限制環槽，兩個限制環槽相互適配；

25、其中，限制塊上螺紋套設有第二螺紋桿；

26、其中，豎直塊的后側表面開設有兩個固定孔；

27、其中，第二螺紋桿滑動連接進固定孔內。

28、優選的，所述切割機構包括滑動塊，滑動塊呈l字形狀，

29、其中，第一螺紋桿的外表面螺紋套設有支撐塊；

30、其中，滑動塊的豎板與支撐塊的前側表面固定連接；

31、其中，滑動塊的橫板與加工臺的上表面滑動連接；

32、其中，第一螺紋桿的右端轉動貫穿出加工臺的右側表面；

33、其中，滑動塊的上表面固定連接有安裝塊；

34、其中，安裝塊的左側表面開設有延伸出其右側表面的安裝槽。

35、優選的，所述安裝槽的前后兩側內壁均固定連接有電推桿；

36、其中，安裝槽內滑動連接有兩個固定塊；

37、兩個固定塊與兩個電推桿固定連接；

38、其中，安裝塊的左側表面設置有切割設備；

39、其中，固定板的右側表面設置有限位傳感器；

40、其中，第一螺紋桿的右端固定連接有把手。

41、(三)有益效果

42、與現有技術相比，本實用新型提供了一種建筑施工用鋼筋加工裝置，具備以下有益效果：

43、1、該建筑施工用鋼筋加工裝置，滑動塊左右移動過程中帶動切割設備移動位置，切割設備左右移動可以調整與限位傳感器之間的間距，進而可以調整切割鋼筋的長度，調整精度高，調整方便，增加裝置的靈活性和適用性。

44、2、該建筑施工用鋼筋加工裝置，鋼筋夾緊在第一轉動輥與第二轉動輥之間，所以在第二轉動輥轉動過程中，同步帶動第一轉動輥轉動，可以自動同步對鋼筋從右至左傳送，不用人工推著鋼筋進行傳送切割，節省人力的同時，提高鋼筋加工的效率，并且多個第一轉動輥與第二轉動輥對鋼筋進出傳輸，傳輸穩定性高。

技術特征：

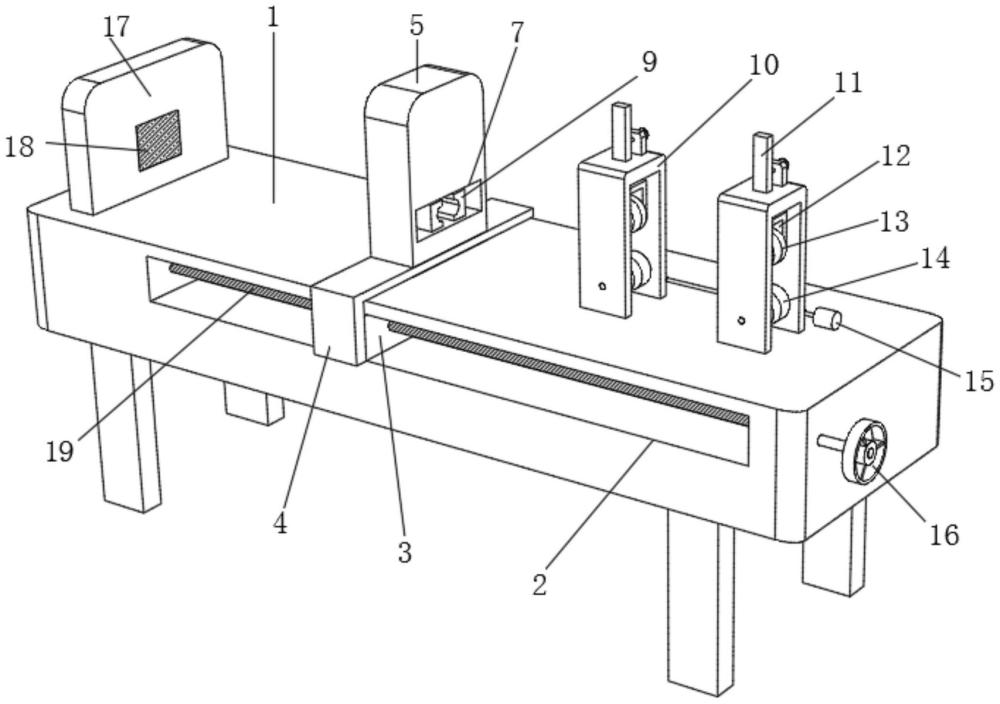

1.一種建筑施工用鋼筋加工裝置，包括加工臺（1），其特征在于：所述加工臺（1）的上表面固定連接有固定板（17）；

2.根據權利要求1所述的一種建筑施工用鋼筋加工裝置，其特征在于：所述傳輸機構包括轉動桿（25），轉動桿（25）轉動連接在第一安裝架（10）的兩個豎塊之間；

3.根據權利要求2所述的一種建筑施工用鋼筋加工裝置，其特征在于：所述第二安裝架（12）的兩個豎塊之間轉動連接有第二轉動輥（14）；

4.根據權利要求3所述的一種建筑施工用鋼筋加工裝置，其特征在于：所述電機（15）的轉動輸出固定連接有蝸桿（24）；

5.根據權利要求4所述的一種建筑施工用鋼筋加工裝置，其特征在于：所述第一轉動輥（13）和第二轉動輥（14）上均開設有限制環槽（26），兩個限制環槽（26）相互適配；

6.根據權利要求1所述的一種建筑施工用鋼筋加工裝置，其特征在于：所述安裝槽（7）的前后兩側內壁均固定連接有電推桿（8）；

技術總結
本技術涉及建筑施工設備技術領域，且公開了一種建筑施工用鋼筋加工裝置，包括加工臺，所述加工臺的上表面固定連接有固定板，加工臺的前側表面開設有定位槽，定位槽內滑動連接有第一螺紋桿，加工臺的上表面固定連接有多個第一安裝架，第一安裝架呈n字形狀，第一安裝架上設置有傳輸機構，傳輸機構包括轉動桿，該建筑施工用鋼筋加工裝置，鋼筋夾緊在第一轉動輥與第二轉動輥之間，所以在第二轉動輥轉動過程中，同步帶動第一轉動輥轉動，可以自動同步對鋼筋從右至左傳送，不用人工推著鋼筋進行傳送切割，節省人力的同時，提高鋼筋加工的效率，并且多個第一轉動輥與第二轉動輥對鋼筋進出傳輸，傳輸穩定性高。

技術研發人員：王曉輝,李傳賡,張建濤
受保護的技術使用者：山東恂濟新材料科技有限公司
技術研發日：20240510
技術公布日：2025/4/28
