本技術涉及控制裝置，特別涉及一種測高檢測電路及刀輪切割機。

背景技術：

1、刀輪切割機是一種用于材料切割的設備，其作用是將材料按照特定的尺寸要求進行切割。在刀輪切割設備上，想要精準用刀片切割產品，必須確定刀片最低點與料片承載臺面之間的初始間距，以及刀片切割一段時間后的損耗量，這里就需要用到測高功能，故刀輪切割設備上一般需要配備接觸測高功能或非接觸測高功能；接觸測高的基本原理是利用電路捕捉刀片與平臺接觸的瞬間，能夠快速精準判斷刀片最低點與平臺之間的距離并輸出相應的接觸測高信號至上位機；非接觸測高的基本原理是就是利用z軸緩慢下降，當刀片下降到某一位置處，刀片會遮擋對射光纖，當刀片的遮光量達到設定的遮光量處，記錄此時的z軸位置，從而獲得刀片最低點與平臺之間的距離，并輸出相應的非接觸測高信號，當上位機根據非接觸測高信號分析得到初始間距在預設閾值范圍內，則啟動刀片切割產品。

2、但現有的刀輪切割機一般會另設計一外部電路來切換接觸測高信號或非接觸測高信號輸出至同一端口，以根據實際應用來選擇接觸測高或非接觸測高，但外部電路會導致整體的電路結構復雜且裝配效率低，或者將接觸測高信號和非接觸測高信號并聯輸出至同一端口，但接觸測高信號或非接觸測高信號可能會彼此產生干擾，導致最終輸出至上位機的信號受到干擾。

技術實現思路

1、本實用新型的主要目的是提供一種測高檢測電路及刀輪切割機，旨在實現切換接觸測高信號或非接觸測高信號輸出至上位機的基礎上簡化接線并提升裝配效率，并提高接觸測高信號或非接觸測高信號的精度。

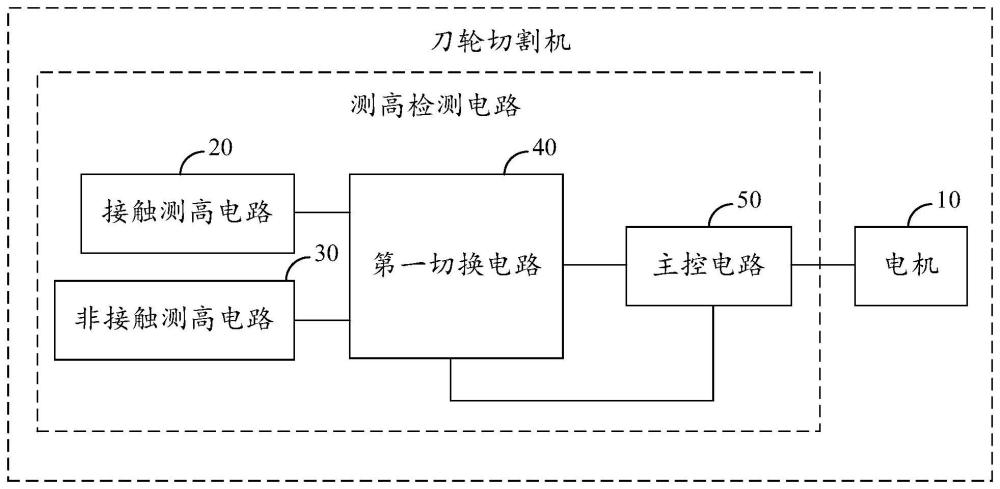

2、為實現上述目的，本實用新型提出一種測高檢測電路，應用于刀輪切割機，所述刀輪切割機包括電機，所述測高檢測電路還包括：

3、接觸測高電路，所述接觸測高電路用于對刀片最低點與料片承載臺之間的初始距離進行接觸測高并輸出相應的接觸測高信號；

4、非接觸測高電路，所述非接觸測高電路用于對刀片最低點與料片承載臺之間的初始距離進行非接觸測高并輸出相應的非接觸測高信號；

5、第一切換電路，所述第一切換電路的第一輸入端與所述接觸測高電路的輸出端電連接，所述第一切換電路的第二輸入端與所述非接觸測高電路的輸出端電連接；

6、主控電路，所述主控電路與所述第一切換電路的輸出端電連接，所述第一切換電路包括信號接收端，所述主控電路與所述信號接收端電連接，所述主控電路用于控制所述第一切換電路輸出所述接觸測高信號或所述非接觸測高信號至所述主控電路；

7、所述主控電路還與所述電機電連接，所述主控電路還用于根據所述接觸測高信號或所述非接觸測高信號控制所述電機工作。

8、可選的，所述接觸測高電路包括：

9、接觸測高模塊、第一放大器和光電耦合器電路，所述接觸測高模塊的輸出端與所述第一放大器的反相端電連接，所述第一放大器的同相端接地，所述光電耦合器電路包括光電二極管和光電三極管，所述第一放大器的供電端和所述光電二極管的輸入端均用于接入第一電壓，所述光電二極管的輸出端與所述第一放大器的反相端電連接，所述光電三極管的輸入端與所述切換電路的第一輸入端電連接，所述光電三極管的輸出端接地。

10、可選的，所述第一切換電路包括：

11、第一繼電器電路，所述第一繼電器電路的第一輸入端與所述接觸測高電路的輸出端電連接，所述第一繼電器電路的第二輸入端與所述非接觸測高電路的輸出端電連接，所述第一繼電器電路的輸出端與所述主控電路電連接，所述第一繼電器電路的受控端與所述主控電路電連接。

12、可選的，所述接觸測高電路還包括：

13、第二切換電路，所述第二切換電路的第三端與所述接觸測高電路電連接，所述第二切換電路的第五端接地，所述第二切換電路的第一端和第二端均與所述第一放大器的反相端電連接，所述第二切換電路的第五端和第六端均與所述第一放大器的同相端電連接，所述第二切換電路在被觸發時其第一端與第三端電連接且第六端與第四端電連接，或其第五端與第三端電連接且第二端與第四端電連接。

14、可選的，所述測高檢測電路還包括：

15、碳刷檢測電路和報警模塊，所述報警模塊和所述碳刷檢測電路的輸出端均與所述主控電路電連接，所述碳刷檢測電路用于檢測所述電機的主軸碳刷損耗程度，并輸出相應的碳刷檢測信號，當所述碳刷檢測信號不處于預設閾值范圍內時，所述主控電路控制所述報警模塊工作。

16、可選的，所述碳刷檢測電路包括：

17、碳刷檢測模塊、第二繼電器電路和第三繼電器電路，所述碳刷檢測模塊用于輸出所述碳刷檢測信號，所述第二繼電器電路的輸入端與所述碳刷檢測模塊的輸出端電連接，所述第二繼電器電路的第一輸出端與主控電路電連接，所述第二繼電器電路的第二輸出端接地，所述第二繼電器電路的受控端與所述主控電路電連接；所述第三繼電器電路的輸入端與所述接觸測高電路的輸出端電連接，所述第三繼電器電路的第一輸出端懸空，所述第三繼電器電路的第二輸出端與所述主控電路電連接，所述第三繼電器電路的受控端與所述第二繼電器電路的受控端電連接，所述主控電路用于控制所述第二繼電器電路輸出所述碳刷檢測信號至所述主控電路或地。

18、可選的，所述測高檢測電路還包括：

19、第一電源電路和第二電源電路，所述第一電源電路分別與所述接觸測高模塊的供電端、所述光電二極管的輸入端和所述第一放大器的供電端電連接，所述第二電源電路分別與所述非接觸測高模塊的供電端和所述第一切換電路的供電端電連接。

20、可選的，所述測高檢測電路還包括：

21、第一接地端和第二接地端，所述第一電源電路和所述接觸測高模塊、所述第一放大器均接入所述第一接地端，所述第二電源電路、所述光電耦合器電路和所述非接觸測高電路均接入所述第二接地端。

22、本實用新型還提出一種刀輪切割機，包括電機和上述任一項所述的測高檢測電路。

23、本實用新型技術方案包括接觸測高電路、非接觸測高電路、第一切換電路和主控電路，第一切換電路的第一輸入端用于接收接觸測高信號，第一切換電路的第二輸入端用于接收非接觸測高信號，當主控電路輸出相應的控制信號至第一切換電路時，第一切換電路輸出接觸測高信號或非接觸測高信號至主控電路，主控電路根據接觸測高信號或非接觸測高信號獲取刀片最低點與料片承載臺面之間的初始距離，如此設置，在實際應用中，用戶可根據實際需求選擇接觸測高功能或非接觸測高功能，例如，在測量精度要求較高，且待測物體表面硬度適中、不易變形的場合比如在機械加工領域等可使用接觸測高功能，在測量表面復雜、易碎或易變形的物體，以及需要快速獲取大量測量數據的場合比如工業自動化生產線等可使用非接觸測高電路，且第一切換電路可采用繼電器電路組成，與現有的刀輪切割機使用外部電路進行切換相比繼電器可與接觸測高電路和非接觸測高電路集成在同一模塊中，以使整體電路結構較為簡單且裝配效率得到提高，與將接觸測高信號和非接觸測高信號并聯輸出至同一端口相比，繼電器在切換輸出其中一個信號至主控電路的同時另一信號由于與主控電路之間的通路斷開導致另一信號無法輸出至主控電路，以使接觸測高信號和非接觸測高信號之間無法相互影響，從而提高接觸測高信號或非接觸測高信號的精準度。
