本技術涉及覆蓋件放置工具，尤其涉及一種覆蓋件表面防壓傷壓料裝置。

背景技術：

1、汽車覆蓋件是指覆蓋發動機、底盤，構成駕駛室、車身的金屬薄板制成的空間形狀的表面或內部零件。按功能和部位可分為外部覆蓋件、內部覆蓋件和骨架覆蓋件三類；

2、現有中國專利文件cn202221844432.7一種車頂蓋汽車覆蓋件模具，包括凸模，凸模內設置升降機頂出器，升降機頂出器上方設置推件板，推件板上方設置凹模，凹模頂端設置凹模固定座，凸模外設置壓料圈，壓料圈上設置拉延組件，壓料圈與凸模之間設置墊板，壓料圈通過六角螺釘與凸模連接，壓料圈遠離凸模一端設置耐磨板，耐磨板遠離壓料圈一端設置導向板，導向板通過開槽圓柱頭螺釘設置于凹模上，本實用新型通過設置壓料圈將保證毛料平放，壓料面各部位進料阻力均勻，同時配合拉延組件的設置將起到調整進料速度使之均勻化和防止起皺的效果，耐磨板配合導向板的設置將起到保護凸模、凹模的作用，降低成本

3、但上述專利在使用時存在一定的缺陷，多次沖壓完成的覆蓋件需要堆垛在一起存放，由于覆蓋件的質量較重，多個堆疊的情況下會導致底部的覆蓋件彎曲、變形，壓傷表面，從而導致產品損壞進行返工。

4、為此這里提出了一種覆蓋件表面防壓傷壓料裝置，以解決上述產生的問題。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了一種覆蓋件表面防壓傷壓料裝置。

2、本實用新型采用如下技術方案實現：

3、一種覆蓋件表面防壓傷壓料裝置，包括底座，所述底座上設有支撐柱，所述支撐柱設有兩個，固定在底座上端，所述支撐柱上設有多個擺放臂，所述擺放臂呈“c”字形，所述擺放臂固定在支撐柱正面，均勻等距布置。

4、通過上述技術方案，覆蓋件放置在擺放臂上，由于擺放臂設有多個，且彼此之間有間距，有效避免了多個覆蓋件堆垛，從而導致底部覆蓋件表面被壓傷的問題。

5、所述支撐柱內部設有多個滑槽，所述滑槽之間通過隔板將其隔離，每個所述滑槽內部設有彈簧，所述彈簧一端固定在隔板上，另一端設有壓板，所述壓板能在滑槽內上下移動；

6、所述擺放臂上設有連接塊，所述連接塊與壓板上表面固定連接，所述支撐柱的側壁上設有多個調節孔。

7、通過上述技術方案，可以最大限度利用支撐柱的空間，實現多個覆蓋件的堆垛且不會彼此接觸，且取出覆蓋件時，能增大上下覆蓋件之間的距離，方便拿取，大大提高工作效率。

8、所述擺放臂的前端設有限位部，所述限位部傾斜固定在擺放臂的前端。

9、通過上述技術方案，擺放臂前端傾斜的的限位部，能有效防止覆蓋件意外滑落，保證支撐的穩定性。

10、所述支撐柱之間設有加強桿，所述加強桿設有多個，固定在支撐柱之間。

11、通過上述技術方案，加強桿進一步增強支撐柱之間的穩定性。

12、所述擺放臂的上表面設有保護墊，所述保護墊粘接在擺放臂上。

13、通過上述技術方案，保護墊采用耐磨橡膠制成，耐磨防滑效果好，且不會對覆蓋件表面造成損傷，對覆蓋件提供緩沖。

14、本實用新型相對于現有技術有如下有益效果：

15、1、通過在底座上設置支撐柱，在支撐柱上設置多個擺放臂，覆蓋件放置在擺放臂上，由于擺放臂設有多個，且彼此之間有間距，有效避免了多個覆蓋件堆垛，從而導致底部覆蓋件表面被壓傷的問題；

16、2、在支撐柱內部設置多個滑槽，擺放臂可以在滑槽內上下移動，可以最大限度利用支撐柱的空間，實現多個覆蓋件的堆垛且不會彼此接觸，且取出覆蓋件時，能增大上下覆蓋件之間的距離，方便拿取，大大提高工作效率。

技術特征：

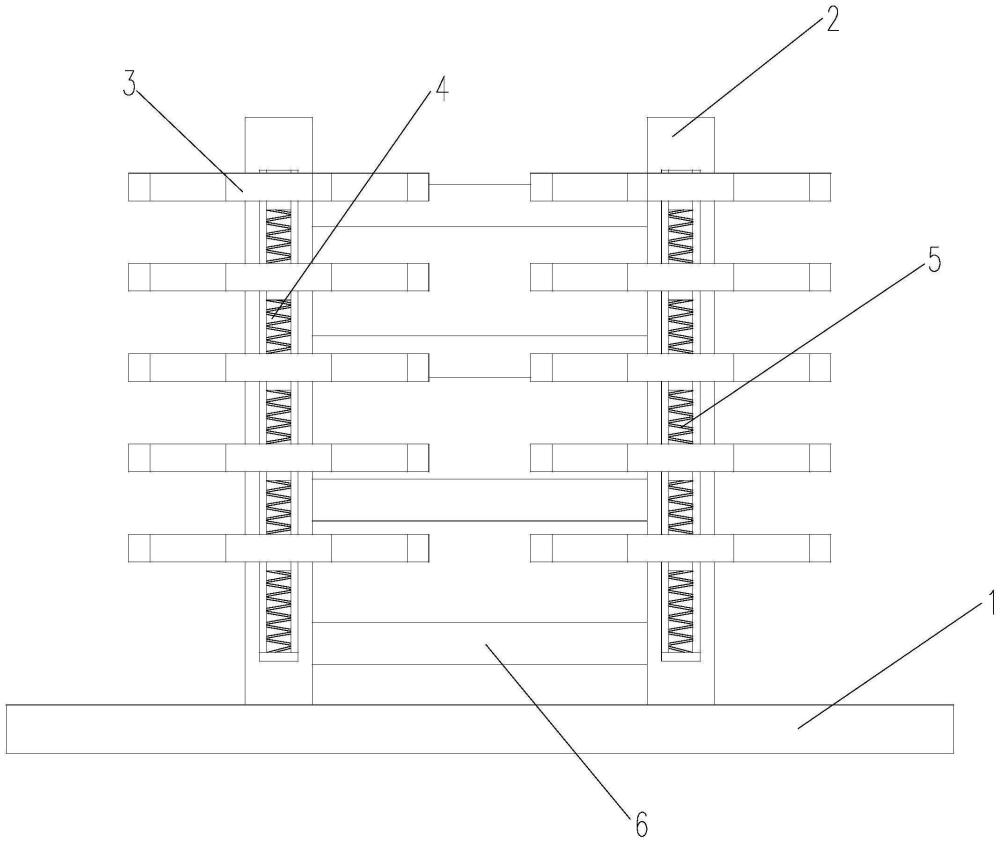

1.一種覆蓋件表面防壓傷壓料裝置，包括底座(1)，其特征在于，所述底座(1)上設有支撐柱(2)，所述支撐柱(2)設有兩個，固定在底座(1)上端，所述支撐柱(2)上設有多個擺放臂(3)，所述擺放臂(3)呈“c”字形，所述擺放臂(3)固定在支撐柱(2)正面，均勻等距布置。

2.根據權利要求1所述的一種覆蓋件表面防壓傷壓料裝置，其特征在于：所述支撐柱(2)內部設有多個滑槽(4)，所述滑槽(4)之間通過隔板將其隔離，每個所述滑槽(4)內部設有彈簧(5)，所述彈簧(5)一端固定在隔板上，另一端設有壓板，所述壓板能在滑槽(4)內上下移動；

3.根據權利要求2所述的一種覆蓋件表面防壓傷壓料裝置，其特征在于：所述擺放臂(3)的前端設有限位部(33)，所述限位部(33)傾斜固定在擺放臂(3)的前端。

4.根據權利要求3所述的一種覆蓋件表面防壓傷壓料裝置，其特征在于：所述支撐柱(2)之間設有加強桿(6)，所述加強桿(6)設有多個，固定在支撐柱(2)之間。

5.根據權利要求4所述的一種覆蓋件表面防壓傷壓料裝置，其特征在于：所述擺放臂(3)的上表面設有保護墊(32)，所述保護墊(32)粘接在擺放臂(3)上。

技術總結
本技術提供了一種覆蓋件表面防壓傷壓料裝置，包括底座，所述底座上設有支撐柱，所述支撐柱設有兩個，固定在底座上端，所述支撐柱上設有多個擺放臂，所述擺放臂呈“C”字形，所述擺放臂固定在支撐柱正面，均勻等距布置，所述支撐柱內部設有多個滑槽，所述滑槽之間通過隔板將其隔離，每個所述滑槽內部設有彈簧，所述彈簧一端固定在隔板上，另一端設有壓板，所述壓板能在滑槽內上下移動；所述擺放臂上設有連接塊，所述連接塊與壓板上表面固定連接，所述支撐柱的側壁上設有多個調節孔，通過上述技術方案，覆蓋件放置在擺放臂上，由于擺放臂設有多個，且彼此之間有間距，有效避免了多個覆蓋件堆垛，從而導致底部覆蓋件表面被壓傷的問題。

技術研發人員：張志偉,王斌
受保護的技術使用者：江蘇振世達新能汽車有限公司
技術研發日：20240426
技術公布日：2025/4/28
