本技術涉及壓力機，尤其涉及一種壓力機用脫料機構。

背景技術：

1、壓力機（包括沖床、液壓機）是一種結構精巧的通用性壓力機。具有用途廣泛，生產效率高等特點，壓力機可廣泛應用于切斷、沖孔、落料、彎曲、鉚合和成形等工藝。通過對金屬坯件施加強大的壓力使金屬發生塑性變形和斷裂來加工成零件。

2、現有技術諸如公開號為：cn219966328u公開了一種壓力機用脫料機構，包括底座，所述底座上設有機架，所述機架上設有液壓缸，還包括脫料機構；所述底座上設有凹槽，所述凹槽的開口端朝上且由承載板封堵，所述承載板頂面固定有下模具，所述脫料機構包括轉軸、頂桿和齒條，所述凹槽的左右部?jī)?nèi)均設有轉軸。本實用新型解決了金屬坯件在壓力機上的模具中受到較大壓力后，脫模困難的問題。

3、綜上所述，目前的led顯示屏，在用戶端安裝使用過程中，仍存在如下缺陷：其在對成型模件進行脫模頂升時，采用的彈簧的彈性驅動桿體的向上移動，將模件從模腔中向上頂出，而部分模件的重量較大，重量大于彈簧的彈性，僅靠彈簧彈力作用驅動將模件向上頂升，無法有效的將模件頂出模具腔外。

技術實現思路

1、為了克服上述所指出的現有技術的缺陷，本發明人對此進行了深入研究，在付出了大量創造性勞動后，從而完成了本實用新型。

2、具體而言，本實用新型所要解決的技術問題是：提供一種壓力機用脫料機構，以解決目前僅靠彈簧彈力作用驅動將模件向上頂升，無法有效的將模件頂出模具腔外的技術問題。

3、為解決上述技術問題，本實用新型提供如下技術方案是：

4、一種壓力機用脫料機構，包括實心座，所述實心座的頂部開設有凹腔，所述凹腔內部的中部位置處固定安裝有實心塊，所述實心塊的頂部安裝有壓倉模具，所述凹腔的內部固定安裝有升降驅動，所述升降驅動的活動端固定連接有包裹框，且壓倉模具位于包裹框的內腔中；

5、所述壓倉模具包括底板，所述底板的兩側均轉動安裝有側擋板一，所述底板的前側與后側均轉動安裝有側擋板二，所述底板、兩個側擋板一與兩個側擋板二之間形成有模腔。

6、作為一種改進的技術方案，所述升降驅動包括兩個直線電機，且兩個直線電機呈相對狀態分別安裝在凹腔內部的兩側，同時，直線電機的活動端與包裹框的側面相連接。

7、作為一種改進的技術方案，所述凹腔內部的四邊處均安裝有兩個限位滑座，所述包裹框的四面處均焊接有限位導塊，且限位滑座的頂部開設有與限位導塊滑動連接的滑腔。

8、作為一種改進的技術方案，所述側擋板一的底部開設有旋轉腔一，所述旋轉腔一的內部通過軸承轉動安裝有旋轉軸一，所述旋轉軸一外壁的兩端均轉動安裝旋轉塊一，且旋轉塊一焊接在底板的側面端。

9、作為一種改進的技術方案，所述側擋板二的底部開設有旋轉腔二，所述旋轉腔二的內部通過軸承轉動安裝有旋轉軸二，所述旋轉軸二外壁的兩端均轉動安裝有旋轉塊二，且旋轉塊二焊接在底板上。

10、作為一種改進的技術方案，所述底板的兩側均鑲嵌安裝有磁鐵條一，所述側擋板一靠近底板的一側鑲嵌安裝有磁鐵條二，且磁鐵條一與磁鐵條二的相對面呈磁性相斥的狀態。

11、作為一種改進的技術方案，所述側擋板一的前側與后側均鑲嵌安裝有磁鐵板一，兩個所述側擋板二相對面的兩側均鑲嵌安裝有磁鐵板二，且同側磁鐵板一與磁鐵板二的相對面之間呈磁性相斥狀態。

12、采用了上述技術方案后，本實用新型的有益效果是：

13、本實用新型，包裹框?qū)簜}(cāng)模具完全的包裹住，在壓力機對模腔進行下壓時，壓倉模具側邊所受到的壓力會直接由包裹框進行受力阻擋，避免壓力過大將壓倉模具的側邊向外側推去；當壓制完成后，直線電機縮短驅動包裹框向下移動，包裹框解除對兩個側擋板一與側擋板二的限位，將其向遠離底板的方向旋轉，使側擋板一與側擋板二直接脫離與模件壁面之間的接觸，使模件裸露在外界，便于對成型的模件進行取出；在對模具件進行取料時，兩個側擋板一與兩個側擋板二均在磁性相斥的驅動下，向外側旋轉與模具件脫離，無需手動驅動側擋板一與側擋板二進行旋轉，簡單、方便。

技術特征：

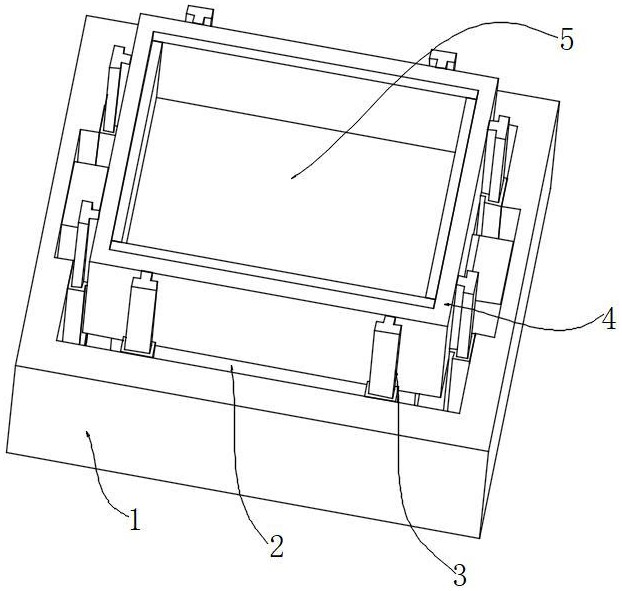

1.一種壓力機用脫料機構，包括實心座（1），其特征在于：所述實心座（1）的頂部開設有凹腔（2），所述凹腔（2）內部的中部位置處固定安裝有實心塊（6），所述實心塊（6）的頂部安裝有壓倉模具（5），所述凹腔（2）的內部固定安裝有升降驅動（3），所述升降驅動（3）的活動端固定連接有包裹框（4），且所述壓倉模具（5）位于所述包裹框（4）的內腔中；

2.根據權利要求1所述的一種壓力機用脫料機構，其特征在于：所述升降驅動（3）包括兩個直線電機（32），且兩個所述直線電機（32）呈相對狀態分別安裝在所述凹腔（2）內部的兩側，同時，所述直線電機（32）的活動端與所述包裹框（4）的側面相連接。

3.根據權利要求2所述的一種壓力機用脫料機構，其特征在于：所述凹腔（2）內部的四邊處均安裝有兩個限位滑座（31），所述包裹框（4）的四面處均焊接有限位導塊（33），且所述限位滑座（31）的頂部開設有與所述限位導塊（33）滑動連接的滑腔。

4.根據權利要求3所述的一種壓力機用脫料機構，其特征在于：所述側擋板一（52）的底部開設有旋轉腔一（522），所述旋轉腔一（522）的內部通過軸承轉動安裝有旋轉軸一（523），所述旋轉軸一（523）外壁的兩端均轉動安裝旋轉塊一（524），且所述旋轉塊一（524）焊接在所述底板（51）的側面端。

5.根據權利要求4所述的一種壓力機用脫料機構，其特征在于：所述側擋板二（53）的底部開設有旋轉腔二（532），所述旋轉腔二（532）的內部通過軸承轉動安裝有旋轉軸二（533），所述旋轉軸二（533）外壁的兩端均轉動安裝有旋轉塊二（534），且所述旋轉塊二（534）焊接在所述底板（51）上。

6.根據權利要求5所述的一種壓力機用脫料機構，其特征在于：所述底板（51）的兩側均鑲嵌安裝有磁鐵條一（511），所述側擋板一（52）靠近所述底板（51）的一側鑲嵌安裝有磁鐵條二（525），且所述磁鐵條一（511）與所述磁鐵條二（525）的相對面呈磁性相斥的狀態。

7.根據權利要求6所述的一種壓力機用脫料機構，其特征在于：所述側擋板一（52）的前側與后側均鑲嵌安裝有磁鐵板一（521），兩個所述側擋板二（53）相對面的兩側均鑲嵌安裝有磁鐵板二（531），且同側所述磁鐵板一（521）與所述磁鐵板二（531）的相對面之間呈磁性相斥狀態。

技術總結
本技術屬于壓力機技術領域，公開了一種壓力機用脫料機構，包括實心座，實心座的頂部開設有凹腔，凹腔內部的中部位置處固定安裝有實心塊，實心塊的頂部安裝有壓倉模具，凹腔的內部固定安裝有升降驅動，升降驅動的活動端固定連接有包裹框。本技術，通過由直線電機驅動包裹框向上移動，將側擋板一與側擋板二限制呈豎向筆直的狀態，兩個側擋板一與兩個側擋板二包裹在底板的四邊處，此時底板、兩個側擋板一與兩個側擋板二形成模腔，直線電機縮短驅動包裹框向下移動，包裹框解除對兩個側擋板一與側擋板二的限位，將其向遠離底板的方向旋轉，使側擋板一與側擋板二直接脫離與模件壁面之間的接觸，使模件裸露在外界，便于對成型的模件進行取出。

技術研發人員：曹學振,馬德濤
受保護的技術使用者：山東凱奧熱處理有限公司
技術研發日：20240531
技術公布日：2025/4/28
