本技術涉及壓力折彎機，具體為一種具有導向結構的板料壓力折彎機。

背景技術：

1、壓力折彎機(press?brake)是一種用于金屬板材折彎成形的機械設備。它通過施加壓力將金屬板材彎曲成所需的形狀和角度。根據專利授權公告號為cn203002865u的實用新型公開的一種壓力折彎機，包括：機座、與機座相連接的立柱、立柱頂部的液壓缸和滑塊、機座上的工作臺以及電氣控制系統，所述的立柱包括兩組四根分別位于左右兩側，所述的立柱同組兩根組成o型牌坊式結構，所述的左右兩組o型牌坊式結構的立柱頂部均設有連接滑塊的液壓缸，所述的液壓缸通過臺階面和螺釘固定在左右立柱上，所述液壓缸的活塞桿頭部與滑塊之間設有柔性連接裝置，所述的柔性連接裝置包括頭部為弧面的活塞桿，安裝在活塞桿上的弧面墊片，所述的活塞桿頭部開設連接槽并通過圓柱銷與滑塊相連接。該實用新型具有結構簡單，成本低廉、設備剛性強、成型工件精度高、尺寸精度高、使用壽命長的優點。而在壓力折彎機使用時不方便對板料進行定位，且折彎機移動時并不穩定。

技術實現思路

1、本實用新型的目的在于提供一種具有導向結構的板料壓力折彎機，解決了在壓力折彎機使用時不方便對板料進行定位，且折彎機移動時并不穩定的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有導向結構的板料壓力折彎機，包括支撐底，所述支撐底的上端固定連接有支撐板，所述支撐板的上端固定連接有安裝板，所述安裝板的內部固定安裝有氣缸，所述氣缸的輸出端固定連接有折彎機，所述折彎機的兩端固定連接有輪架，所述輪架的內部轉動連接有輪子，所述支撐底的上端接觸有支撐座，所述支撐座的上端接觸有拉板，所述拉板的下端固定連接有滑桿，所述支撐座的內部滑動連接有滑桿，所述支撐座的內部固定連接有限位環，所述滑桿的外側設置有彈簧，所述支撐座的下端固定連接有連接板，所述連接板與支撐底滑動連接，所述支撐底的內部轉動連接有螺紋桿，所述螺紋桿的外側固定連接有擋板，所述擋板與支撐底的內壁接觸。

3、優選的，兩個所述支撐底相互靠近的一側固定連接有導軌，所述導軌的內部滑動連接有輪子，通過導軌的設計，可對折彎機起限位作用。

4、優選的，所述限位環的內部滑動連接有滑桿，所述限位環與拉板接觸，通過限位環的設計，可對滑桿起限位作用。

5、優選的，所述彈簧的一端與限位環接觸，所述彈簧的另一端與滑桿接觸，通過彈簧的設計，可帶動拉板對板料起限位作用。

6、優選的，所述螺紋桿的外側設置有正反螺紋，所述螺紋桿與連接板通過螺紋連接，通過螺紋桿的設計，可對同時帶動兩個連接板移動。

7、優選的，所述螺紋桿遠離支撐底的一端固定連接有旋鈕，所述旋鈕與支撐底接觸，通過旋鈕的設計，可方便轉動螺紋桿。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過設置有螺紋桿，可通過轉動螺紋桿，使螺紋桿與連接塊發生螺紋運動，從而對支撐座的位置進行調節，且通過設置有拉板，可對配合彈簧對板料進行定位，使起保持穩定，解決了在壓力折彎機使用時不方便對板料進行定位的問題。

10、2、本實用新型通過設置有導軌、輪架、輪子等部件，可在折彎機移動時帶動輪架移動，使輪架帶動輪子在導軌內滑動，便可在折彎機移動時起導向作用，使折彎機在移動時保持穩定，解決了折彎機移動時并不穩定的問題。

技術特征：

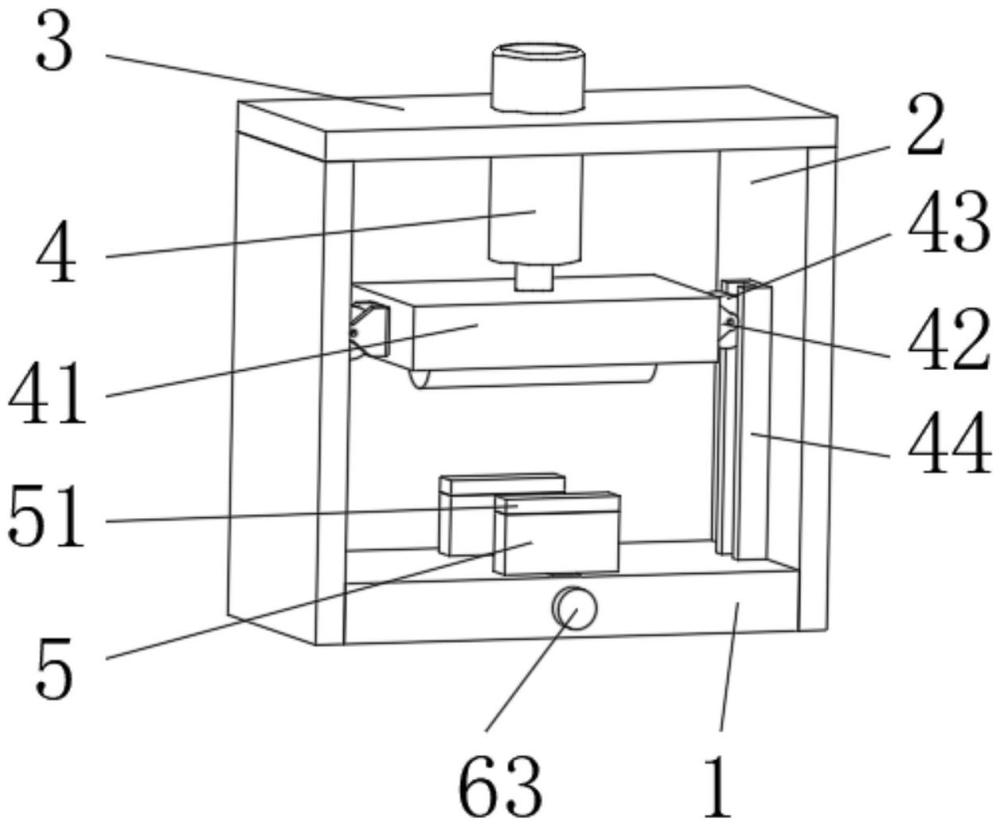

1.一種具有導向結構的板料壓力折彎機，包括支撐底(1)，其特征在于：所述支撐底(1)的上端固定連接有支撐板(2)，所述支撐板(2)的上端固定連接有安裝板(3)，所述安裝板(3)的內部固定安裝有氣缸(4)，所述氣缸(4)的輸出端固定連接有折彎機(41)，所述折彎機(41)的兩端固定連接有輪架(42)，所述輪架(42)的內部轉動連接有輪子(43)，所述支撐底(1)的上端接觸有支撐座(5)，所述支撐座(5)的上端接觸有拉板(51)，所述拉板(51)的下端固定連接有滑桿(52)，所述支撐座(5)的內部滑動連接有滑桿(52)，所述支撐座(5)的內部固定連接有限位環(53)，所述滑桿(52)的外側設置有彈簧(54)，所述支撐座(5)的下端固定連接有連接板(6)，所述連接板(6)與支撐底(1)滑動連接，所述支撐底(1)的內部轉動連接有螺紋桿(61)，所述螺紋桿(61)的外側固定連接有擋板(62)，所述擋板(62)與支撐底(1)的內壁接觸。

2.根據權利要求1所述的一種具有導向結構的板料壓力折彎機，其特征在于：兩個所述支撐底(1)相互靠近的一側固定連接有導軌(44)，所述導軌(44)的內部滑動連接有輪子(43)。

3.根據權利要求1所述的一種具有導向結構的板料壓力折彎機，其特征在于：所述限位環(53)的內部滑動連接有滑桿(52)，所述限位環(53)與拉板(51)接觸。

4.根據權利要求1所述的一種具有導向結構的板料壓力折彎機，其特征在于：所述彈簧(54)的一端與限位環(53)接觸，所述彈簧(54)的另一端與滑桿(52)接觸。

5.根據權利要求1所述的一種具有導向結構的板料壓力折彎機，其特征在于：所述螺紋桿(61)的外側設置有正反螺紋，所述螺紋桿(61)與連接板(6)通過螺紋連接。

6.根據權利要求1所述的一種具有導向結構的板料壓力折彎機，其特征在于：所述螺紋桿(61)遠離支撐底(1)的一端固定連接有旋鈕(63)，所述旋鈕(63)與支撐底(1)接觸。

技術總結
本技術屬于壓力折彎機技術領域，具體涉及一種具有導向結構的板料壓力折彎機，包括支撐底，所述支撐底的上端固定連接有支撐板，所述支撐板的上端固定連接有安裝板，所述安裝板的內部固定安裝有氣缸，所述氣缸的輸出端固定連接有折彎機，所述折彎機的兩端固定連接有輪架，所述輪架的內部轉動連接有輪子，所述支撐底的上端接觸有支撐座，所述支撐座的上端接觸有拉板。本技術通過設置有螺紋桿，可通過轉動螺紋桿，使螺紋桿與連接塊發生螺紋運動，從而對支撐座的位置進行調節，且通過設置有拉板，可對配合彈簧對板料進行定位，使起保持穩定，解決了在壓力折彎機使用時不方便對板料進行定位的問題。

技術研發人員：羅聰,羅佳良,彭燕超,陳江云
受保護的技術使用者：湖南時代豐華設備制造有限公司
技術研發日：20240611
技術公布日：2025/4/24
