本技術涉及五金零件沖壓領域，尤其涉及一種五金零件沖壓噴油裝置。

背景技術：

1、五金零件包含模具五金零件、機械五金零件、日用五金零件、櫥窗五金零件、船舶五金零件、建筑五金零件、航空航天五金零件以及安防用品等，五金產品大多作為工業制造的配套產品、半成品以及生產過程所用工具等等，五金零件常見的加工方式是沖壓，在沖壓完成后，為了方便儲存和后續的使用，需要噴油處理零件的表面，因此需要沖壓噴油裝置來加工五金零件加工，現有的五金零件沖壓噴油裝置大多數設置為分體式，在沖壓后需要一定時間搬運進行噴油，使得后續的清潔等工序的時間延后，影響五金零件沖壓加工的效率。

技術實現思路

1、為了克服在沖壓的過程中，會因為現有的五金零件沖壓噴油裝置大多數設置為分體式，在沖壓后需要一定時間搬運零件進行噴油，使得后續處理的時間延后，導致五金零件沖壓噴油裝置的使用效率下降。

2、本實用新型的技術方案為：一種五金零件沖壓噴油裝置，包括有支架組件、噴油組件和沖壓組件；支架組件內側安裝有噴油組件；支架組件上端部安裝有沖壓組件。

3、優選的，通過設置支架組件支撐該裝置，以便于后續的沖壓、噴油；通過設置噴油組件來方便在沖壓時進行噴油；通過設置沖壓組件來輔助沖壓，并便于控制噴油時機。

4、作為優選，支架組件包括有支架主體、支撐架、支撐臺、支撐桿、導桿、安裝臺、滑槽、延伸桿和復位彈簧；支架主體前端部滑動連接有支撐架；支撐架下端部設置有支撐臺；支架主體上端部固接有支撐桿；支架主體兩側端部固接有導桿；通過支架主體和支撐桿方便安裝后續的組件。

5、作為優選，導桿之間設置有安裝臺；安裝臺前端開設有滑槽；安裝臺下端部安裝有延伸桿；延伸桿外側設置有復位彈簧；通過安裝臺安裝模具臺，以便于沖壓后通過延伸桿和復位彈簧來復原安裝臺的位置。

6、作為優選，噴油組件包括模具臺、沖壓槽、第一噴油口、第一儲油罐、控制閥、控制齒輪、噴油盤和回收罐；安裝臺上端部安裝有模具臺；模具臺上開設有沖壓槽；沖壓槽上開設有第一噴油口；模具臺前端部安裝有第一儲油罐；通過模具臺和沖壓槽配合沖壓，并利用第一噴油口噴涂機油。

7、作為優選，第一儲油罐上端部安裝有控制閥；控制閥兩側端部設置有控制齒輪；控制閥后端部安裝有噴油盤；沖壓槽下端部開設有回收孔；回收孔下端部安裝有回收罐；通過第一儲油罐儲存機油，并利用控制閥和控制齒輪來控制在沖壓時進行噴油，并利用回收孔和回收罐回收多余的機油。

8、作為優選，沖壓組件包括移動架、連接孔、液壓推桿、齒桿、沖壓臺、第二噴油口和第二儲油罐；導桿上端部設置有移動架；移動架上開設有連接孔；移動架與導桿通過連接孔設置為滑動連接；移動架兩側端部安裝有液壓推桿；通過移動架和液壓推桿方便移動沖壓臺，以便于沖壓五金零件。

9、作為優選，移動架前端部安裝有齒桿；齒桿與安裝臺通過滑槽設置為滑動連接；齒桿與控制齒輪設置為嚙合；移動架下端部安裝有沖壓臺；沖壓臺下端部開設有第二噴油口；沖壓臺上端設置有第二儲油罐；通過齒桿帶動控制齒輪，以便于在沖壓時進行噴油，并利用第二噴油口進行輔助噴油。

10、本實用新型的有益效果：

11、1、通過設置沖壓座來進行沖壓，并利用噴油臺配合噴油口來方便在沖壓時進行噴油，并利用回收盒來回收多余油料，以解決在沖壓的過程中，會因為現有的五金零件沖壓噴油裝置大多數設置為分體式，在沖壓后需要一定時間搬運零件進行噴油，使得后續處理的時間延后，導致五金零件沖壓噴油裝置的使用效率下降，進而可以提高整個一種五金零件沖壓噴油裝置的使用便利性；

12、2、通過設置安裝臺、模具臺和沖壓臺，以便于在模具臺和沖壓槽上放置待沖壓的零件，并通過液壓推桿帶動移動架和沖壓臺移動，以配合模具臺來進行沖壓，并通過延伸桿和復位彈簧來復原安裝臺的位置，以便于取下零件，進而可以在一定程度上提高整個一種五金零件沖壓噴油裝置的使用效果；

13、3、通過設置模具臺和噴油盤，以便于通過移動架來帶動齒桿移動，以通過控制閥和控制齒輪來控制在沖壓時進行噴油，并通過噴油盤配合第一噴油口和第二噴油口噴涂機油，同時，通過沖壓槽和回收孔將多余機油回收入回收罐，進而可以提高整個一種五金零件沖壓噴油裝置的工作效率。

技術特征：

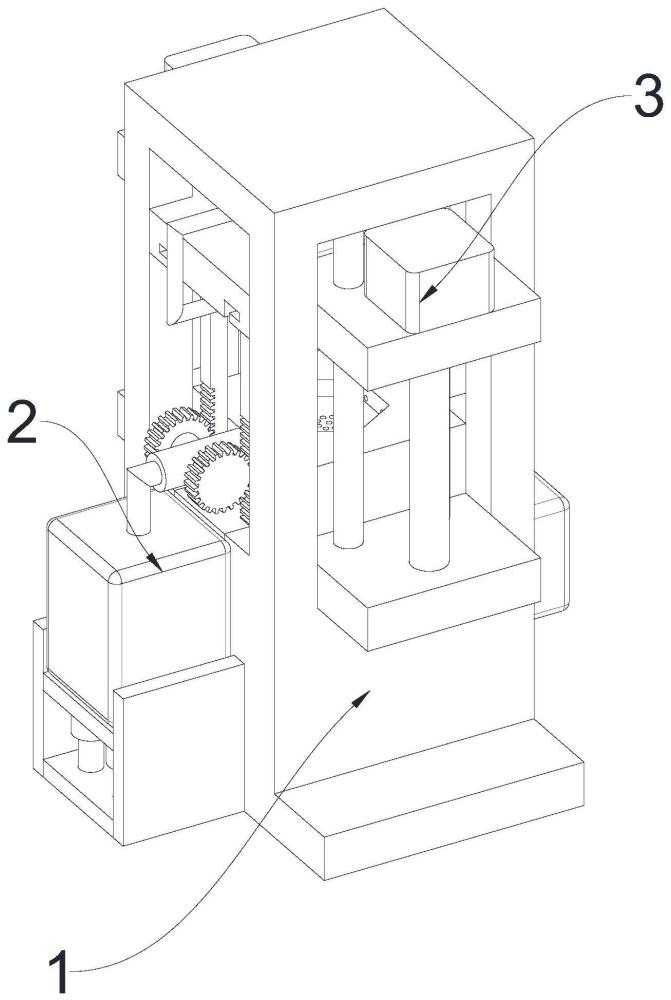

1.一種五金零件沖壓噴油裝置，包括有支架組件(1)；其特征在于：還包括有噴油組件(2)和沖壓組件(3)；支架組件(1)內側安裝有噴油組件(2)；

2.根據權利要求1所述的一種五金零件沖壓噴油裝置，其特征在于：支架組件(1)包括有支架主體(101)、支撐架(102)、支撐臺(103)、支撐桿(104)、導桿(105)、安裝臺(106)、滑槽(107)、延伸桿(108)和復位彈簧(109)；支架主體(101)前端部滑動連接有支撐架(102)；支撐架(102)下端部設置有支撐臺(103)；支架主體(101)上端部固接有支撐桿(104)；支架主體(101)兩側端部固接有導桿(105)。

3.根據權利要求2所述的一種五金零件沖壓噴油裝置，其特征在于：導桿(105)之間設置有安裝臺(106)；安裝臺(106)前端開設有滑槽(107)；安裝臺(106)下端部安裝有延伸桿(108)；延伸桿(108)外側設置有復位彈簧(109)。

4.根據權利要求3所述的一種五金零件沖壓噴油裝置，其特征在于：噴油組件(2)包括模具臺(201)、沖壓槽(202)、第一噴油口(203)、第一儲油罐(204)、控制閥(205)、控制齒輪(206)、噴油盤(207)、回收孔(208)和回收罐(209)；安裝臺(106)上端部安裝有模具臺(201)；模具臺(201)上開設有沖壓槽(202)；沖壓槽(202)上開設有第一噴油口(203)；模具臺(201)前端部安裝有第一儲油罐(204)。

5.根據權利要求4所述的一種五金零件沖壓噴油裝置，其特征在于：第一儲油罐(204)上端部安裝有控制閥(205)；控制閥(205)兩側端部設置有控制齒輪(206)；控制閥(205)后端部安裝有噴油盤(207)；沖壓槽(202)下端部開設有回收孔(208)；回收孔(208)下端部安裝有回收罐(209)。

6.根據權利要求1所述的一種五金零件沖壓噴油裝置，其特征在于：沖壓組件(3)包括移動架(301)、連接孔(302)、液壓推桿(303)、齒桿(304)、沖壓臺(305)、第二噴油口(306)和第二儲油罐(307)；導桿(105)上端部設置有移動架(301)；移動架(301)上開設有連接孔(302)；移動架(301)與導桿(105)通過連接孔(302)設置為滑動連接；移動架(301)兩側端部安裝有液壓推桿(303)。

7.根據權利要求6所述的一種五金零件沖壓噴油裝置，其特征在于：移動架(301)前端部安裝有齒桿(304)；齒桿(304)與安裝臺(106)通過滑槽(107)設置為滑動連接；齒桿(304)與控制齒輪(206)設置為嚙合；移動架(301)下端部安裝有沖壓臺(305)；沖壓臺(305)下端部開設有第二噴油口(306)；沖壓臺(305)上端設置有第二儲油罐(307)。

技術總結
本技術涉及五金零件沖壓領域，尤其涉及一種五金零件沖壓噴油裝置。技術問題：在沖壓的過程中，會因為現有的五金零件沖壓噴油裝置大多數設置為分體式，在沖壓后需要一定時間搬運零件進行噴油，使得后續處理的時間延后，導致五金零件沖壓噴油裝置的使用效率下降。技術方案：一種五金零件沖壓噴油裝置，包括有支架組件、噴油組件和沖壓組件，通過設置模具臺和沖沖壓臺，來進行沖壓，并通過噴油盤和回收罐方便進行噴油和回收，以解決在沖壓的過程中，會因為現有的五金零件沖壓噴油裝置大多數設置為分體式，在沖壓后需要一定時間搬運零件進行噴油，使得后續處理的時間延后，導致五金零件沖壓噴油裝置的使用效率下降。

技術研發人員：羅宏
受保護的技術使用者：惠州市懿準智造有限公司
技術研發日：20240417
技術公布日：2025/4/24
