本技術涉及連接法蘭加工，尤其是一種連接法蘭加工用沖孔裝置。

背景技術：

1、法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，然后在兩個法蘭盤之間加上法蘭墊，最后用螺栓將兩個法蘭盤拉緊使其緊密結合起來的一種可拆卸的接頭，可以實現靜止的管道到旋轉或往復運動的設備之間的連接，法蘭連接方式一般可以分為五種：即平焊、對焊、承插焊、松套、螺紋，連接法蘭加工時需要對其進行加工沖孔。

2、但是現有的法蘭連接沖孔裝置在對法蘭連接進行沖孔時，工作臺表面會殘留大量的碎屑，這些碎屑會影響沖孔裝置對連接法蘭沖孔作業時的質量，所以當一個連接法蘭沖孔結束后，就需要工作人員手動對加工臺的表面進行清理，這樣不僅比較麻煩，還會很大程度上降低了沖孔效率，為此，我們提出一種連接法蘭加工用沖孔裝置解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種連接法蘭加工用沖孔裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種連接法蘭加工用沖孔裝置，包括箱體，所述箱體的內部開設有空腔，所述空腔的內部放置有碎屑收集盒，所述碎屑收集盒的正面固定連接有抽屜把手，所述箱體的內底壁開設有下料槽，所述箱體的上表面固定連接有放置盤，所述放置盤的內部開設有沖孔槽，所述箱體的內頂壁固定安裝有電動推桿，所述電動推桿的輸出端固定連接有安裝盤，所述安裝盤的底面固定安裝有沖孔頭，所述箱體的內側壁固定安裝有驅動電機，所述箱體的內側壁固定鑲嵌有轉動軸承，所述轉動軸承的內圈固定連接有螺紋桿，所述螺紋桿的右端與驅動電機的輸出端相連接，所述螺紋桿的外表面螺紋連接有螺紋塊，所述螺紋塊的背面固定連接有支撐板，所述支撐板的底面固定連接有一組軟毛刷。

4、在進一步的實施例中，所述箱體的內底壁固定連接有u型固定座，所述u型固定座的上表面與驅動電機的外表面相連接。

5、在進一步的實施例中，所述箱體的右側面固定連接有控制面板，所述箱體的底面固定連接有兩組支撐腿，每個所述支撐腿的底端均固定連接有防滑底座。

6、在進一步的實施例中，所述箱體的正面通過合頁鉸接有防護門，所述防護門的正面固定連接有門把手，所述防護門的正面開設有觀察窗口。

7、在進一步的實施例中，所述箱體的內側壁固定連接有限位桿，所述限位桿的外表面滑動連接有滑動塊，所述滑動塊的正面與支撐板的背面相連接。

8、在進一步的實施例中，所述箱體的內頂壁固定安裝有安裝座，所述安裝座的底面固定安裝有照明燈。

9、與現有技術相比，本實用新型的有益效果是：

10、本裝置首先通過設置有電動推桿，利用電動推桿可以帶動安裝盤和沖孔頭進行升降，這樣可以帶動沖孔頭對放置盤上面的連接法蘭進行沖孔作業，隨后通過設置有驅動電機，利用驅動電機可以帶動螺紋桿進行轉動，并利用螺紋桿的轉動使螺紋塊進行左右滑動，這樣可以使螺紋塊帶動支撐板和軟毛刷進行左右滑動，從而把沖孔時產生的碎屑通過下料槽清掃到碎屑收集盒的內部。

技術特征：

1.一種連接法蘭加工用沖孔裝置，其特征在于：包括箱體(1)，所述箱體(1)的內部開設有空腔(2)，所述空腔(2)的內部放置有碎屑收集盒(3)，所述碎屑收集盒(3)的正面固定連接有抽屜把手(4)，所述箱體(1)的內底壁開設有下料槽(5)，所述箱體(1)的上表面固定連接有放置盤(6)，所述放置盤(6)的內部開設有沖孔槽(7)，所述箱體(1)的內頂壁固定安裝有電動推桿(8)，所述電動推桿(8)的輸出端固定連接有安裝盤(9)，所述安裝盤(9)的底面固定安裝有沖孔頭(10)，所述箱體(1)的內側壁固定安裝有驅動電機(11)，所述箱體(1)的內側壁固定鑲嵌有轉動軸承(12)，所述轉動軸承(12)的內圈固定連接有螺紋桿(13)，所述螺紋桿(13)的右端與驅動電機(11)的輸出端相連接，所述螺紋桿(13)的外表面螺紋連接有螺紋塊(14)，所述螺紋塊(14)的背面固定連接有支撐板(15)，所述支撐板(15)的底面固定連接有一組軟毛刷(16)。

2.根據權利要求1所述的一種連接法蘭加工用沖孔裝置，其特征在于：所述箱體(1)的內底壁固定連接有u型固定座(17)，所述u型固定座(17)的上表面與驅動電機(11)的外表面相連接。

3.根據權利要求1所述的一種連接法蘭加工用沖孔裝置，其特征在于：所述箱體(1)的右側面固定連接有控制面板(18)，所述箱體(1)的底面固定連接有兩組支撐腿(19)，每個所述支撐腿(19)的底端均固定連接有防滑底座(20)。

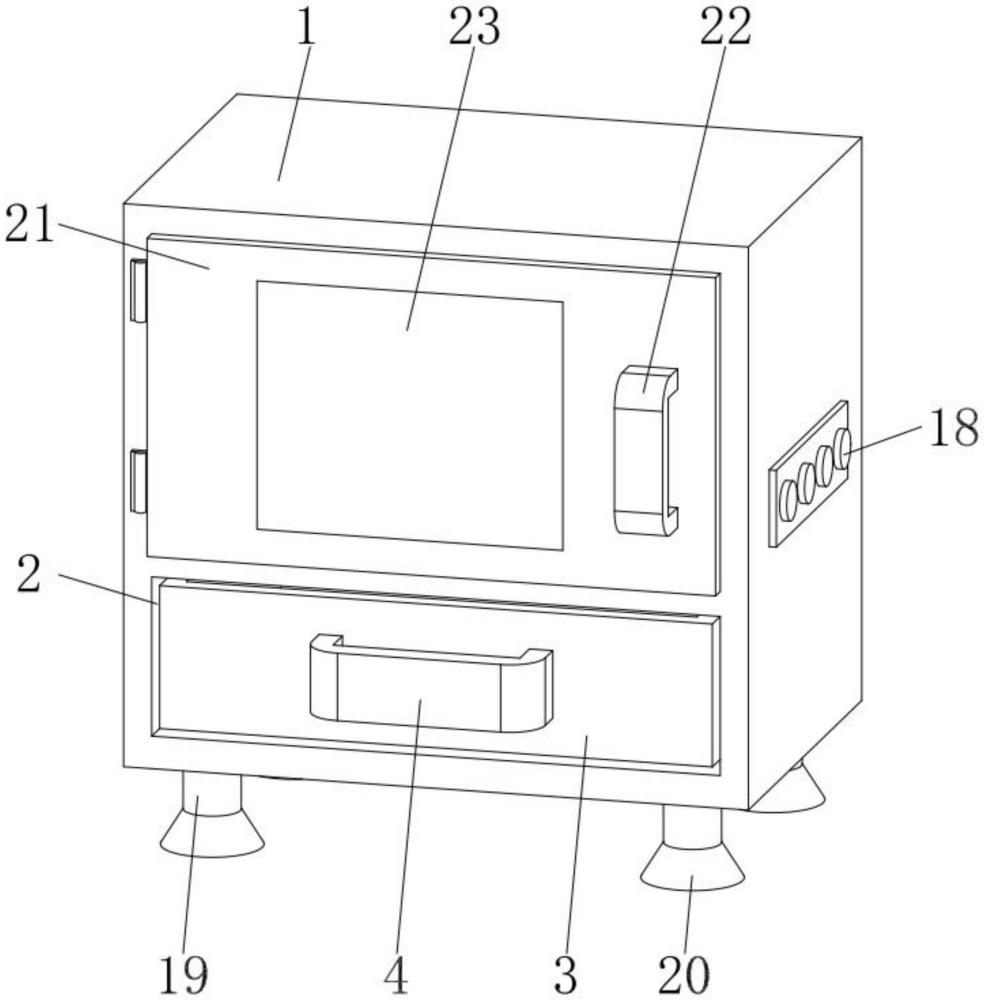

4.根據權利要求1所述的一種連接法蘭加工用沖孔裝置，其特征在于：所述箱體(1)的正面通過合頁鉸接有防護門(21)，所述防護門(21)的正面固定連接有門把手(22)，所述防護門(21)的正面開設有觀察窗口(23)。

5.根據權利要求1所述的一種連接法蘭加工用沖孔裝置，其特征在于：所述箱體(1)的內側壁固定連接有限位桿(24)，所述限位桿(24)的外表面滑動連接有滑動塊(25)，所述滑動塊(25)的正面與支撐板(15)的背面相連接。

6.根據權利要求1所述的一種連接法蘭加工用沖孔裝置，其特征在于：所述箱體(1)的內頂壁固定安裝有安裝座(26)，所述安裝座(26)的底面固定安裝有照明燈(27)。

技術總結
本技術公開了一種連接法蘭加工用沖孔裝置，包括箱體，所述箱體的內部開設有空腔，所述空腔的內部放置有碎屑收集盒，所述碎屑收集盒的正面固定連接有抽屜把手，所述箱體的內底壁開設有下料槽，所述箱體的上表面固定連接有放置盤，所述放置盤的內部開設有沖孔槽。本裝置首先通過設置有電動推桿，利用電動推桿可以帶動安裝盤和沖孔頭進行升降，這樣可以帶動沖孔頭對放置盤上面的連接法蘭進行沖孔作業，隨后通過設置有驅動電機，利用驅動電機可以帶動螺紋桿進行轉動，并利用螺紋桿的轉動使螺紋塊進行左右滑動，這樣可以使螺紋塊帶動支撐板和軟毛刷進行左右滑動，從而把沖孔時產生的碎屑通過下料槽清掃到碎屑收集盒的內部。

技術研發人員：楊志成,張麗娟,高致財
受保護的技術使用者：陜西鑫碩晟達智能科技有限公司
技術研發日：20240614
技術公布日：2025/4/28
