本技術涉及彩鋼板翻邊工具，更具體地說，本技術涉及一種坡面屋頂天溝彩鋼板翻邊工具。

背景技術：

1、在建筑行業中，坡面屋頂的施工是一個重要的環節，其中天溝的安裝質量直接關系到屋頂排水系統的效率和建筑物的使用壽命，傳統的坡面屋頂天溝安裝多采用現場裁剪和成形的方式，將彩鋼板按照設計要求進行切割、彎曲形成所需的天溝形狀。

2、然而，將彩鋼板進行彎曲翻邊的過程中，往往需要采用人工進行操作，在狹小的空間內操作不便，效率地下，容易導致彩鋼板翻邊的夾縫出現泛水、不整齊、不美觀的現象，鑒于此，本實用新型提出一種坡面屋頂天溝彩鋼板翻邊工具，能夠在狹窄空間內使用，翻邊快捷、整齊、美觀、操作靈活、省時省力、攜帶方便。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種坡面屋頂天溝彩鋼板翻邊工具，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種坡面屋頂天溝彩鋼板翻邊工具，包括第一角鋼和第二角鋼，其中第一角鋼設置在第二角鋼的一側，所述第一角鋼和第二角鋼橫截面均設置為l形，且第一角鋼的橫截面大于第二角鋼的橫截面，所述第一角鋼和第二角鋼之間形成夾持口，所述第二角鋼的外壁焊接有螺紋筒。

3、可以看出，上述結構中，第一角鋼和第二角鋼之間的夾持口可處于彩鋼板的一端，并通過第一角鋼底部的端點為支撐點進行翻動，從而對彩鋼板進行翻邊處理，方便在狹窄空間內對彩鋼板進行翻邊。

4、為了能夠對不同厚度的彩鋼板進行翻邊處理，提高該工具的使用范圍，優選地，所述第一角鋼和第二角鋼之間設置有調距結構，所述調距結構包括調節螺桿，所述調節螺桿轉動連接在第一角鋼的外壁處，且調節螺桿在螺紋筒的內部螺紋連接，所述螺桿的一端延伸至螺紋筒的一側，且所述螺桿的一端設置有調節塊，所述第二角鋼的底部開設有兩個t型滑槽，所述第一角鋼的上表面設置有兩個t型滑塊，所述t型滑塊與t型滑槽的結構相適配，且t型滑塊在t型滑槽的內部滑動連接。

5、為了提高操作人員使用的舒適度，優選地，所述螺紋筒的外部套設有用于操作人員手握的握把，所述握把由橡膠材質制成，所述握把的表面設置有防滑層。

6、本實用新型的技術效果和優點：

7、1、通過設置調距結構，轉動調節塊使得調節塊帶動調節螺桿在螺紋筒的內部轉動，調節螺桿的轉動能夠使得第一角鋼與第二角鋼之間的間距進行調節，并使得t型滑塊在t型滑槽的內部滑動導向，進而能夠根據彩鋼板的厚度，調節第一角鋼和第二角鋼之間夾持口的大小，適用于不同厚度的彩鋼板翻邊操作，提高使用范圍；

8、2、通過將第一角鋼和第二角鋼之間的夾持口處于需要翻邊的彩鋼板一端，通過螺紋筒以第一角鋼底部的端點為支撐點進行翻動，從而對彩鋼板進行翻邊處理，方便在狹小空間內對彩鋼板進行翻邊處理，操作便捷，攜帶方便。

技術特征：

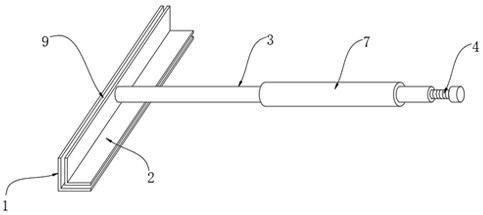

1.一種坡面屋頂天溝彩鋼板翻邊工具，包括第一角鋼（1）和第二角鋼（2），其中第一角鋼（1）設置在第二角鋼（2）的一側，其特征在于：所述第二角鋼（2）的外壁焊接有螺紋筒（3），所述第一角鋼（1）和第二角鋼（2）之間設置有調距結構；

2.根據權利要求1所述的坡面屋頂天溝彩鋼板翻邊工具，其特征在于：所述螺紋筒（3）的外部套設有用于操作人員手握的握把（7），所述握把（7）由橡膠材質制成，所述握把（7）的表面設置有防滑層。

3.根據權利要求1所述的坡面屋頂天溝彩鋼板翻邊工具，其特征在于：所述第一角鋼（1）和第二角鋼（2）橫截面均設置為l形，且第一角鋼（1）的橫截面大于第二角鋼（2）的橫截面。

4.根據權利要求1所述的坡面屋頂天溝彩鋼板翻邊工具，其特征在于：所述螺桿的一端延伸至螺紋筒（3）的一側，且所述螺桿的一端設置有調節塊（8）。

5.根據權利要求1所述的坡面屋頂天溝彩鋼板翻邊工具，其特征在于：所述t型滑塊（6）與t型滑槽（5）的結構相適配，且t型滑塊（6）在t型滑槽（5）的內部滑動連接。

6.根據權利要求1所述的坡面屋頂天溝彩鋼板翻邊工具，其特征在于：所述第一角鋼（1）和第二角鋼（2）之間形成夾持口（9）。

技術總結
本技術公開了一種坡面屋頂天溝彩鋼板翻邊工具，具體涉及彩鋼板翻邊工具技術領域，包括第一角鋼和第二角鋼，其中第一角鋼設置在第二角鋼的一側，第二角鋼的外壁焊接有螺紋筒，第一角鋼和第二角鋼之間設置有調距結構，所述調距結構包括調節螺桿，所述調節螺桿轉動連接在第一角鋼的外壁處，且調節螺桿在螺紋筒的內部螺紋連接，第二角鋼的底部開設有兩個T型滑槽，第一角鋼的上表面設置有兩個T型滑塊。本技術能夠在狹小空間內對彩鋼板的一端進行翻邊處理，而且能夠方便根據彩鋼板的厚度調節第一角鋼和第二角鋼之間的間隙，適用于對不同厚度的彩鋼板進行翻邊處理，整體操作簡單，方便攜帶。

技術研發人員：白建龍,李衛東,楊青苗,暢巨旭,袁兵陽,王秀田
受保護的技術使用者：山西四建集團有限公司
技術研發日：20240613
技術公布日：2025/4/28
