本技術涉及輸送裝置，具體而言，涉及一種螺絲輸送轉移裝置。

背景技術：

1、螺絲是一種常見的零件，被廣泛應用到各種領域中。在多種裝配加工工序中都會存在將螺絲通過分離孤立后夾取至下一工序的裝配點上進行裝配。但在夾取時由于螺絲的桿端都位于轉移分離槽內，只能夾取較小的頭端，極容易導致夾取失誤，從而導致裝配時該部位螺絲未安裝，影響加工工序的流暢，和產品的完整性。

2、有鑒于此，申請人在研究了現有的技術后特提出本申請。

技術實現思路

1、本實用新型提供了一種螺絲輸送轉移裝置，旨在改善上述技術問題中的至少一個。

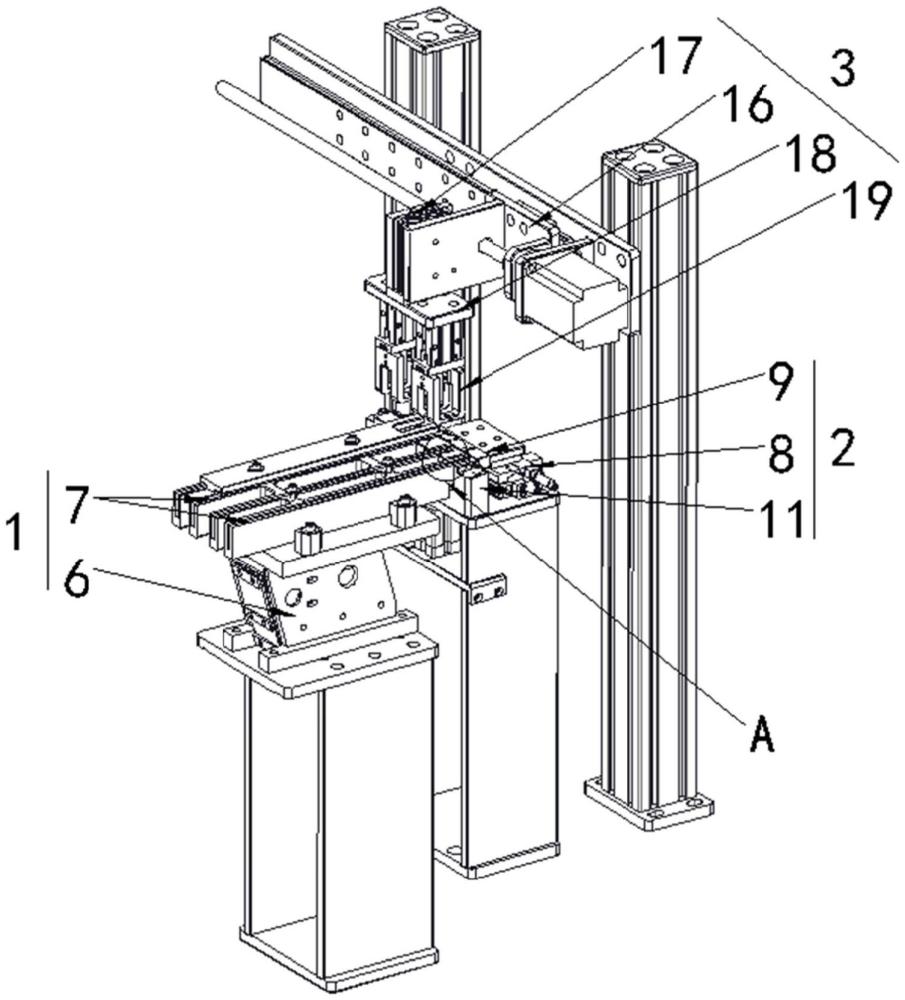

2、為解決上述技術問題，本實用新型提供了一種螺絲輸送轉移裝置，包括導軌輸送機構、分離機構和夾持轉移機構，所述分離機構設置有適于承接一個螺絲的轉移槽，所述轉移槽能夠與所述導軌輸送機構的輸出端連接，用以接收所述導軌輸送機構輸送的螺絲；所述分離機構用于將接收的螺絲從所述導軌輸送機構的輸出端端口處轉移至夾持轉移機構的輸出端下方；還包括頂出組件，所述頂出組件設置于所述轉移槽的下方，用以將所述螺絲的頭端從所述轉移槽內頂出，以便于所述夾持轉移機構對螺絲夾持并轉移。

3、作為進一步優化,所述導軌輸送機構包括直震器和輸送軌道，所述輸送軌道設置于所述直震器的上方，以此向所述分離機構的方向輸送螺絲。

4、作為進一步優化,所述分離機構包括第一移動臺和轉移臺，所述轉移臺設置在所述第一移動臺的輸出端上，所述轉移槽設置在所述轉移臺靠近所述導軌輸送機構的一端側。

5、作為進一步優化,還包括連接臺，所述連接臺設置于所述轉移臺和所述導軌輸送機構之間，所述連接臺上貫穿設置有適于螺絲穿過的連接槽。

6、作為進一步優化,所述轉移槽貫穿所述轉移臺設置；所述頂出組件包括支撐塊、滾輪和絲桿移動組件，所述滾輪轉動連接在所述支撐塊一側，所述支撐塊固設在所述絲桿移動組件的輸出端上；所述滾輪設置在所述轉移槽的下方。

7、作為進一步優化,所述夾持轉移機構包括第二移動臺、升降氣缸、連接塊和平行氣缸夾爪，所述第二移動臺呈橫向設置在所述分離機構的上方，所述升降氣缸固設在所述第二移動臺的輸出端上，所述連接塊固定連接在所述升降氣缸的輸出端和所述平行氣缸夾爪之間。

8、作為進一步優化,所述平行氣缸夾爪設置有適于夾持螺絲的夾持槽。

9、通過采用上述技術方案，本實用新型可以取得以下技術效果：

10、本申請提供的一種螺絲輸送轉移裝置，包括導軌輸送機構、分離機構和夾持轉移機構，分離機構設置有適于承接一個螺絲的轉移槽，轉移槽能夠與導軌輸送機構的輸出端連接，用以接收導軌輸送機構輸送的螺絲；分離機構用于將接收的螺絲從導軌輸送機構的輸出端端口處轉移至夾持轉移機構的輸出端下方；還包括頂出組件，頂出組件設置于轉移槽的下方，用以將螺絲的頭端從轉移槽內頂出，以便于夾持轉移機構對螺絲夾持并轉移。通過導軌輸送機構將螺絲呈排列的逐個輸送至轉移槽，通過分離機構對螺絲移動并孤立，同時頂出組件將螺絲的頭端頂出，漏出桿端，以便于上方的夾持轉移機構能夠穩定的對其進行夾持轉移，以此保證了輸送過程的穩定性和流程性，使得生產加工始終保持高效穩定。

技術特征：

1.一種螺絲輸送轉移裝置，其特征在于，包括導軌輸送機構、分離機構和夾持轉移機構，所述分離機構設置有適于承接一個螺絲的轉移槽，所述轉移槽能夠與所述導軌輸送機構的輸出端連接，用以接收所述導軌輸送機構輸送的螺絲；所述分離機構用于將接收的螺絲從所述導軌輸送機構的輸出端端口處轉移至夾持轉移機構的輸出端下方；還包括頂出組件，所述頂出組件設置于所述轉移槽的下方，用以將所述螺絲的頭端從所述轉移槽內頂出，以便于所述夾持轉移機構對螺絲夾持并轉移。

2.根據權利要求1所述的一種螺絲輸送轉移裝置,其特征在于,所述導軌輸送機構包括直震器和輸送軌道，所述輸送軌道設置于所述直震器的上方，以此向所述分離機構的方向輸送螺絲。

3.根據權利要求1所述的一種螺絲輸送轉移裝置,其特征在于,所述分離機構包括第一移動臺和轉移臺，所述轉移臺設置在所述第一移動臺的輸出端上，所述轉移槽設置在所述轉移臺靠近所述導軌輸送機構的一端側。

4.根據權利要求3所述的一種螺絲輸送轉移裝置,其特征在于,還包括連接臺，所述連接臺設置于所述轉移臺和所述導軌輸送機構之間，所述連接臺上貫穿設置有適于螺絲穿過的連接槽。

5.根據權利要求3所述的一種螺絲輸送轉移裝置,其特征在于,所述轉移槽貫穿所述轉移臺設置；所述頂出組件包括支撐塊、滾輪和絲桿移動組件，所述滾輪轉動連接在所述支撐塊一側，所述支撐塊固設在所述絲桿移動組件的輸出端上；所述滾輪設置在所述轉移槽的下方。

6.根據權利要求1所述的一種螺絲輸送轉移裝置,其特征在于,所述夾持轉移機構包括第二移動臺、升降氣缸、連接塊和平行氣缸夾爪，所述第二移動臺呈橫向設置在所述分離機構的上方，所述升降氣缸固設在所述第二移動臺的輸出端上，所述連接塊固定連接在所述升降氣缸的輸出端和所述平行氣缸夾爪之間。

7.根據權利要求6所述的一種螺絲輸送轉移裝置,其特征在于,所述平行氣缸夾爪設置有適于夾持螺絲的夾持槽。

技術總結
本技術提供了一種螺絲輸送轉移裝置，包括導軌輸送機構、分離機構和夾持轉移機構，分離機構設置有適于承接一個螺絲的轉移槽，轉移槽能夠與導軌輸送機構的輸出端連接；分離機構用于將接收的螺絲從導軌輸送機構的輸出端端口處轉移至夾持轉移機構的輸出端下方；還包括頂出組件，頂出組件設置于轉移槽的下方，用以將螺絲的頭端從轉移槽內頂出，以便于夾持轉移機構對螺絲夾持并轉移。通過導軌輸送機構將螺絲呈排列的逐個輸送至轉移槽，通過分離機構對螺絲移動并孤立，同時頂出組件將螺絲的頭端頂出，漏出桿端以便于上方的夾持轉移機構能夠穩定的對其進行夾持轉移，以此保證了輸送過程的穩定性和流程性，使得生產加工始終保持高效穩定。

技術研發人員：劉錦雄,黃軍平
受保護的技術使用者：泉州格蘭浦模塑科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
