本技術涉及卷取機，具體為一種卷取機的新型復合卷筒結構。

背景技術：

1、卷取機是軋鋼車間的輔助設備，用于將熱軋或冷軋鋼材卷取成卷筒狀。在熱連軋機組、冷連軋機和線材軋機中，卷取機通常布置在成品機座之后。在單機座可逆冷帶軋機上，卷取機安裝在軋機的前后，用于收卷已經縱向剪切成條狀的帶板；卷取機配備可調式液壓鉗口裝置，能夠順利接收經過預分、壓分料處理的帶板；通過收卷軸的轉動，帶板能有序地收集在收卷板上。在收卷過程中，擴漲機構能將卷直徑從φ508mm擴展到φ610mm，液壓卸料小車則支撐住鋼帶的外圓，緩慢向外脫料，確保安全卸料操作。

2、傳統的卷取機的漲縮機構設計固定漲縮量，對于單獨一種直徑規格即φ508mm或者φ610mm，是更容易做到的，但是無法實現從φ508mm到φ610mm之間約102mm的靈活伸縮調節，即傳統的卷取機僅能完成固定直徑的收卷任務；因此，要求同時滿足這兩種直徑規格的收卷任務變得困難；這種限制可能導致生產中需要額外的調整和操作，增加了復雜性和生產停滯時間。

3、因此，有必要提供一種卷取機的新型復合卷筒結構解決上述技術問題。

技術實現思路

1、本實用新型的目的在于提供一種卷取機的新型復合卷筒結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種卷取機的新型復合卷筒結構，其包括：

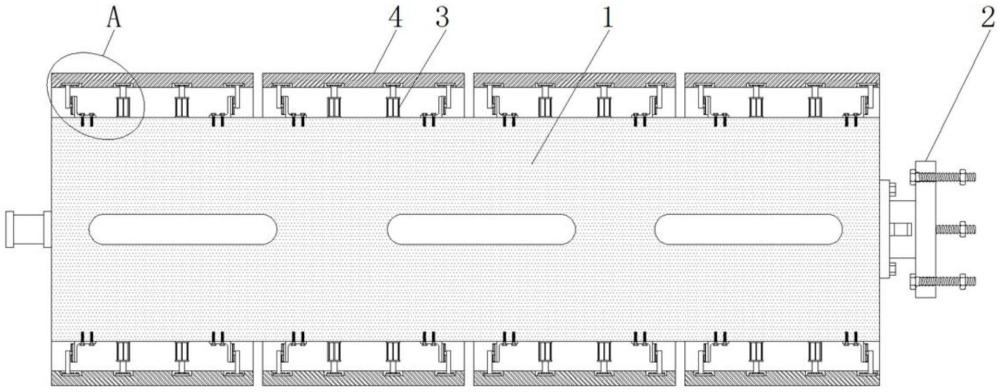

4、卷筒，所述卷筒的外表面上固定安裝有若干組電動伸縮桿，每組所述電動伸縮桿的驅動端均設置有弧形板，且若干個弧形板在卷筒的外表面上呈等距均勻分布，所述卷筒的一端設置有連接機構，每組所述電動伸縮桿的數量為四個。

5、優選的，所述卷筒的外表面上固定安裝有若干組與弧形板位置、數量相對應的等邊角鋼，所述等邊角鋼的邊側固定安裝有定位板，所述定位板遠離等邊角鋼的一側開設有限位滑道，所述限位滑道上滑動安裝有滑塊，所述弧形板的內表面上設置有與滑塊位置、數量相對應的穩定板，且滑塊與對應位置的穩定板固定連接。

6、優選的，所述弧形板的內表面上開設有與穩定板位置、數量相對應的第二安裝槽，所述穩定板靠近弧形板內表面的一端固定安裝有第一連接板，且第一連接板位于第二安裝槽的內部并通過螺栓與弧形板固定連接。

7、優選的，所述弧形板的內表面上開設有與電動伸縮桿位置、數量相對應的第一安裝槽，所述電動伸縮桿的驅動端固定安裝有第二連接板，且第二連接板位于第一安裝槽的內部并通過螺栓與弧形板固定連接。

8、優選的，所述滑塊的形狀為t形結構，且滑塊與限位滑道相適配。

9、優選的，所述等邊角鋼的形狀為l形。

10、與現有技術相比，本實用新型的有益效果是：

11、1.本實用新型通過卷筒、連接機構、電動伸縮桿和弧形板的配合使用，電動伸縮桿驅動端的伸縮可帶動弧形板靠近和遠離卷筒的外表面進行移動，改變了弧形板的位置，從而實現了卷筒的張縮量在φ508mm到φ610mm之間的靈活調節。這種技術優化使得卷取機能夠更好地滿足生產需求，減少了機械調整和更換部件的頻率，顯著降低了生產過程中的復雜性和潛在的停機時間，有助于提高生產效率并降低運營成本。

12、2.本實用新型通過限位滑道、穩定板、定位板、等邊角鋼和滑塊的配合使用，弧形板的移動通過穩定板帶動滑塊在限位滑道上滑動。同時，定位板、等邊角鋼與卷筒之間的固定關系，有效提升了弧形板在操作過程中的穩定性。確保了在卷取作業中弧形板的可靠運行，使得卷取機能夠穩定、精確地調整卷筒的張縮量，滿足不同直徑規格的生產需求。

技術特征：

1.一種卷取機的新型復合卷筒結構，其特征在于，其包括：

2.根據權利要求1所述的一種卷取機的新型復合卷筒結構，其特征在于：所述卷筒的外表面上固定安裝有若干組與弧形板位置與數量均相對應的等邊角鋼，所述等邊角鋼的邊側固定安裝有定位板，所述定位板遠離等邊角鋼的一側開設有限位滑道，所述限位滑道上滑動安裝有滑塊，所述弧形板的內表面上設置有與滑塊位置、數量相對應的穩定板，且滑塊與對應位置的穩定板固定連接。

3.根據權利要求2所述的一種卷取機的新型復合卷筒結構，其特征在于：所述弧形板的內表面上開設有與穩定板位置、數量相對應的第二安裝槽，所述穩定板靠近弧形板內表面的一端固定安裝有第一連接板，且第一連接板位于第二安裝槽的內部并通過螺栓與弧形板固定連接。

4.根據權利要求1所述的一種卷取機的新型復合卷筒結構，其特征在于：所述弧形板的內表面上開設有與電動伸縮桿位置、數量相對應的第一安裝槽，所述電動伸縮桿的驅動端固定安裝有第二連接板，且第二連接板位于第一安裝槽的內部并通過螺栓與弧形板固定連接。

5.根據權利要求2所述的一種卷取機的新型復合卷筒結構，其特征在于：所述滑塊的形狀為t形結構，且滑塊與限位滑道相適配。

6.根據權利要求2所述的一種卷取機的新型復合卷筒結構，其特征在于：所述等邊角鋼的形狀為l形。

技術總結
本技術涉及卷取機技術領域，具體為一種卷取機的新型復合卷筒結構，包括卷筒，卷筒的外表面上固定安裝有若干組電動伸縮桿，每組電動伸縮桿的驅動端均設置有弧形板，且若干個弧形板在卷筒的外表面上呈等距均勻分布，卷筒的一端設置有連接機構；該一種卷取機的新型復合卷筒結構，通過卷筒、連接機構、電動伸縮桿和弧形板的配合使用，電動伸縮桿驅動端的伸縮可帶動弧形板靠近和遠離卷筒的外表面進行移動，改變了弧形板的位置，從而實現了卷筒的張縮量在φ508mm到φ610mm之間的靈活調節；這種技術優化使得卷取機能夠更好地滿足生產需求，減少了機械調整和更換部件的頻率。

技術研發人員：張志強,翟亞斌,李國慶,翟思宸
受保護的技術使用者：太原思宸機械設備有限公司
技術研發日：20240703
技術公布日：2025/4/28
