本技術涉及模架，尤其涉及一種具有降溫冷卻結構的模架。

背景技術：

1、模架是模具配件的一個分類，也是模具中的重要組成部分，主要用于支撐和固定模具，模架的質量和設計合理與否，都會直接影響到?jīng)_裁件的精度和模具的使用壽命，模架一般分為上模和下模兩個部分，上模安裝在沖床滑塊上，下模安裝在固定板上。沖床滑塊在來回運動時，帶動上模沖壓鋼板。由于上模和下模的質量和設計合理，可以保證沖壓的精度，并且延長模具的使用壽命，公告號cn202199661u公開了一種模架，尤其涉及一種用于制作各類產品的模架。包括底板，所述的底板上設有下導柱，所述的下導柱中設有底針板，所述的底針板上設有頂針板，所述的底針板和頂針板相固定，下導柱上設有b板，所述的b板上設有a板，所述的a板上設有推板，所述的推板上設有面板，所述的面板、推板、a板、b板和下導柱間插接有上導柱，所述的上導柱上套有直司和托司，所述的b板和下導柱間設有回針，所述的b板、下導柱和底板相固定，上述技術在實際運用中，在產品生產過程中，塑料注模過程是循環進行的，所以成型模具被熔融的塑料加熱后溫度升高，制品難以迅速冷卻定型，影響了制品的質量和工作效率，需要進行改進。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的技術問題。

2、本實用新型采用了如下技術方案：一種具有降溫冷卻結構的模架，包括臺架，所述臺架的表面固定安裝有第一液壓缸和第二液壓缸，所述第一液壓缸的輸出端固定安裝有滑動臺，所述第二液壓缸的輸出端固定安裝有第一模塊，所述臺架的表面固定安裝有第二模塊，所述第二模塊的表面滑動連接有滑動桿，所述第二模塊的表面開設有成型槽，所述滑動臺的表面固定安裝有固定柱，所述臺架的底端固定安裝有水箱，所述水箱的內部固定安裝有抽水泵和出水泵，所述第二模塊與抽水泵之間固定安裝有進水管，所述第二模塊與出水泵之間固定安裝有出水管。

3、較佳的，所述第二模塊的內部滑動連接頂針。此處，在需要脫模時，頂針可以將成型后的開關產品頂出，加快脫模。

4、較佳的，所述進水管與出水管均經過第二模塊，且進水管與出水管之間相連通。此處，進水管與出水管均經過第二模塊的內部，抽水泵和出水泵可以將水箱中的水抽出通向第二模塊，這樣可以通過水冷對第二模塊內部的注塑材料進行快速降溫，從而加快開關產品的快速成型，提高注塑效率。

5、較佳的，所述固定柱的數量為四組，四組所述固定柱在滑動臺的表面呈對稱分布。此處，四組固定柱可以有效的將所有的頂針頂起，在脫模時，通過啟動第二液壓缸來帶動滑動臺移動，從而可以帶動固定柱推動頂針。

6、較佳的，所述頂針的高度與第二模塊的厚度相等。此處，當頂針的高度與第二模塊的厚度相等時，可以有效的減少產品成型時的誤差，提高模架的成品效率。

7、較佳的，所述固定柱的內部固定安裝有固定塊，所述固定塊的表面固定安裝有彈簧，所述彈簧的表面固定安裝有連接塊，所述連接塊的表面固定安裝有卡塊。此處，固定柱的內部固定安裝有彈簧，當固定柱與頂針接觸時，頂針會擠壓卡塊和彈簧，這樣可以有效的減輕頂針在頂出成型件時，對成型件造成傷害，從而增加模具的成品率。

8、較佳的，所述固定塊的直徑與連接塊的直徑相等。此處，這樣可以有效的對彈簧進行限位，防止在擠壓卡塊的過程中，彈簧發生偏移，而影響產品成型的效果。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置臺架、第一液壓缸、第二液壓缸、第一模塊、滑動臺、第二模塊、滑動桿、成型槽、固定柱、水箱、抽水泵、出水泵、出水管、進水管結構，進水管與出水管均經過第二模塊的內部，抽水泵和出水泵可以將水箱中的水抽出通向第二模塊，這樣可以通過水冷對第二模塊內部的注塑材料進行快速降溫，從而加快開關產品的快速成型，提高注塑效率，通過設置頂針結構，在需要脫模時，頂針可以將成型后的開關產品頂出，加快脫模。

11、2、本實用新型中，通過設置固定塊、彈簧、連接塊、卡塊結構，固定柱的內部固定安裝有彈簧，當固定柱與頂針接觸時，頂針會擠壓卡塊和彈簧，這樣可以有效的減輕頂針在頂出成型件時，對成型件造成傷害，從而增加模具的成品率，固定塊的直徑與連接塊的直徑相等，這樣可以有效的對彈簧進行限位，放置在擠壓卡塊的過程中，彈簧發生偏移，而影響產品成型的效果。

技術特征：

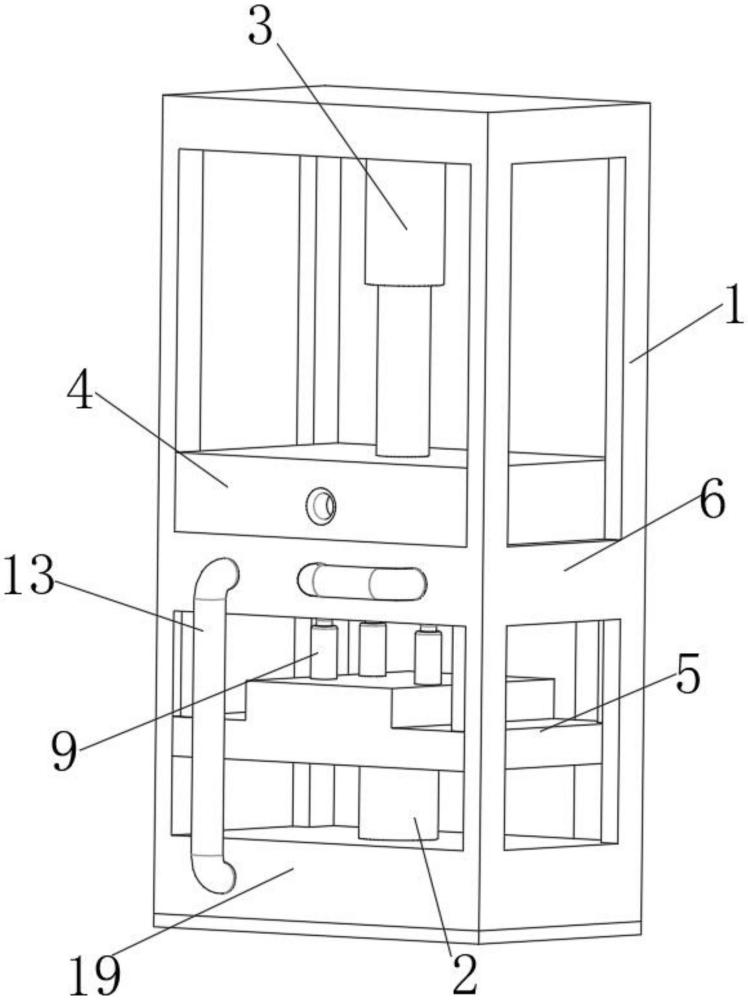

1.一種具有降溫冷卻結構的模架，包括臺架(1)，其特征在于：所述臺架(1)的表面固定安裝有第一液壓缸(2)和第二液壓缸(3)，所述第一液壓缸(2)的輸出端固定安裝有滑動臺(5)，所述第二液壓缸(3)的輸出端固定安裝有第一模塊(4)，所述臺架(1)的表面固定安裝有第二模塊(6)，所述第二模塊(6)的表面滑動連接有滑動桿(7)，所述第二模塊(6)的表面開設有成型槽(8)，所述滑動臺(5)的表面固定安裝有固定柱(9)，所述臺架(1)的底端固定安裝有水箱(19)，所述水箱(19)的內部固定安裝有抽水泵(11)和出水泵(12)，所述第二模塊(6)與抽水泵(11)之間固定安裝有進水管(14)，所述第二模塊(6)與出水泵(12)之間固定安裝有出水管(13)。

2.根據權利要求1所述的具有降溫冷卻結構的模架，其特征在于：所述第二模塊(6)的內部滑動連接頂針(10)。

3.根據權利要求1所述的具有降溫冷卻結構的模架，其特征在于：所述進水管(14)與出水管(13)均經過第二模塊(6)，且進水管(14)與出水管(13)之間相連通。

4.根據權利要求1所述的具有降溫冷卻結構的模架，其特征在于：所述固定柱(9)的數量為四組，四組所述固定柱(9)在滑動臺(5)的表面呈對稱分布。

5.根據權利要求2所述的具有降溫冷卻結構的模架，其特征在于：所述頂針(10)的高度與第二模塊(6)的厚度相等。

6.根據權利要求1所述的具有降溫冷卻結構的模架，其特征在于：所述固定柱(9)的內部固定安裝有固定塊(15)，所述固定塊(15)的表面固定安裝有彈簧(16)，所述彈簧(16)的表面固定安裝有連接塊(17)，所述連接塊(17)的表面固定安裝有卡塊(18)。

7.根據權利要求6所述的具有降溫冷卻結構的模架，其特征在于：所述固定塊(15)的直徑與連接塊(17)的直徑相等。

技術總結
本技術提供一種具有降溫冷卻結構的模架，涉及模架技術領域，包括臺架，所述臺架的表面固定安裝有第一液壓缸和第二液壓缸，所述第一液壓缸的輸出端固定安裝有滑動臺，所述第二液壓缸的輸出端固定安裝有第一模塊，所述臺架的表面固定安裝有第二模塊，通過設置臺架、第一液壓缸、第二液壓缸、第一模塊、滑動臺、第二模塊、滑動桿、成型槽、固定柱、水箱、抽水泵、出水泵、出水管、進水管結構，進水管與出水管均經過第二模塊的內部，抽水泵和出水泵可以將水箱中的水抽出通向第二模塊，這樣可以通過水冷對第二模塊內部的注塑材料進行快速降溫，從而加快開關產品的快速成型，提高注塑效率。

技術研發人員：姜存波
受保護的技術使用者：東莞市銘展金屬制品有限公司
技術研發日：20240701
技術公布日：2025/4/28
