本發明涉及水下激光修復，特別是涉及一種基于能量可控的水下激光同軸熔絲修復裝置及方法。

背景技術：

1、在水下修復領域，特別是金屬工件的修復場景中，傳統修復方法面臨諸多難以克服的挑戰。目前常見的水下焊接技術，在能量控制和熔池狀態把控方面存在明顯不足，難以實現精準操作。這使得焊縫質量極不穩定，氣孔、裂紋等缺陷頻繁出現。而且，復雜的水下環境會對焊接過程產生嚴重干擾，極大地影響焊接效果。

2、現有的部分水下激光修復裝置，雖然借助了激光技術的優勢，但在能量控制的精準度上仍有待提升。這些裝置無法依據不同工件材料和缺陷類型的具體需求，靈活且精確地調整激光能量分布，導致修復效果參差不齊，難以滿足實際應用中的多樣化要求。

3、在排水和氣體保護方面，部分裝置的結構設計存在缺陷。它們無法高效排除水汽和雜質，保護氣體的覆蓋范圍有限且穩定性欠佳。這使得修復區域極易受到氧化和污染，嚴重影響修復后工件的性能。此外，水下環境具有高鹽、高濕的特點，在局部干法激光修復過程中，熔覆層表面容易與水汽接觸，進而產生氧化皮，對后續的修復質量造成負面影響。

技術實現思路

1、為了克服現有技術的不足，本發明的目的是提供一種基于能量可控的水下激光同軸熔絲修復裝置及方法，有效解決了水下激光熔絲修復過程中的能量控制、環境干擾和修復質量等問題，保證同軸熔絲的同時實現了高質量、高效率的水下工件修復。

2、為實現上述目的，本發明提供了如下方案：

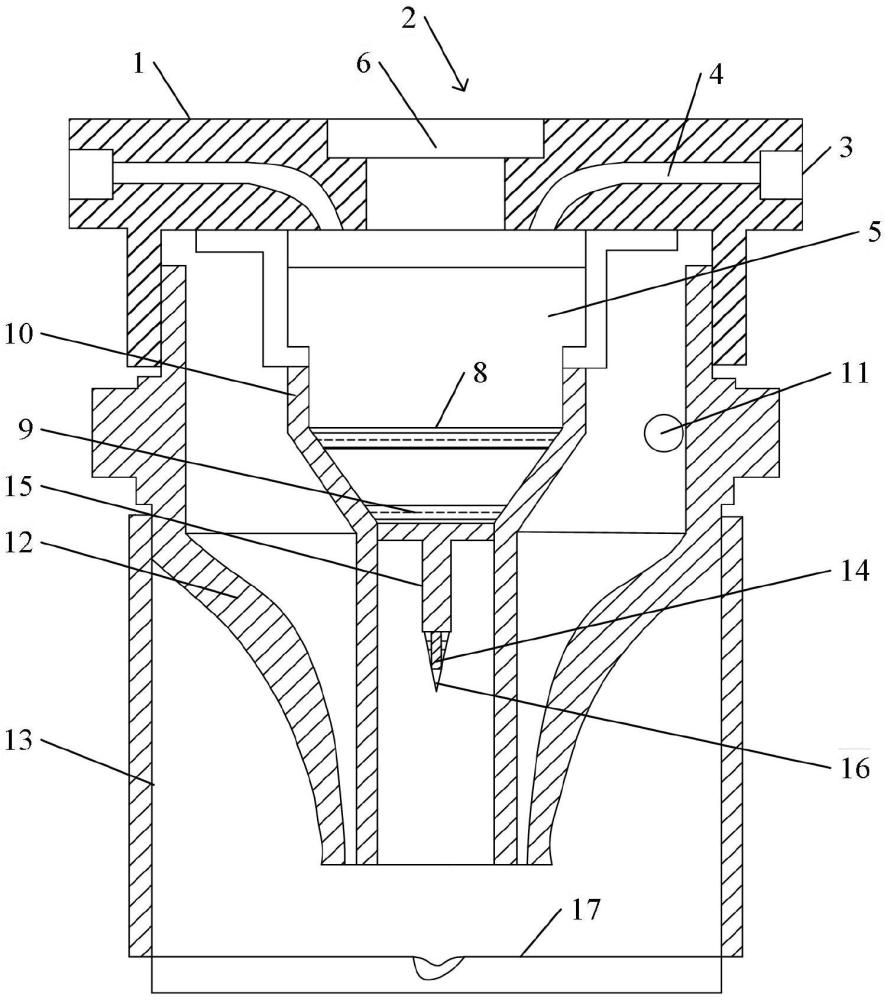

3、一種基于能量可控的水下激光同軸熔絲修復裝置，包括蓋板、能量可控點環光斑系統、內層排氣腔和外層排水腔，所述蓋板設置于所述外層排水腔的頂部，所述內層排氣腔與外層排水腔均對稱設置，所述能量可控點環光斑系統設置于兩個所述內層排氣腔組成的結構內部，兩個所述內層排氣腔設置于兩個所述外層排水腔組成的結構內部，所述外層排水腔的底部連通有擋水罩，所述擋水罩的一側設置有送絲機構。

4、優選地，所述能量可控點環光斑系統內置有激光功率調節單元，用于根據預設的修復工藝參數和實時反饋信息，調整激光的輸入功率，且還包括進光口、整形元件和保護鏡片，所述進光口對稱設置于所述蓋板的內部，兩個所述進光口均通過傳輸通道與所述整形元件相連接，所述保護鏡片設置于所述蓋板位于所述整形元件的正上方。

5、優選地，所述整形元件的下方設有準直透鏡和聚焦透鏡，所述準直透鏡與聚焦透鏡依次設置在激光傳輸路徑上，所述聚焦透鏡的下方設有激光通道，所述激光通道的下方設有熔覆頭，所述準直透鏡用于將進入的激光束進行準直處理，使激光束成為平行度高的光束，所述聚焦透鏡用于將準直后的激光束聚焦于待修復工件的表面，以確保激光能量能夠集中作用于修復部位，所述激光通道用于傳輸聚焦后的激光。

6、優選地，所述聚焦透鏡經過的激光束包括內圈和外圈，所述內圈的能量高，用于熔化絲材對待修復工件進行修復，所述外圈的能量低，用于清洗待修復工件表面的氧化物。

7、優選地，所述整形元件的外側設置有循環水冷通道，所述循環水冷通道環繞于所述整形元件的外壁，通過循環流動的冷卻介質帶走裝置運行過程中產生的熱量。

8、優選地，所述內層排氣腔的外壁設有進氣口，所述進氣口與內層排氣腔相連通，用于通入惰性保護氣體，并在內層排氣腔內形成穩定的氣幕以隔離水下環境中的水汽和雜質。

9、優選地，所述送絲結構包括送絲管，所述送絲管設置于熔覆頭的內部，所述送絲管用于將焊絲輸送至熔覆頭，通過所述送絲管輸送焊絲至熔覆頭與激光通道傳輸?shù)募す馐鴮?shí)現同軸熔絲。

10、優選地，所述送絲管設置于所述熔覆頭的內部正中間的位置處，所述送絲管的外壁與所述熔覆頭的內壁通過固定塊連接。

11、優選地，所述送絲管與水平方向的夾角為90°。

12、本發明還提供了一種上述的基于能量可控的水下激光同軸熔絲修復裝置的方法，包括以下步驟：

13、s1、將修復裝置安裝并定位在待修復工件的表面上，并根據待修復工件的材料及服役性能需求選擇絲材；

14、s2、向進氣口通入氣體以排清擋水罩內部的水汽，形成局部氣相區，隨后設定好修復路線，根據預設的修復路線使修復裝置空走來驗證修復路徑的可靠性，同時利用激光束的外圈光源清洗待修復工件表面的氧化物；

15、s3、隨后通過進氣口向內層排氣腔通入惰性保護氣體，形成穩定的氣幕以隔離水下環境中的水汽和雜質，隨后啟動能量可控點環光斑系統，通過激光功率調節單元根據預設的修復工藝參數和實時反饋信息調整激光束的輸入功率；

16、s4、激光束通過進光口進入整形元件，進行初步整形，然后通過準直透鏡進行準直處理，最后由聚焦透鏡聚焦于激光通道中；

17、s5、送絲管向熔覆頭輸送焊絲，隨后聚焦后的激光束送入熔覆頭中，進而實現激光束與焊絲同軸熔化，完成待修復工件的修復。

18、根據本發明提供的具體實施例，本發明公開了以下技術效果：

19、(1)本發明通過能量可控點環光斑系統，能夠根據不同的修復需求精確調整激光能量分布和輸入功率，確保內圈高能量有效熔化焊絲進行修復，外圈低能量清理工件表面氧化物，極大地提高了修復的精度和質量，使修復后的工件性能更接近原始狀態。

20、(2)本發明通過對內層排氣腔和外層排水腔進行設計，配合相應的進氣和排水操作，能快速有效地排除水汽和雜質，形成穩定的局部氣相區和氣幕，為修復過程提供良好的工作環境，減少了環境因素對修復效果的干擾，提高了修復的成功率和穩定性；同時本發明還保證了焊絲輸送的準確性和穩定性，實現同軸熔絲的同時避免了水下環境對送絲過程的影響，確保熔絲修復過程的連續性和可靠性。

技術特征：

1.一種基于能量可控的水下激光同軸熔絲修復裝置，其特征在于，包括蓋板、能量可控點環光斑系統、內層排氣腔和外層排水腔，所述蓋板設置于所述外層排水腔的頂部，所述內層排氣腔與外層排水腔均對稱設置，所述能量可控點環光斑系統設置于兩個所述內層排氣腔組成的結構內部，兩個所述內層排氣腔設置于兩個所述外層排水腔組成的結構內部，所述外層排水腔的底部連通有擋水罩，所述擋水罩的一側設置有送絲機構。

2.根據權利要求1所述的一種基于能量可控的水下激光同軸熔絲修復裝置，其特征在于，所述能量可控點環光斑系統內置有激光功率調節單元，用于根據預設的修復工藝參數和實時反饋信息，調整激光的輸入功率，且還包括進光口、整形元件和保護鏡片，所述進光口對稱設置于所述蓋板的內部，兩個所述進光口均通過傳輸通道與所述整形元件相連接，所述保護鏡片設置于所述蓋板位于所述整形元件的正上方。

3.根據權利要求2所述的一種基于能量可控的水下激光同軸熔絲修復裝置，其特征在于，所述整形元件的下方設有準直透鏡和聚焦透鏡，所述準直透鏡與聚焦透鏡依次設置在激光傳輸路徑上，所述聚焦透鏡的下方設有激光通道，所述激光通道的下方設有熔覆頭，所述準直透鏡用于將進入的激光束進行準直處理，使激光束成為平行度高的光束，所述聚焦透鏡用于將準直后的激光束聚焦于待修復工件的表面，以確保激光能量能夠集中作用于修復部位，所述激光通道用于傳輸聚焦后的激光。

4.根據權利要求3所述的一種基于能量可控的水下激光同軸熔絲修復裝置，其特征在于，所述聚焦透鏡經過的激光束包括內圈和外圈，所述內圈的能量高，用于熔化絲材對待修復工件進行修復，所述外圈的能量低，用于清洗待修復工件表面的氧化物。

5.根據權利要求3所述的一種基于能量可控的水下激光同軸熔絲修復裝置，其特征在于，所述整形元件的外側設置有循環水冷通道，所述循環水冷通道環繞于所述整形元件的外壁，通過循環流動的冷卻介質帶走裝置運行過程中產生的熱量。

6.根據權利要求1所述的一種基于能量可控的水下激光同軸熔絲修復裝置，其特征在于，所述內層排氣腔的外壁設有進氣口，所述進氣口與內層排氣腔相連通，用于通入惰性保護氣體，并在內層排氣腔內形成穩定的氣幕以隔離水下環境中的水汽和雜質。

7.根據權利要求1所述的一種基于能量可控的水下激光同軸熔絲修復裝置，其特征在于，所述送絲結構包括送絲管，所述送絲管設置于熔覆頭的內部，所述送絲管用于將焊絲輸送至熔覆頭，通過所述送絲管輸送焊絲至熔覆頭與激光通道傳輸?shù)募す馐鴮?shí)現同軸熔絲。

8.根據權利要求7所述的一種基于能量可控的水下激光同軸熔絲修復裝置，其特征在于，所述送絲管設置于所述熔覆頭的內部正中間的位置處，所述送絲管的外壁與所述熔覆頭的內壁通過固定塊連接。

9.根據權利要求8所述的一種基于能量可控的水下激光同軸熔絲修復裝置，其特征在于，所述送絲管與水平方向的夾角為90°。

10.根據權利要求1～9任一項所述的一種基于能量可控的水下激光同軸熔絲修復裝置的方法，其特征在于，包括以下步驟：

技術總結
本發明提供了一種基于能量可控的水下激光同軸熔絲修復裝置及方法，屬于水下激光修復技術領域，包括蓋板、能量可控點環光斑系統、內層排氣腔和外層排水腔，蓋板設置于外層排水腔的頂部，內層排氣腔與外層排水腔均對稱設置，能量可控點環光斑系統設置于兩個內層排氣腔組成的結構內部，兩個內層排氣腔設置于兩個外層排水腔組成的結構內部，外層排水腔的底部連通有擋水罩，擋水罩的一側設置有送絲機構。本發明有效解決了水下激光熔絲修復過程中的能量控制、環境干擾和修復質量等問題，保證同軸熔絲的同時實現了高質量、高效率的水下工件修復。

技術研發人員：占小紅,王建峰,季金晟,雷德梁,劉戰
受保護的技術使用者：南京航空航天大學
技術研發日：
技術公布日：2025/4/28
