本技術涉及長尾夾加工，特別涉及一種長尾夾成型模具。

背景技術：

1、長尾夾是一種常見的金屬制品，通常用于固定和整理文件、書籍等物品，根據客戶的需求和技術要求，進行長尾夾的設計和制圖工作后，根據設計圖紙制造出相應的模具，以確保產品尺寸精度和形狀一致性，將準備好的金屬板材或塑料通過注塑、沖壓等方式進行成形加工，形成所需長尾夾的外觀結構和內部結構，在對成型的長尾夾進行電鍍、噴漆、陽極氧化等表面處理后便可組裝并進行包裝。

2、在生產長尾夾頭的時候，由于需要使用沖壓裝置將材料板塑形，而沖壓頭部件一般固定連接或用螺栓連接在裝置上，當沖壓的沖壓頭部件因損壞或需要更換不同沖壓頭部件時較為不便，需要使用專用工具導致不能快速地實現拆卸，因此，本申請?zhí)峁┝艘环N長尾夾成型模具來滿足需求。

技術實現思路

1、本實用新型要解決的技術問題是提供一種長尾夾成型模具以解決現有的當沖壓的沖壓頭部件因損壞或需要更換不同沖壓頭部件時較為不便，需要使用專用工具導致不能快速地實現拆卸的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：

3、一種長尾夾成型模具，包括底板，所述底板的頂部固定連接有多個彈簧柱，所述彈簧柱上均套設有同一壓板，所述壓板的頂部固定連接有推桿，所述壓板的底部安裝有沖壓盒和折彎機構，所述底板的頂部在所述沖壓盒和所述折彎機構的下方設置有放模機構，所述折彎機構包括與所述壓板的底部固定連接的安裝殼，所述安裝殼的內部滑動連接有兩個滑塊，兩個所述滑塊的底部分別固定連接有第一沖壓塊和第二沖壓塊，所述安裝殼的一側轉動連接有可對所述滑塊進行限位的擋板，所述安裝殼的一側固定連接有第二c形框，所述第二c形框的內部設置有對所述擋板進行限位的擋棍，所述擋棍的一端貫穿所述安裝殼的內壁與所述安裝殼的另一側內壁抵觸，所述擋棍的另一端貫穿所述第二c形框固定連接有別塊，所述擋棍的表面在所述第二c形框的內部套設有第二彈簧，所述擋棍的表面在靠近所述安裝殼的一側固定連接有與所述第二彈簧抵觸的凸塊，所述別塊的側面轉動連接有o形框，所述放模機構包括與所述底板的頂部固定連接的沖壓臺，所述沖壓臺的頂部設置有第一工作臺和第二工作臺，所述沖壓臺靠近所述第一工作臺的一側底部開設有廢料槽，所述第一工作臺位于所述沖壓盒的下方且開設有若干個連通至所述廢料槽的廢料口，所述底板的頂部開設有與所述廢料槽相連通的通口，所述第二工作臺的頂部開設有折彎槽。

4、優選地，所述第二工作臺遠離所述第一工作臺的一側設置有第一c形框，所述底板的頂部螺紋連接有多個螺釘，所述螺釘上均套設有第一彈簧，所述第一彈簧的頂部均與所述第一c形框抵觸，所述第一c形框的一側與所述第二工作臺抵觸。

5、優選地，所述第一c形框的內壁抵觸有呈料框，所述呈料框的一端與所述第二工作臺固定連接。

6、優選地，所述底板的頂部在遠離所述彈簧柱的一側固定連接有傳輸箱，所述傳輸箱的一側設置有主動齒輪和兩個從動齒輪，所述主動齒輪和所述從動齒輪均有傳動軸貫穿所述傳輸箱，所述主動齒輪的傳動軸貫穿所述傳輸箱后固定連接有電機，所述主動齒輪和兩個所述從動齒輪分別嚙合，所述傳輸箱靠近所述彈簧柱的一側固定連接有用于出料的傳輸嘴，所述傳輸箱遠離所述彈簧柱的一側開設有用于進料的傳輸口。

7、優選地，所述折彎槽的底部固定連接有若干個第三彈簧，所述第三彈簧的頂部固定連接有同一個墊板。

8、優選地，所述底板的底部固定連接有支撐座，所述支撐座的頂部開設有與所述底板上的通口相連通的通槽，所述支撐座的內部可放置用于接住廢料的廢料箱。

9、本實用新型與現有技術相比，至少具有如下有益效果：

10、上述方案中，通過設置壓板，在壓板向下壓時材料板會先在第一工作臺上被沖壓盒所壓住并壓出長尾夾展開后的形狀，材料在被推動后到達第二工作臺，在第二工作臺上再被壓板上的折彎機構和折彎槽配合壓折，形成長尾夾頭的形狀，之后被推動掉落進呈料框內，完成長尾夾頭的成型，通過設置折彎機構，當材料到達第二工作臺，壓板向下壓時第一沖壓塊與材料接觸并將其壓進折彎槽內，使其彎折，第二沖壓塊與材料接觸并將其對折，使其彎折部分合攏，而當?shù)谝粵_壓塊和第二沖壓塊因損壞或需要更換不同的型號時，拉住o形框，使其通過別塊帶動擋棍移動，讓擋棍不再對擋板限位，再轉動擋板，讓擋板不再對滑塊限位，此時便可將第一沖壓塊和第二沖壓塊直接抽出，更換新的型號的沖壓塊，更換好后重新轉動擋板再松開o形框，在第二彈簧和凸塊的配合下?lián)豕鲝臀唬隳軐醢逯匦孪尬唬@樣做的好處是簡單便捷，工作人員可以不需要借助其余工具便可完成拆卸，安裝完成后也足夠堅固，不會因壓板的上下移動沖壓而松動，保證了運行時的穩定性。

11、通過設置第一c形框，在成型后的長尾夾被推動時，能夠對長尾夾進行限位，防止長尾夾在移動時擠在一起而不掉落，通過設置第三彈簧和墊板，當?shù)谝粵_壓塊在折彎槽壓折材料時，材料會被壓在墊板上，對第三彈簧進行擠壓，而壓板升起后第三彈簧復位，材料在第三彈簧的作用下彈出折彎槽，有效地避免了材料在折彎槽內被卡住，不能被第二沖壓塊壓折的問題。

12、通過設置傳輸箱，在將材料板放在模具之前，讓材料板通過傳輸口從傳輸嘴中輸送出，啟動電機，讓主動齒輪上的傳動軸轉動帶動主動齒輪，從而也帶動從動齒輪和從動齒輪上的傳動軸轉動，使得材料板在主動齒輪上的傳動軸和從動齒輪上的傳動軸的影響下向沖壓臺移動，方便了對材料板的輸送，通過設置支撐座，當?shù)谝还ぷ髋_在沖壓盒的沖壓下產生廢料時，廢料會通過第一工作臺上的廢料口掉落進廢料槽內，然后在通過底板上的通口和支撐座上的通槽掉落進廢料箱內，有效的防止了壓折過程中卡料的情況，讓廢料能夠被廢料箱所收集，方便了工作人員的操作。

技術特征：

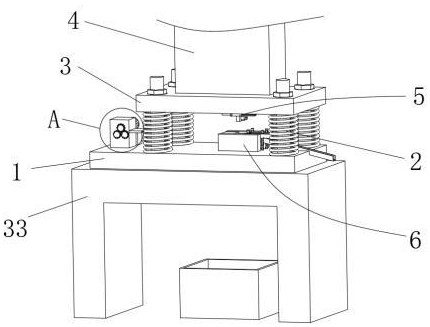

1.一種長尾夾成型模具，其特征在于，包括：底板（1），所述底板（1）的頂部固定連接有多個彈簧柱（2），所述彈簧柱（2）上均套設有同一壓板（3），所述壓板（3）的頂部固定連接有推桿（4），所述壓板（3）的底部安裝有沖壓盒（31）和折彎機構（5），所述底板（1）的頂部在所述沖壓盒（31）和所述折彎機構（5）的下方設置有放模機構（6），所述折彎機構（5）包括與所述壓板（3）的底部固定連接的安裝殼（16），所述安裝殼（16）的內部滑動連接有兩個滑塊（25），兩個所述滑塊（25）的底部分別固定連接有第一沖壓塊（23）和第二沖壓塊（24），所述安裝殼（16）的一側轉動連接有可對所述滑塊（25）進行限位的擋板（17），所述安裝殼（16）的一側固定連接有第二c形框（18），所述第二c形框（18）的內部設置有對所述擋板（17）進行限位的擋棍（19），所述擋棍（19）的一端貫穿所述安裝殼（16）的內壁與所述安裝殼（16）的另一側內壁抵觸，所述擋棍（19）的另一端貫穿所述第二c形框（18）固定連接有別塊（20），所述擋棍（19）的表面在所述第二c形框（18）的內部套設有第二彈簧（22），所述擋棍（19）的表面在靠近所述安裝殼（16）的一側固定連接有與所述第二彈簧（22）抵觸的凸塊（32），所述別塊（20）的側面轉動連接有o形框（21），所述放模機構（6）包括與所述底板（1）的頂部固定連接的沖壓臺（7），所述沖壓臺（7）的頂部設置有第一工作臺（9）和第二工作臺（10），所述沖壓臺（7）靠近所述第一工作臺（9）的一側底部開設有廢料槽（8），所述第一工作臺（9）位于所述沖壓盒（31）的下方且開設有若干個連通至所述廢料槽（8）的廢料口，所述底板（1）的頂部開設有與所述廢料槽（8）相連通的通口，所述第二工作臺（10）的頂部開設有折彎槽（11）。

2.根據權利要求1所述的長尾夾成型模具，其特征在于，所述第二工作臺（10）遠離所述第一工作臺（9）的一側設置有第一c形框（12），所述底板（1）的頂部螺紋連接有多個螺釘（13），所述螺釘（13）上均套設有第一彈簧（14），所述第一彈簧（14）的頂部均與所述第一c形框（12）抵觸，所述第一c形框（12）的一側與所述第二工作臺（10）抵觸。

3.根據權利要求2所述的長尾夾成型模具，其特征在于，所述第一c形框（12）的內壁抵觸有呈料框（15），所述呈料框（15）的一端與所述第二工作臺（10）固定連接。

4.根據權利要求1所述的長尾夾成型模具，其特征在于，所述底板（1）的頂部在遠離所述彈簧柱（2）的一側固定連接有傳輸箱（26），所述傳輸箱（26）的一側設置有主動齒輪（27）和兩個從動齒輪（28），所述主動齒輪（27）和所述從動齒輪（28）均有傳動軸貫穿所述傳輸箱（26），所述主動齒輪（27）的傳動軸貫穿所述傳輸箱（26）后固定連接有電機，所述主動齒輪（27）和兩個所述從動齒輪（28）分別嚙合，所述傳輸箱（26）靠近所述彈簧柱（2）的一側固定連接有用于出料的傳輸嘴，所述傳輸箱（26）遠離所述彈簧柱（2）的一側開設有用于進料的傳輸口。

5.根據權利要求1所述的長尾夾成型模具，其特征在于，所述折彎槽（11）的底部固定連接有若干個第三彈簧（29），所述第三彈簧（29）的頂部固定連接有同一個墊板（30）。

6.根據權利要求1所述的長尾夾成型模具，其特征在于，所述底板（1）的底部固定連接有支撐座（33），所述支撐座（33）的頂部開設有與所述底板（1）上的通口相連通的通槽，所述支撐座（33）的內部可放置用于接住廢料的廢料箱。

技術總結
本技術提供一種長尾夾成型模具，屬于長尾夾加工技術領域；包括底板，所述底板的頂部固定連接有多個彈簧柱，所述彈簧柱上均套設有同一壓板，所述壓板的頂部固定連接有推桿，所述壓板的底部安裝有沖壓盒和折彎機構，所述底板的頂部在所述沖壓盒和所述折彎機構的下方設置有放模機構。本技術通過設置折彎機構，當?shù)谝粵_壓塊和第二沖壓塊因損壞或需要更換不同的型號時，拉住O形框，使其通過別塊帶動擋棍移動，讓擋棍不再對擋板限位，再轉動擋板，讓擋板不再對滑塊限位，此時便可將第一沖壓塊和第二沖壓塊直接抽出，更換新的型號的沖壓塊，更換好后重新轉動擋板再松開O形框，在第二彈簧和凸塊的配合下?lián)豕鲝臀唬隳軐醢逯匦孪尬弧?br/>
技術研發人員：陶學林,施長安,仇宏宇
受保護的技術使用者：安徽瑞福文具有限公司
技術研發日：20240709
技術公布日：2025/4/28
