本技術涉及電源箱壓鑄生產領域，尤其涉及一種用于弱電電源箱的壓鑄生產設備。

背景技術：

1、弱電箱，顧名思義是較弱電壓線路的集中箱，一般用于現代家居裝修中，如網線，電話線，電腦的顯示器，usb線，電視的vga，色差，天線等都可以放置其中；而如果這些東西沒有順序的放，就是一大團線，非常亂，顯得不和諧，還會影響清理，弱電箱就是用來裝這些設備和理線的，因此弱電箱在近年的需求量越來越大，在生產弱電箱的生產工藝中，就需要有壓鑄這一環節。

2、現有的大多數的弱電箱板壓鑄，其多數是由人工進行手動調整材料方向來進行壓鑄工藝，其耗費人力的同時，對于壓鑄的精度并不能保證，并且在壓鑄的過程中產生的氣味碎屑，往往會飄落的外界環境造成污染，使用不便。因此，本領域技術人員提供了一種用于弱電電源箱的壓鑄生產設備，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種用于弱電電源箱的壓鑄生產設備，其具有自動壓鑄弱電箱板的功能，并且其還具有吸取壓鑄時產生的碎屑粉末的功能。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種用于弱電電源箱的壓鑄生產設備，包括箱體，所述箱體的上端面固定設置有吸塵箱，所述箱體的一側固定設置有第一電機，所述吸塵箱的下端面固定連接有吸塵板，所述吸塵板的上端面兩端均固定設置有導塵管，兩個所述導塵管遠離吸塵板的一端固定連接有吸塵風機，兩個所述吸塵風機遠離導塵管的一側固定連接有儲塵箱；

4、所述箱體的內側壁通過固定桿固定連接有傳動槽，所述第一電機的輸出端固定連接有傳動桿并貫穿設置有傳動槽，所述傳動桿的外側壁螺紋套設有滑塊，所述滑塊的下端面固定連接有電機箱，所述電機箱的下端面固定連接有滑槽塊，所述電機箱的內頂端面固定連接有第二電機，所述第二電機的輸出端固定連接有第一螺紋桿，所述第一螺紋桿的外側壁螺紋連接有連接桿，所述連接桿的外側壁兩側均固定連接有滑桿；

5、通過上述技術方案，通過設置吸塵箱、吸塵板、導塵管、吸塵風機和儲塵箱，使得裝置得以通過吸塵風機產生的吸力，通過吸塵板和導塵管對箱體內的灰塵雜物進行吸取，而后導入到儲塵箱內進行儲塵，當儲塵箱儲滿灰塵時，打開吸塵箱門進行清理，使得裝置得以清理因?yàn)閴鸿T產生的灰塵碎屑，防止污染環境，通過設置傳動槽、傳動桿、滑塊、電機箱、壓鑄板、第二電機、第一螺紋桿、連接桿、滑槽塊和滑桿，通過第一電機帶動傳動桿轉動，使得滑塊在傳動桿上滑動，從而帶動電機箱滑動，通過第二電機帶動第一螺紋桿，使得連接桿得以上下滑動，從而帶動壓鑄板進行自動壓鑄，不再需要人工進行手動調整。

6、進一步地，所述箱體的前后端面均固定設置有第三電機，兩個所述第三電機的輸出端固定連接有第二螺紋桿，兩個所述第二螺紋桿的外側壁螺紋套設有連接塊；

7、通過上述技術方案，通過設置第三電機、第二螺紋桿、連接塊和夾塊，使得裝置得以通過進料口放入材料，通過第三電機帶動第二螺紋桿進行轉動，使得螺紋套設在第二螺紋桿外側壁的連接塊隨著第二螺紋桿的轉動，從而進行滑動，通過連接塊帶動夾塊來夾緊箱板材料進行壓鑄加工。

8、進一步地，所述箱體的前端面轉動連接有箱門，所述吸塵箱的前端面轉動連接有吸塵箱門；

9、通過上述技術方案，通過設置箱門，使得工作人員得以更方便取出加工好的材料，通過設置吸塵箱門，使得裝置得以取出儲塵箱。

10、進一步地，所述箱體的一側開設有進料口；

11、通過上述技術方案，通過設置進料口，使得裝置得以進入材料。

12、進一步地；所述連接桿的下端面固定連接有壓鑄板；

13、通過上述技術方案，通過設置壓鑄板，使得裝置得以進行壓鑄材料。

14、進一步地，所述滑槽塊的內側壁兩側均滑動連接有滑桿；

15、通過上述技術方案，通過設置滑桿，連接桿得以限位滑動。

16、進一步地，兩個所述連接塊的上端面均固定連接有夾塊；

17、通過上述技術方案，通過設置夾塊，使得材料得以被夾住。

18、進一步地，所述吸塵板位于壓鑄板的上方；

19、通過上述技術方案，通過設置吸塵板位于壓鑄板的上方，使得壓鑄產生的粉末碎屑得以清理。

20、本實用新型具有如下有益效果：

21、1、本實用新型提出的一種用于弱電電源箱的壓鑄生產設備，通過設置吸塵箱、吸塵板、導塵管、吸塵風機和儲塵箱，使得裝置得以通過吸塵風機產生的吸力，通過吸塵板和導塵管對箱體內的灰塵雜物進行吸取，而后導入到儲塵箱內進行儲塵，當儲塵箱儲滿灰塵時，打開吸塵箱門進行清理，使得裝置得以清理因?yàn)閴鸿T產生的灰塵碎屑，防止污染環境。

22、2、本實用新型提出的一種用于弱電電源箱的壓鑄生產設備，通過設置第三電機、第二螺紋桿、連接塊和夾塊，使得裝置得以通過進料口放入材料，通過第三電機帶動第二螺紋桿進行轉動，使得螺紋套設在第二螺紋桿外側壁的連接塊隨著第二螺紋桿的轉動，從而進行滑動，通過連接塊帶動夾塊來夾緊箱板材料進行壓鑄加工。

23、3、本實用新型提出的一種用于弱電電源箱的壓鑄生產設備，通過設置傳動槽、傳動桿、滑塊、電機箱、壓鑄板、第二電機、第一螺紋桿、連接桿、滑槽塊和滑桿，通過第一電機帶動傳動桿轉動，使得滑塊在傳動桿上滑動，從而帶動電機箱滑動，通過第二電機帶動第一螺紋桿，使得連接桿得以上下滑動，從而帶動壓鑄板進行自動壓鑄，不再需要人工進行手動調整。

技術特征：

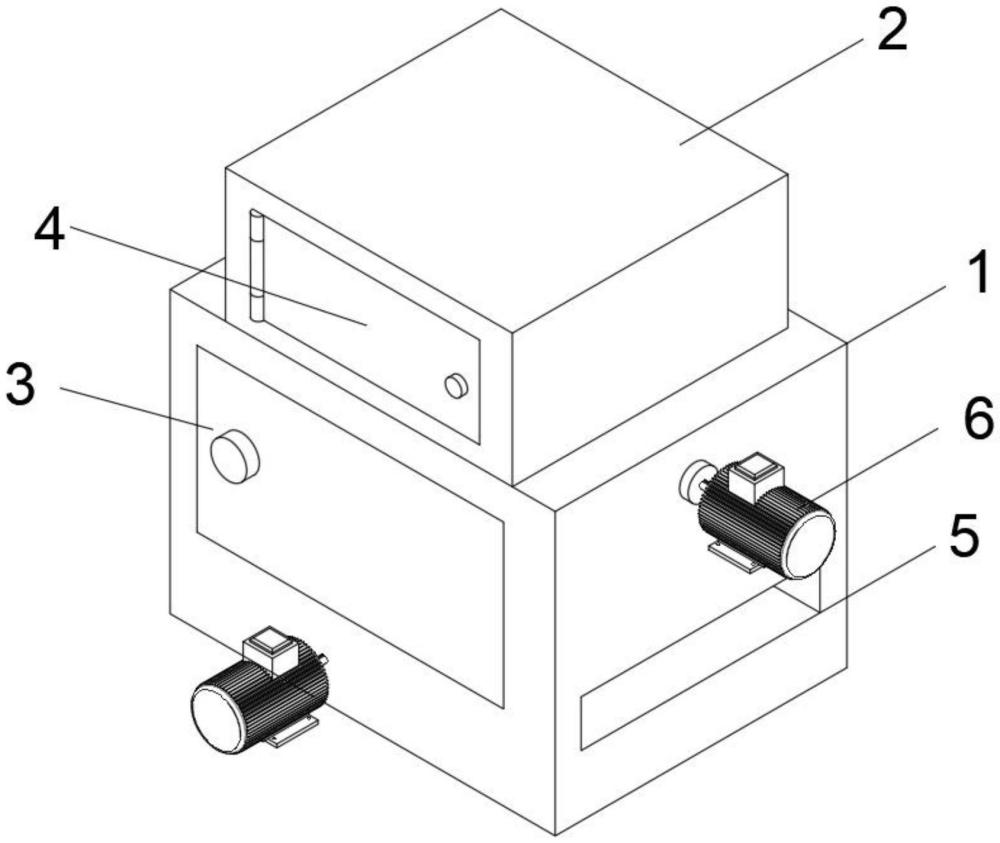

1.一種用于弱電電源箱的壓鑄生產設備，包括箱體(1)，其特征在于：所述箱體(1)的上端面固定設置有吸塵箱(2)，所述箱體(1)的一側固定設置有第一電機(6)，所述吸塵箱(2)的下端面固定連接有吸塵板(7)，所述吸塵板(7)的上端面兩端均固定設置有導塵管(8)，兩個所述導塵管(8)遠離吸塵板(7)的一端固定連接有吸塵風機(9)，兩個所述吸塵風機(9)遠離導塵管(8)的一側固定連接有儲塵箱(10)；

2.根據權利要求1所述的一種用于弱電電源箱的壓鑄生產設備，其特征在于：所述箱體(1)的前后端面均固定設置有第三電機(22)，兩個所述第三電機(22)的輸出端固定連接有第二螺紋桿(23)，兩個所述第二螺紋桿(23)的外側壁螺紋套設有連接塊(24)。

3.根據權利要求1所述的一種用于弱電電源箱的壓鑄生產設備，其特征在于：所述箱體(1)的前端面轉動連接有箱門(3)，所述吸塵箱(2)的前端面轉動連接有吸塵箱門(4)。

4.根據權利要求1所述的一種用于弱電電源箱的壓鑄生產設備，其特征在于：所述箱體(1)的一側開設有進料口(5)。

5.根據權利要求1所述的一種用于弱電電源箱的壓鑄生產設備，其特征在于：所述連接桿(19)的下端面固定連接有壓鑄板(16)。

6.根據權利要求1所述的一種用于弱電電源箱的壓鑄生產設備，其特征在于：所述滑槽塊(20)的內側壁兩側均滑動連接有滑桿(21)。

7.根據權利要求2所述的一種用于弱電電源箱的壓鑄生產設備，其特征在于：兩個所述連接塊(24)的上端面均固定連接有夾塊(25)。

8.根據權利要求1所述的一種用于弱電電源箱的壓鑄生產設備，其特征在于：所述吸塵板(7)位于壓鑄板(16)的上方。

技術總結
本技術涉及電源箱壓鑄生產領域，公開了一種用于弱電電源箱的壓鑄生產設備，包括箱體，所述箱體的上端面固定設置有吸塵箱，所述箱體的一側固定設置有第一電機，所述吸塵箱的下端面固定連接有吸塵板，所述吸塵板的上端面兩端均固定設置有導塵管，兩個所述導塵管遠離吸塵板的一端固定連接有吸塵風機，兩個所述吸塵風機遠離導塵管的一側固定連接有儲塵箱，所述箱體的內側壁通過固定桿固定連接有傳動槽，所述第一電機的輸出端固定連接有傳動桿并貫穿設置有傳動槽。本技術壓鑄生產設備，其具有自動壓鑄弱電箱板的功能，并且其還具有吸取壓鑄時產生的碎屑粉末的功能。

技術研發人員：吳婷
受保護的技術使用者：蘇州鐵帝通精工科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
