本申請涉及鍋具生產，特別涉及一種自動沖壓生產線。

背景技術：

1、目前，對于鋁質或不銹鋼鍋具，一般是通過沖壓設備配合模具沖壓成型，沖壓成型的工件還需經過后工藝系統進行工藝處理，后工藝系統包括壓嘜、壓凹和沖孔等工序。然而，在現有技術中，通常需要工作人員對鍋體依次進行上述工序，不僅耗費人力，影響工作生產效率，而且不能保證加工質量。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請?zhí)岢鲆环N自動沖壓生產線，能夠?qū)崿F(xiàn)自動化操作，降低勞動強度，提高生產效率，同時也能夠?qū)崿F(xiàn)對鍋具的精準壓嘜、精準壓凹和精準沖孔，提高產品質量。

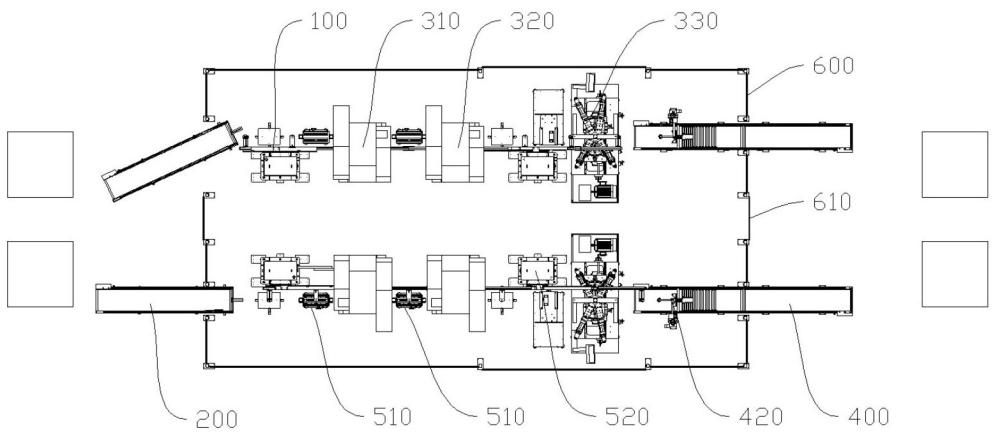

2、根據本申請實施例所述的自動沖壓生產線，包括：傳輸裝置，用于傳輸鍋具；上料裝置，設置于所述傳輸裝置的前端，所述上料裝置用于對所述鍋具進行上料；加工裝置，包括壓嘜機構、壓凹機構和沖孔機構，所述壓嘜機構、所述壓凹機構和所述沖孔機構依次排列設置于所述傳輸裝置的一側，所述壓嘜機構、所述壓凹機構和所述沖孔機構分別用于對所述鍋具進行壓嘜、壓凹和沖孔；下料裝置，設置于所述傳輸裝置的末端，所述下料裝置用于對所述鍋具進行下料；對位裝置，包括第一對位機構和第二對位機構，所述第一對位機構設置于所述壓嘜機構、所述壓凹機構的前方，所述第二對位機構設置于所述沖孔機構的前方，所述第一對位機構、所述第二對位機構分別用于對所述鍋具進行對位。

3、根據本申請實施例所述的自動沖壓生產線，至少具有如下有益效果：生產時，上料裝置對鍋具進行上料，傳輸裝置將上料裝置上的鍋具傳輸至壓嘜機構前方的第一對位機構上，以對鍋具進行壓嘜前的對位，然后再傳輸至壓嘜機構以對鍋具進行壓嘜；隨后，傳輸裝置將鍋具傳輸至壓凹機構前方的第一對位機構上，以對鍋具進行壓凹前的對位，然后再傳輸至壓凹機構以對鍋具進行壓凹；接著，傳輸裝置將鍋具傳輸至沖孔機構前方的第二對位機構上，以對鍋具進行沖孔前的對位，然后再傳輸至沖孔機構以對鍋具進行沖孔；沖完成后的鍋具被傳輸裝置傳輸至下料機構，由下料機構對鍋具進行下料。通過采用上述結構，能夠?qū)崿F(xiàn)自動化操作，降低勞動強度，提高生產效率；通過設置有對位裝置，由第一對位機構分別對壓嘜前和壓凹前的鍋具進行對位，由第二對位機構對沖孔前的鍋具進行對位，從而能夠?qū)崿F(xiàn)對鍋具的精準壓嘜、精準壓凹和精準沖孔，提高產品質量。

4、根據本申請實施例所述的自動沖壓生產線，所述第一對位機構包括第一對位機座、工作臺和對位組件，所述工作臺設置于所述第一對位機座，所述對位組件滑動設置于所述工作臺，所述對位組件滑動以對所述鍋具進行對位。

5、根據本申請實施例所述的自動沖壓生產線，所述對位組件包括多個對位桿，多個所述對位桿滑動設置于所述工作臺，所述對位桿滑動以相互靠攏或相互遠離。

6、根據本申請實施例所述的自動沖壓生產線，所述第二對位機構包括第二對位機座、模具和視覺檢測組件，所述第二對位機座設置有旋轉組件，所述模具轉動設置于所述第二對位機座，所述模具與所述旋轉組件連接，所述視覺檢測組件設置于所述模具的上方，所述視覺檢測組件與所述旋轉組件電連接。

7、根據本申請實施例所述的自動沖壓生產線，傳輸裝置包括傳輸機座、豎移機構、橫移機構和傳輸機械手，所述豎移機構設置于所述傳輸機座，所述橫移機構設置于所述橫移機構，所述傳輸機械手設置于所述橫移機構。

8、根據本申請實施例所述的自動沖壓生產線，所述上料裝置包括上料傳送帶，所述上料傳送帶與所述傳輸裝置連接，所述上料傳送帶用于將所述鍋具傳送至所述傳輸裝置。

9、根據本申請實施例所述的自動沖壓生產線，所述下料裝置包括下料傳送帶，所述下料傳送帶與所述傳輸裝置連接，所述下料傳送帶用于接收所述傳輸裝置送出的所述鍋具。

10、根據本申請實施例所述的自動沖壓生產線，所述下料裝置還包括翻轉機構，所述翻轉機構設置于所述下料傳送帶的一側，所述翻轉機構用于對所述鍋具進行翻轉。

11、根據本申請實施例所述的自動沖壓生產線，所述翻轉機構包括翻轉機座、定位組件和翻轉機械手，所述翻轉機座設置于所述下料傳送帶的一側，所述定位組件設置于所述下料傳送帶的上方，所述定位組件用于對所述鍋具進行定位，所述翻轉機械手轉動設置于所述翻轉機座且所述定位組件的上方，所述翻轉機械手用于拿持并翻轉所述鍋具。

12、根據本申請實施例所述的自動沖壓生產線，所述翻轉機構還包括導料組件，所述導料組件包括支架和多根導料輥，所述支架位于所述定位組件的下游且架設于所述下料傳送帶的兩側，多根所述導料輥轉動設置于所述支架，多根所述導料輥依次排列并向下傾斜設置，使多根所述導料輥形成的導料路線與所述下料傳送帶連接。

13、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.自動沖壓生產線，其特征在于，包括：

2.根據權利要求1所述的自動沖壓生產線，其特征在于，所述第一對位機構包括第一對位機座、工作臺和對位組件，所述工作臺設置于所述第一對位機座，所述對位組件滑動設置于所述工作臺，所述對位組件滑動以對所述鍋具進行對位。

3.根據權利要求2所述的自動沖壓生產線，其特征在于，所述對位組件包括多個對位桿，多個所述對位桿滑動設置于所述工作臺，所述對位桿滑動以相互靠攏或相互遠離。

4.根據權利要求1所述的自動沖壓生產線，其特征在于，所述第二對位機構包括第二對位機座、模具和視覺檢測組件，所述第二對位機座設置有旋轉組件，所述模具轉動設置于所述第二對位機座，所述模具與所述旋轉組件連接，所述視覺檢測組件設置于所述模具的上方，所述視覺檢測組件與所述旋轉組件電連接。

5.根據權利要求1所述的自動沖壓生產線，其特征在于，傳輸裝置包括傳輸機座、豎移機構、橫移機構和傳輸機械手，所述豎移機構設置于所述傳輸機座，所述橫移機構設置于所述橫移機構，所述傳輸機械手設置于所述橫移機構。

6.根據權利要求1所述的自動沖壓生產線，其特征在于，所述上料裝置包括上料傳送帶，所述上料傳送帶與所述傳輸裝置連接，所述上料傳送帶用于將所述鍋具傳送至所述傳輸裝置。

7.根據權利要求1所述的自動沖壓生產線，其特征在于，所述下料裝置包括下料傳送帶，所述下料傳送帶與所述傳輸裝置連接，所述下料傳送帶用于接收所述傳輸裝置送出的所述鍋具。

8.根據權利要求7所述的自動沖壓生產線，其特征在于，所述下料裝置還包括翻轉機構，所述翻轉機構設置于所述下料傳送帶的一側，所述翻轉機構用于對所述鍋具進行翻轉。

9.根據權利要求8所述的自動沖壓生產線，其特征在于，所述翻轉機構包括翻轉機座、定位組件和翻轉機械手，所述翻轉機座設置于所述下料傳送帶的一側，所述定位組件設置于所述下料傳送帶的上方，所述定位組件用于對所述鍋具進行定位，所述翻轉機械手轉動設置于所述翻轉機座且所述定位組件的上方，所述翻轉機械手用于拿持并翻轉所述鍋具。

10.根據權利要求9所述的自動沖壓生產線，其特征在于，所述翻轉機構還包括導料組件，所述導料組件包括支架和多根導料輥，所述支架位于所述定位組件的下游且架設于所述下料傳送帶的兩側，多根所述導料輥轉動設置于所述支架，多根所述導料輥依次排列并向下傾斜設置，使多根所述導料輥形成的導料路線與所述下料傳送帶連接。

技術總結
本申請公開了一種自動沖壓生產線，包括：傳輸裝置，用于傳輸鍋具；上料裝置，設置于所述傳輸裝置的前端，所述上料裝置用于對鍋具進行上料；加工裝置，包括壓嘜機構、壓凹機構和沖孔機構，所述壓嘜機構、所述壓凹機構和所述沖孔機構依次排列設置于所述傳輸裝置的一側，所述壓嘜機構、所述壓凹機構和所述沖孔機構分別用于對鍋具進行壓嘜、壓凹和沖孔；下料裝置，設置于所述傳輸裝置的末端，所述下料裝置用于對鍋具進行下料；對位裝置，包括第一對位機構和第二對位機構，所述第一對位機構設置于所述壓嘜機構、所述壓凹機構的前方，所述第二對位機構設置于所述沖孔機構的前方，所述第一對位機構、所述第二對位機構均用于對所述鍋具進行對位。

技術研發人員：區錫釗
受保護的技術使用者：江門市安諾特炊具制造有限公司
技術研發日：20240709
技術公布日：2025/4/28
