本技術涉及襯套生產，特別是涉及一種雙缸整形機。

背景技術：

1、襯套是用于機械部件外，以達到密封、磨損保護等作用的配套件，是指起襯墊作用的環套。在閥門應用領域，襯套在閥蓋之內，一般使用聚四氟乙烯或者石墨等耐腐材料，用于密封作用。銅制的襯套一般由矩形片狀的銅制坯料卷圓加工而成，襯套經過沖壓卷圓成型后，需要借助整形機對襯套內圓進行整形，提高襯套的圓柱度精度。整形過程中，襯套固定于整形模具中，整形機的整形軸沿著襯套的軸線作往復運動，整形軸插接至襯套中，整形軸的外周面抵接于襯套的內周面，在整形軸的脹緊作用下，襯套的外周面抵接于整形模具，從而完成對襯套的整形過程。

2、現有的整形機在完成襯套整形后，需要解除襯套的固定，更換新的襯套并對新的襯套進行固定，隨后才能進行下一次整形作業，兩次整形的時間間隔較長，如此會導致工作效率較為低下，需要加以改進。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種雙缸整形機。

2、本實用新型通過以下技術方案來實現上述目的：

3、一種雙缸整形機，包括支撐機構，還包括用于對工件進行整形的整形機構，整形機構固定在支撐機構上方；

4、整形機構包括固定架，第一電機安裝在固定架側面，螺紋桿安裝在第一電機輸出端，移動座安裝在螺紋桿外側，立板固定在移動座上方，氣缸固定在立板上，整形軸固定在氣缸伸縮端，固定組件安裝在固定架上方，固定組件包括放置臺，工件安裝在放置臺上，彈簧安裝在放置臺上方，伸縮桿設置在彈簧內側，升降板固定在伸縮桿上方，連接桿固定在升降板上，擠壓座固定在連接桿下方，彎桿安裝在放置臺后部，固定殼安裝在彎桿遠離放置臺的一端，第二電機安裝在固定殼內部，轉軸固定在第二電機輸出端，轉動桿固定在轉軸前部。

5、優選的，支撐機構包括底板，底塊固定在底板下方。

6、優選的，整形機構上安裝有緩沖機構，緩沖機構包括螺紋塊，安裝盤固定在螺紋塊上方，緩沖墊固定在安裝盤上方。

7、優選的，底塊與底板焊接，底塊的材質為不銹鋼。

8、優選的，第一電機與固定架通過螺栓連接，擠壓座與連接桿焊接。

9、優選的，緩沖墊與安裝盤粘接，緩沖墊的材質為橡膠。

10、與現有技術相比，本實用新型的有益效果如下：

11、通過設置整形機構，使用裝置時，將兩個工件放置在放置臺上，啟動裝置運行，第一電機和第二電機開始正轉，第二電機通過轉軸帶動轉動桿順時針轉動，轉動桿順時針轉動對右側升降板進行擠壓，右側升降板在壓力的作用下下降，右側升降板通過右側連接桿帶動右側擠壓座下降，右側彈簧和右側伸縮桿被壓縮，右側擠壓座下降對右側工件進行固定，第一電機運行帶動螺紋桿正轉，螺紋桿正轉帶動移動座向右移動，整形軸隨之向右移動，整形軸與右側工件對應時第一電機停止運行，隨后氣缸運行帶動整形軸移動，整形軸移動插入右側工件，兩個整形軸共同協作對右側工件進行整形，右側工件整形完成后氣缸運行帶動整形軸恢復原位，接著第一電機和第二電機反轉，轉動桿逆時針轉動使得左側工件被固定，移動座向左移動使得整形軸與左側工件對應，隨后氣缸驅動整形軸移動對左側工件進行整形，在此過程中，工作人員可以對右側完成整形的工件進行更換，采用上述方式能夠縮短兩次整形的時間間隔，有效提高了工作效率。

技術特征：

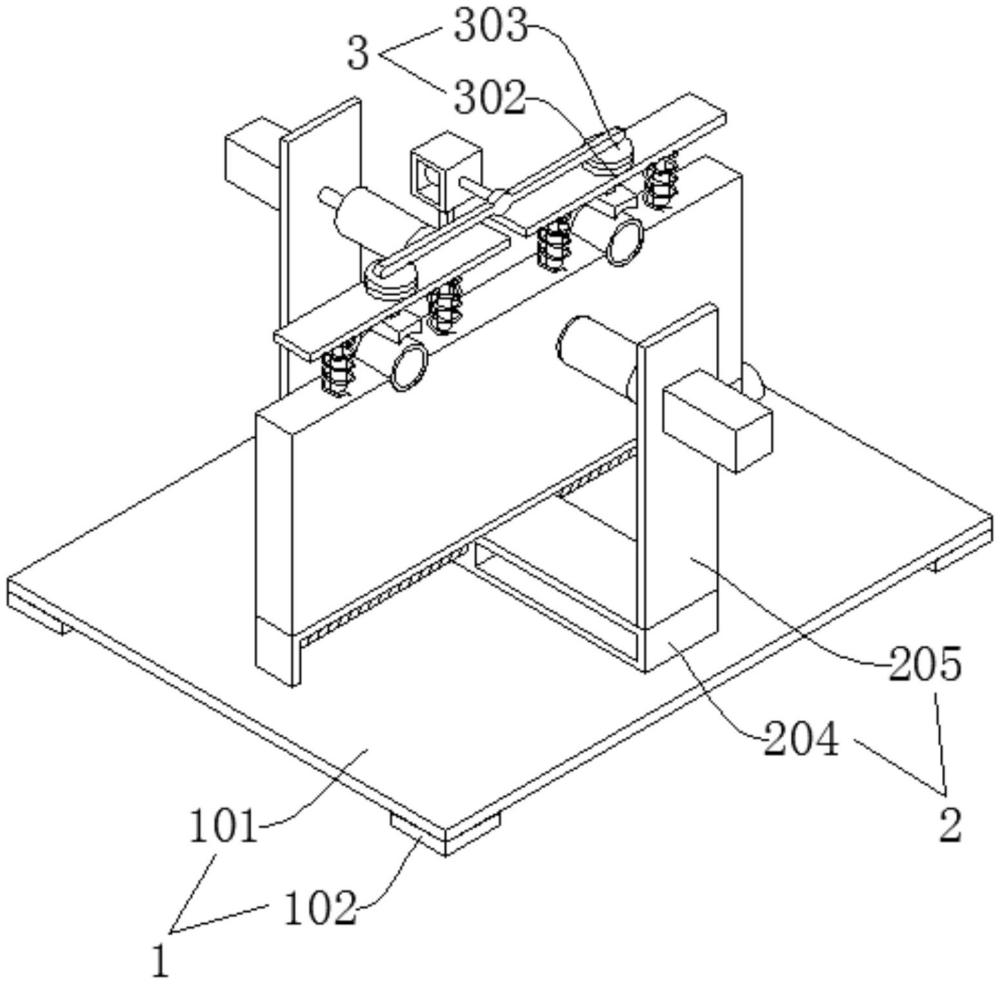

1.一種雙缸整形機，包括支撐機構(1)，其特征在于：還包括用于對工件(209)進行整形的整形機構(2)，所述整形機構(2)固定在所述支撐機構(1)上方；

2.根據權利要求1所述的一種雙缸整形機，其特征在于：所述支撐機構(1)包括底板(101)，底塊(102)固定在所述底板(101)下方。

3.根據權利要求2所述的一種雙缸整形機，其特征在于：所述整形機構(2)上安裝有緩沖機構(3)，所述緩沖機構(3)包括螺紋塊(301)，安裝盤(302)固定在所述螺紋塊(301)上方，緩沖墊(303)固定在所述安裝盤(302)上方。

4.根據權利要求2所述的一種雙缸整形機，其特征在于：所述底塊(102)與所述底板(101)焊接，所述底塊(102)的材質為不銹鋼。

5.根據權利要求1所述的一種雙缸整形機，其特征在于：所述第一電機(202)與所述固定架(201)通過螺栓連接，所述擠壓座(214)與所述連接桿(213)焊接。

6.根據權利要求3所述的一種雙缸整形機，其特征在于：所述緩沖墊(303)與所述安裝盤(302)粘接，所述緩沖墊(303)的材質為橡膠。

技術總結
本技術涉及襯套生產技術領域，特別是涉及一種雙缸整形機，包括支撐機構，還包括用于對工件進行整形的整形機構，整形機構固定在支撐機構上方。本技術通過設置整形機構，工件放置完成后啟動裝置運行，第一電機和第二電機開始正轉，第二電機驅動轉動桿順時針轉動使得右側工件被固定，第一電機正轉使得移動座和整形軸向右移動，整形軸與右側工件對應時第一電機停止運行，隨后氣缸驅動整形軸對右側工件進行整形，右側工件整形完成后氣缸運行帶動整形軸恢復原位，接著第一電機和第二電機反轉，轉動桿逆時針轉動使得左側工件被固定，移動座向左移動使得整形軸與左側工件對應，隨后氣缸驅動整形軸移動對左側工件進行整形。

技術研發人員：康軍,李志
受保護的技術使用者：知幾科技（天津）有限公司
技術研發日：20240709
技術公布日：2025/4/28
