本技術涉及剪板機的，具體為一種剪板機剪板抗扭曲裝置。

背景技術：

1、剪板機是用一個刀片相對另一刀片作往復直線運動剪切板材的機器。是借于運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。剪板機屬于鍛壓機械中的一種，主要作用就是金屬加工行業。產品廣泛適用于航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器、裝潢等行業提供所需的專用機械和成套設備。現有剪板機為斜刃剪板機，由于帶有剪切角,使得被剪下部分板材存在彎曲應力，會使被剪下板材彎曲并扭曲變形，下料寬度尺寸越窄，其扭曲程度越大，剪切后扭曲程度大的板材不經過專用矯平機矯平，會成為廢料，無法使用。

2、現有的剪板機抗扭曲裝置都是在刀架下部布置若干組支撐油缸，通過壓力閥背壓平衡被剪板材的扭曲應力，使之不發生扭曲變形，但是存在如下缺點：由于油缸行程長且數量多，導致增加了設備成本與維護成本。

技術實現思路

1、本實用新型的目的是為了提供一種剪板機剪板抗扭曲裝置，以解決由于油缸行程長且數量多，導致增加了設備成本與維護成本的問題。

2、為了實現上述實用新型目的，本實用新型采用了以下技術方案：一種剪板機剪板抗扭曲裝置，包括下刀片，所述下刀片固定在剪板機工作臺的頂面，所述剪板機工作臺的后側壁固定有若干個固定座，所述剪板機工作臺的上方設有上刀片，若干個所述固定座的內部分別可移動的設置有支撐架，若干個所述支撐架的頂面分別固定有防滑墊，若干個所述支撐架的內部分別設有兩個調節螺柱，兩個所述調節螺柱分別貫穿支撐架的內部，兩個所述調節螺柱的外壁分別環繞有若干個壓縮彈簧，最上端的兩個所述壓縮彈簧的頂端分別與支撐架的底面固定連接，兩個所述調節螺柱的螺紋端分別螺紋連接有兩個螺母，兩個所述調節螺柱分別通過兩個螺母固定在支撐架。

3、優選的，若干個所述固定座與若干個支撐架之間分別設有導向套。

4、優選的，兩個所述調節螺柱的外壁分別設有若干個穩固套，若干個所述穩固套分別間隔設置在若干個壓縮彈簧之間。

5、優選的，所述調節螺柱的底端固定有固定底板，所述固定底板的頂面與最下端的兩個壓縮彈簧的底端固定連接。

6、優選的，所述固定底板的內部螺紋連接有螺栓，所述固定底板通過螺栓固定在基礎上。

7、優選的，所述支撐架的上平面為傾斜平面。

8、與現有技術相比，采用了上述技術方案的一種剪板機剪板抗扭曲裝置，具有如下有益效果：

9、一、在使用中，通過調整壓縮彈簧的壓縮量可改變夾緊力的大小，使被剪板料不產生扭曲變形，裝置整體結構簡單、使用方便，制造成本低、可靠性高，從而降低了設備成本與維護成本；

10、二、在使用中，固定座通過導向套將支撐架穩固在剪板機工作臺的側壁上，減少晃動，有效增強了整裝置的穩定性，提高了工作效率和剪切精度。通過穩固套利于支撐壓縮彈簧，在剪切過程中保持壓縮彈簧的穩定性，確保夾緊力的均衡和持久性；

11、三、在使用中，通過固定底板利于對調節螺柱提供支撐力，增加了與基礎接觸的面積，從而增強了整個裝置的穩定性，提高了剪切作業的安全性和效率。通過螺栓利于將固定底板固定在基礎上，進而能夠提高固定底板的穩定性，從而提高了裝置的穩定性。

技術特征：

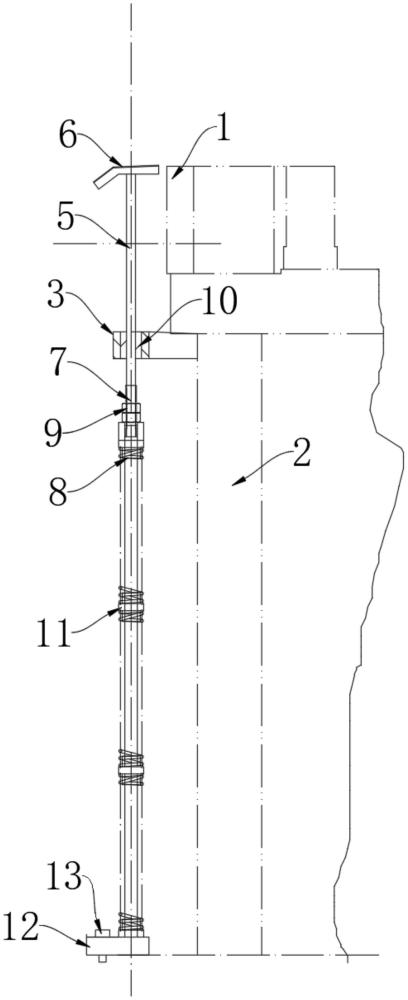

1.一種剪板機剪板抗扭曲裝置，包括下刀片(1)，所述下刀片(1)固定在剪板機工作臺(2)的頂面，其特征在于，所述剪板機工作臺(2)的后側壁固定有若干個固定座(3)，所述剪板機工作臺(2)的上方設有上刀片(4)，若干個所述固定座(3)的內部分別可移動的設置有支撐架(5)，若干個所述支撐架(5)的頂面分別固定有防滑墊(6)，若干個所述支撐架(5)的內部分別設有兩個調節螺柱(7)，兩個所述調節螺柱(7)分別貫穿支撐架(5)的內部，兩個所述調節螺柱(7)的外壁分別環繞有若干個壓縮彈簧(8)，最上端的兩個所述壓縮彈簧(8)的頂端分別與支撐架(5)的底面固定連接，兩個所述調節螺柱(7)的螺紋端分別螺紋連接有兩個螺母(9)，兩個所述調節螺柱(7)分別通過兩個螺母(9)固定在支撐架(5)。

2.根據權利要求1所述的一種剪板機剪板抗扭曲裝置，其特征在于：若干個所述固定座(3)與若干個支撐架(5)之間分別設有導向套(10)。

3.根據權利要求2所述的一種剪板機剪板抗扭曲裝置，其特征在于：兩個所述調節螺柱(7)的外壁分別設有若干個穩固套(11)，若干個所述穩固套(11)分別間隔設置在若干個壓縮彈簧(8)之間。

4.根據權利要求3所述的一種剪板機剪板抗扭曲裝置，其特征在于：所述調節螺柱(7)的底端固定有固定底板(12)，所述固定底板(12)的頂面與最下端的兩個壓縮彈簧(8)的底端固定連接。

5.根據權利要求4所述的一種剪板機剪板抗扭曲裝置，其特征在于：所述固定底板(12)的內部螺紋連接有螺栓(13)，所述固定底板(12)通過螺栓(13)固定在基礎上。

6.根據權利要求1所述的一種剪板機剪板抗扭曲裝置，其特征在于：所述支撐架(5)的上平面為傾斜平面。

技術總結
本技術涉及剪板機的領域，公開了一種剪板機剪板抗扭曲裝置，包括下刀片，所述下刀片固定在剪板機工作臺的頂面，所述剪板機工作臺的后側壁固定有若干個固定座，若干個所述支撐架的內部分別設有兩個調節螺柱，兩個所述調節螺柱分別貫穿支撐架的內部，兩個所述調節螺柱的外壁分別環繞有若干個壓縮彈簧，兩個所述調節螺柱的螺紋端分別螺紋連接有兩個螺母，兩個所述調節螺柱分別通過兩個螺母固定在支撐架。在本技術中，通過調整壓縮彈簧的壓縮量可改變夾緊力的大小，使被剪板料不產生扭曲變形，裝置整體結構簡單、使用方便，制造成本低、可靠性高，從而降低了設備成本與維護成本。

技術研發人員：何劉卿
受保護的技術使用者：沃得精機（中國）有限公司
技術研發日：20240710
技術公布日：2025/4/28
