本技術涉及攝像頭工藝，具體涉及一種濾光玻璃貼裝設備。

背景技術：

1、攝像頭模組是一種用于捕捉影像，集成多種組件的電子設備。濾光玻璃在攝像頭模組中對進入攝像頭模組的光進行處理，其上表面實現濾光，下表面實現增透。在攝像頭模組生產工藝的封裝前段，需要進行濾光玻璃的貼裝。

2、在濾光玻璃的貼裝工藝中，首先由點膠頭在基板上點膠，之后將濾光玻璃貼裝設備的貼裝頭從放置盤上吸取，通過影像結構對濾光玻璃的幾何中心進行辨識，最終將濾光玻璃貼到基板上。在進行濾光玻璃的移動時，首先要進行抽真空，吸住濾光玻璃，在濾光玻璃與基板接觸貼合后，再進行破真空，使濾光玻璃脫離貼裝頭。

3、現有技術采用的濾光玻璃貼裝設備，其抽真空與破真空的電磁氣管為合并的一根，中間連接一個雙向的空氣過濾器后，再與貼裝頭連接。但由于共用管道，抽真空時抽取的空氣會有一部分留在管道內，且這部分氣體沒有經過空氣過濾器的過濾，這部分不潔凈的空氣在破真空時會隨著破真空的潔凈氣體一同吹出，并接觸濾光玻璃的光學有效區，造成對光學有效區的損傷，影響整體良率。

技術實現思路

1、有鑒于此，本實用新型的目的在于提供一種濾光玻璃貼裝設備，保證破真空時吹出氣體的潔凈，有效避免了不潔凈氣體對濾光玻璃光學有效區的損傷，提高了整體良率。

2、本實用新型實施例提供了一種濾光玻璃貼裝設備，包括：

3、貼裝頭，內部開設有氣道；

4、吸嘴組件，安裝于所述貼裝頭端部，所述吸嘴組件與所述氣道的一端連通；

5、真空結構，安裝于所述貼裝頭的一側，所述真空結構包括第一真空管、第二真空管和第一空氣過濾器，所述第一空氣過濾器設置于所述第一真空管和所述第二真空管之間，所述第二真空管遠離所述第一空氣過濾器一端與所述氣道連通；

6、破真空結構，安裝于所述貼裝頭的一側，所述破真空結構包括第一破真空管、第二破真空管和第二空氣過濾器，所述第二空氣過濾器設置于所述第一破真空管和所述第二破真空管之間，所述第二破真空管遠離所述第二空氣過濾器一端與所述氣道連通。

7、可選地，所述貼裝設備還包括壓力控制結構，所述壓力控制結構設置在所述貼裝頭上方，且下部延伸入所述貼裝頭中，所述壓力控制結構用于控制所述貼裝頭下壓的壓力。

8、可選地，所述貼裝頭一側安裝有中空的接入件，所述接入件與所述氣道遠離所述吸嘴組件的一端連通，所述接入件一側分別與所述第二真空管和所述第二破真空管連通，所述貼裝頭通過所述接入件與所述第二真空管和所述第二破真空管連接。

9、可選地，所述吸嘴組件包括吸嘴、接觸部和固定器，所述吸嘴下端設置有接觸部，所述接觸部包括具有底部開口的避讓槽，所述吸嘴上端連接有所述固定器。

10、可選地，所述接觸部形狀與濾光玻璃形狀相適應，所述避讓槽在水平截面上面積大于所述濾光玻璃的光學有效區面積。

11、可選地，所述接觸部的水平截面形狀包括矩形，所述避讓槽的水平截面形狀包括矩形。

12、可選地，所述第一空氣過濾器和所述第二空氣過濾器為單向過濾器。

13、可選地，所述吸嘴組件還包括連接件，所述連接件上端與所述貼裝頭連接，下端與所述固定器連接。

14、可選地，所述貼裝設備還包括安裝架，所述安裝架上端面安裝有所述壓力控制結構，下端面安裝有所述貼裝頭。

15、可選地，所述安裝架側面連接有至少一個側板，至少一個所述側板上分別安裝有所述第一空氣過濾器和所述第二空氣過濾器。

16、本實用新型實施例提供了一種濾光玻璃貼裝設備，將真空結構與破真空結構的管道分別設置，避免抽真空時停留在管道中的不潔凈氣體被破真空氣體帶出，對濾光玻璃的光學有效區造成影響。同時，將雙向的空氣過濾器改為單向的第一過濾器和第二過濾器，并分別設置于真空結構和破真空結構內，使得單個空氣過濾器內氣體單向流動，獲得更好的過濾效果，以保護光學有效區。

技術特征：

1.一種濾光玻璃貼裝設備，其特征在于，所述貼裝設備包括：

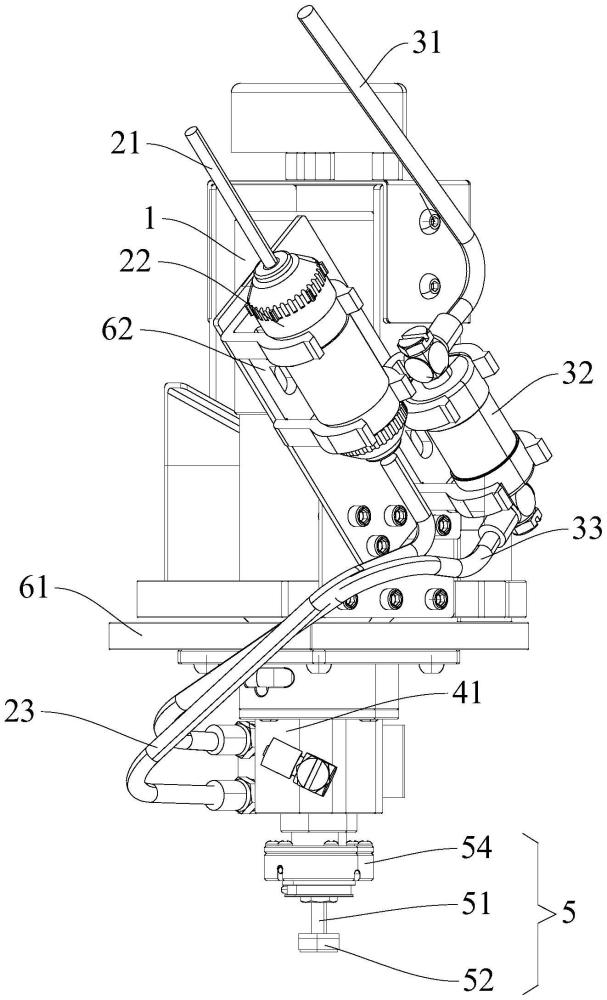

2.根據權利要求1所述的貼裝設備，其特征在于，所述貼裝設備還包括壓力控制結構(1)，所述壓力控制結構(1)設置在所述貼裝頭(41)上方，且下部延伸入所述貼裝頭(41)中，所述壓力控制結構(1)用于控制所述貼裝頭(41)下壓的壓力。

3.根據權利要求1所述的貼裝設備，其特征在于，所述貼裝頭(41)一側安裝有中空的接入件(43)，所述接入件(43)與所述氣道(42)遠離所述吸嘴組件(5)的一端連通，所述接入件(43)一側分別與所述第二真空管(23)和所述第二破真空管(33)連通，所述貼裝頭(41)通過所述接入件(43)與所述第二真空管(23)和所述第二破真空管(33)連接。

4.根據權利要求1所述的貼裝設備，其特征在于，所述吸嘴組件(5)包括吸嘴(51)、接觸部(52)和固定器(53)，所述吸嘴(51)下端設置有接觸部(52)，所述接觸部(52)包括具有底部開口的避讓槽(55)，所述吸嘴(51)上端連接有所述固定器(53)。

5.根據權利要求4所述的貼裝設備，其特征在于，所述接觸部(52)形狀與濾光玻璃(7)形狀相適應，所述避讓槽(55)在水平截面上面積大于所述濾光玻璃(7)的光學有效區(71)面積。

6.根據權利要求4所述的貼裝設備，其特征在于，所述接觸部(52)的水平截面形狀包括矩形，所述避讓槽(55)的水平截面形狀包括矩形。

7.根據權利要求1所述的貼裝設備，其特征在于，所述第一空氣過濾器(22)和所述第二空氣過濾器(32)為單向過濾器。

8.根據權利要求4所述的貼裝設備，其特征在于，所述吸嘴組件(5)還包括連接件(54)，所述連接件(54)上端與所述貼裝頭(41)連接，下端與所述固定器(53)連接。

9.根據權利要求2所述的貼裝設備，其特征在于，所述貼裝設備還包括安裝架(61)，所述安裝架(61)上端面安裝有所述壓力控制結構(1)，下端面安裝有所述貼裝頭(41)。

10.根據權利要求9所述的貼裝設備，其特征在于，所述安裝架(61)側面連接有至少一個側板(62)，至少一個所述側板(62)上分別安裝有所述第一空氣過濾器(22)和所述第二空氣過濾器(32)。

技術總結
本技術實施例公開了一種濾光玻璃貼裝設備，包括貼裝頭、吸嘴組件、真空結構和破真空結構。真空結構包括第一真空管、第二真空管和第一空氣過濾器，破真空結構包括第一破真空管、第二破真空管和第二空氣過濾器。通過將真空結構與破真空結構的管道分別設置，避免抽真空時停留在管道中的不潔凈氣體被破真空氣體帶出，對濾光玻璃的光學有效區造成影響。同時，將雙向的空氣過濾器改為單向的第一過濾器和第二過濾器，并分別設置于真空結構和破真空結構內，使得單個空氣過濾器內氣體單向流動，獲得更好的過濾效果，以保護光學有效區。
