本技術涉及折彎模具，具體為一種便于更換的折彎模具。

背景技術：

1、鈑金件是一種金屬加工工藝，主要針對金屬薄板進行綜合冷加工，包括剪、沖/切/復合、折、焊接、鉚接、拼接、成型等。鈑金件生產的過程中通常需要折彎機進行折彎加工，折彎機模具，是折彎機用來成型加工板料的工具，這種工具有各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工，用以在折彎機壓力的作用下使坯料成為有特定形狀和尺寸的制件的工具。

2、現有的折彎模具通常由驅動件驅動下壓的上模具、固定于平臺頂部的下模具、支撐結構等組件組成，利用上模具下壓下模具上的金屬件實現對金屬件的折彎，而在下模具進行安裝時，通常使用多個螺栓將其固定于平臺的頂部，從而在需要對下模具進行安裝和拆卸時，需要使用工具擰動螺栓，使得對下模具的安裝和拆卸操作較為繁瑣不便，不便于對下模具進行更換，為此，我們提出一種便于更換的折彎模具。

技術實現思路

1、本實用新型的目的在于提供一種便于更換的折彎模具，以解決上述背景技術中提出的使用螺栓固定不便于對下模具進行更換的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于更換的折彎模具，包括：

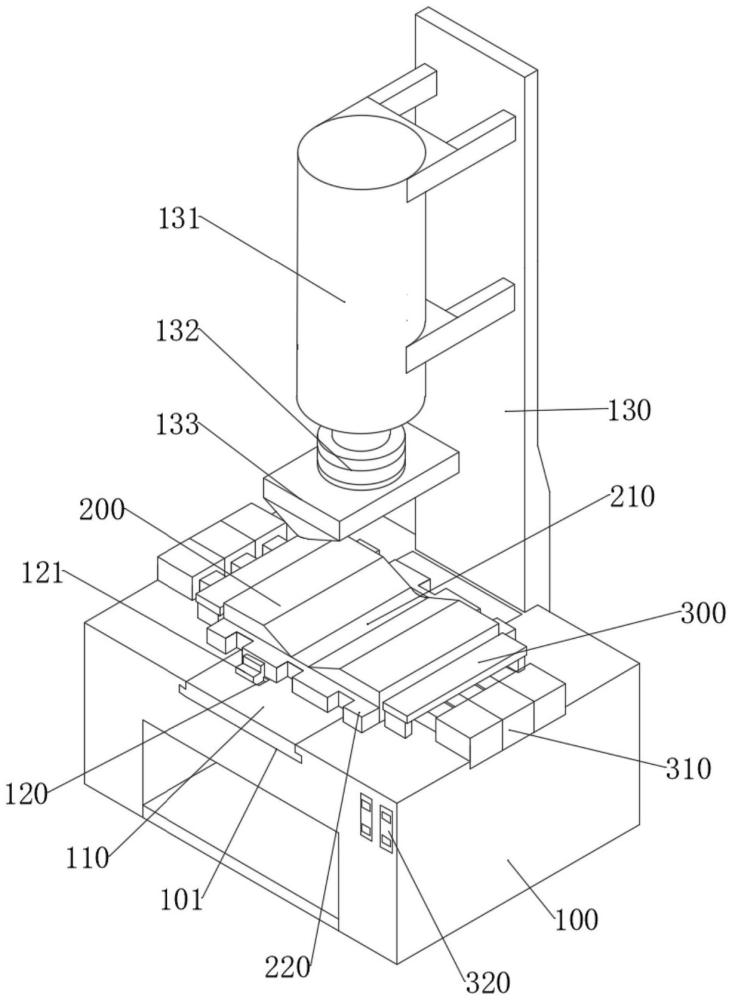

3、平臺，所述平臺頂部開設有滑動槽，所述滑動槽內部設置有滑動板，所述平臺頂部固接有支撐柱，所述支撐柱側壁設置有驅動件，所述驅動件動力輸出端設置有轉動盤，所述轉動盤底部設置有上模具；

4、下模具，所述下模具設置于滑動板的頂部，所述下模具底部設置有配合于滑動板的轉動柱，所述下模具頂部設置有壓彎槽，所述下模具側壁開設有鎖定孔，所述下模具側壁固接有側邊鎖條；

5、限位件，所述限位件固接于平臺的頂部，所述限位件側壁配合有伸縮柱，所述伸縮柱電性連接有控制開關。

6、優選的，所述滑動板頂部開設有定位孔。

7、優選的，所述定位孔頂部設置有配合于側邊鎖條的定位塊。

8、優選的，所述側邊鎖條側壁開設有多個卡接孔。

9、優選的，所述伸縮柱固接于平臺的頂部。

10、優選的，所述控制開關固接于平臺的側壁。

11、優選的，所述上模具配合于下模具的頂部。

12、與現有技術相比，本實用新型的有益效果是：

13、1、本實用新型通過將下模具的滑動板配合滑動槽進行推動安裝后，此時下模具配合于平臺兩端的伸縮柱之間，而后伸縮柱伸展后穿過限位件的底部配合鎖定孔進行鎖定，可實現對下模具的便利的安裝，從而便于對折彎模具的下模具進行便利的更換，省去了使用工具擰動螺栓對下模具進行安裝和拆卸的麻煩，節省了人力，增加了折彎模具使用時的便利性。

14、2、本實用新型在進行安裝下模具的同時，可取下定位塊，此時握住滑動板可將頂部的下模具轉動90度，而后再進行下模具的安裝，此時伸縮柱伸展可配合側邊鎖條的卡接孔對下模具進行鎖定，而轉動上模具時配合轉動盤對上模具進行轉動90度調節，從而可實現對下模具和上模具進行轉動調節，提升了折彎模具使用時對多種角度需求的適用性，便于對折彎模具進行使用。

技術特征：

1.一種便于更換的折彎模具，其特征在于，包括：

2.根據權利要求1所述的一種便于更換的折彎模具，其特征在于：所述滑動板(110)頂部開設有定位孔(120)。

3.根據權利要求2所述的一種便于更換的折彎模具，其特征在于：所述定位孔(120)頂部設置有配合于側邊鎖條(220)的定位塊(121)。

4.根據權利要求1所述的一種便于更換的折彎模具，其特征在于：所述側邊鎖條(220)側壁開設有多個卡接孔(221)。

5.根據權利要求1所述的一種便于更換的折彎模具，其特征在于：所述伸縮柱(310)固接于平臺(100)的頂部。

6.根據權利要求1所述的一種便于更換的折彎模具，其特征在于：所述控制開關(320)固接于平臺(100)的側壁。

7.根據權利要求1所述的一種便于更換的折彎模具，其特征在于：所述上模具(133)配合于下模具(200)的頂部。

技術總結
本技術涉及折彎模具技術領域，公開了一種便于更換的折彎模具，包括平臺，平臺頂部開設有滑動槽，滑動槽內部設置有滑動板，平臺頂部固接有支撐柱，支撐柱側壁設置有驅動件，本技術通過將下模具的滑動板配合滑動槽進行推動安裝后，此時下模具配合于平臺兩端的伸縮柱之間，而后伸縮柱伸展后穿過限位件的底部配合鎖定孔進行鎖定，可實現對下模具的便利的安裝，從而便于對折彎模具的下模具進行便利的更換，省去了使用工具擰動螺栓對下模具進行安裝和拆卸的麻煩，節省了人力，增加了折彎模具使用時的便利性。

技術研發人員：凌國晴,向衛,周岷,楊秀峰
受保護的技術使用者：昆山永順電子科技發展有限公司
技術研發日：20240710
技術公布日：2025/4/28
