本技術涉及龍門加工，特別的涉及一種大型龍門加工中心用防護裝置。

背景技術：

1、在龍門加工中心進行使用時，需要利用防護裝置來對加工中心進行防護，從而避免加工過程中碎屑以及磨削液濺射到外界，可是一般的防護裝置在使用時由于裝置的體積較大，導致便攜性較差，從而不便于裝置的儲存以及運輸，進而不利于裝置的使用。

技術實現思路

1、本實用新型的目的在于提供一種大型龍門加工中心用防護裝置，以解決上述背景技術中提出的問題。

2、一種大型龍門加工中心用防護裝置，包括儲存倉和氣囊層：所述儲存倉的一側呈敞開狀，所述儲存倉的另一側開設有固定道，所述儲存倉靠近固定道的一側設置有氣囊層，所述氣囊層折疊儲存在儲存倉的內部。

3、優選的，所述儲存倉敞開的一端套設有固定帽，所述固定帽的邊角處設置有第一固定孔。

4、當裝置在進行轉運時，氣囊層會儲存在儲存倉的內部，從而減小裝置的體積，便于裝置整體的轉運，而通過將螺栓穿過第一固定孔與儲存倉進行連接，可以有效的對儲存倉進行固定，從而避免轉運過程中氣囊層出現滑出的現象。

5、優選的，所述儲存倉的側面開設有第二固定孔，所述儲存倉的側面設置有機床。

6、當進行防護時，將螺栓穿過第二固定孔與機床進行連接從而對儲存倉進行固定，從而避免裝置在使用時，儲存倉和機床的相對位置發生變化。

7、優選的，所述氣囊層的末端設置有固定層，所述氣囊層的側面設置有氣閥。

8、當裝置在進行防護時，將氣囊層從固定道內伸出，從而調整氣囊層的初始高度，之后通過氣閥往氣囊層的內部充入氣體，從而使得氣囊層膨脹，進而使氣囊層遮罩住機床對其進行防護。

9、優選的，2個所述氣囊層和固定層貼合，且固定層被固定繩貫穿。

10、當裝置在進行使用時，利用固定繩穿過固定層對氣囊層進行固定，在利用氣囊層進行防護時，可以通過調整氣囊層內的氣壓調整氣囊層的整體弧度，當氣囊層內氣壓大時，氣囊層會被氣體撐開，導致氣囊層距機床較遠，而氣囊層內氣壓較小時，氣囊層距機床較近。

11、本實用新型的有益效果是：

12、1、當裝置在運輸和儲存時，可以將氣囊層內氣體放出，從而減小裝置的體積，將氣囊層放置在儲存倉內進行儲存和運輸，而在對裝置進行使用時，將儲存倉和機床進行連接，然后對氣囊層進行充氣，從而利用氣囊層來防止機床內的碎屑濺出，并且氣囊層接近機床的一側進行了加厚處理，表面附著有彈性布料，從而避免氣囊層的損壞，并且通過設置氣囊層的氣壓，可以使其具有較大的彈性，進一步提高裝置的穩定性。

技術特征：

1.一種大型龍門加工中心用防護裝置，其特征在于，包括儲存倉(1)和氣囊層(6)：所述儲存倉(1)的一側呈敞開狀，所述儲存倉(1)的另一側開設有固定道(5)，所述儲存倉(1)靠近固定道(5)的一側設置有氣囊層(6)，所述氣囊層(6)折疊儲存在儲存倉(1)的內部。

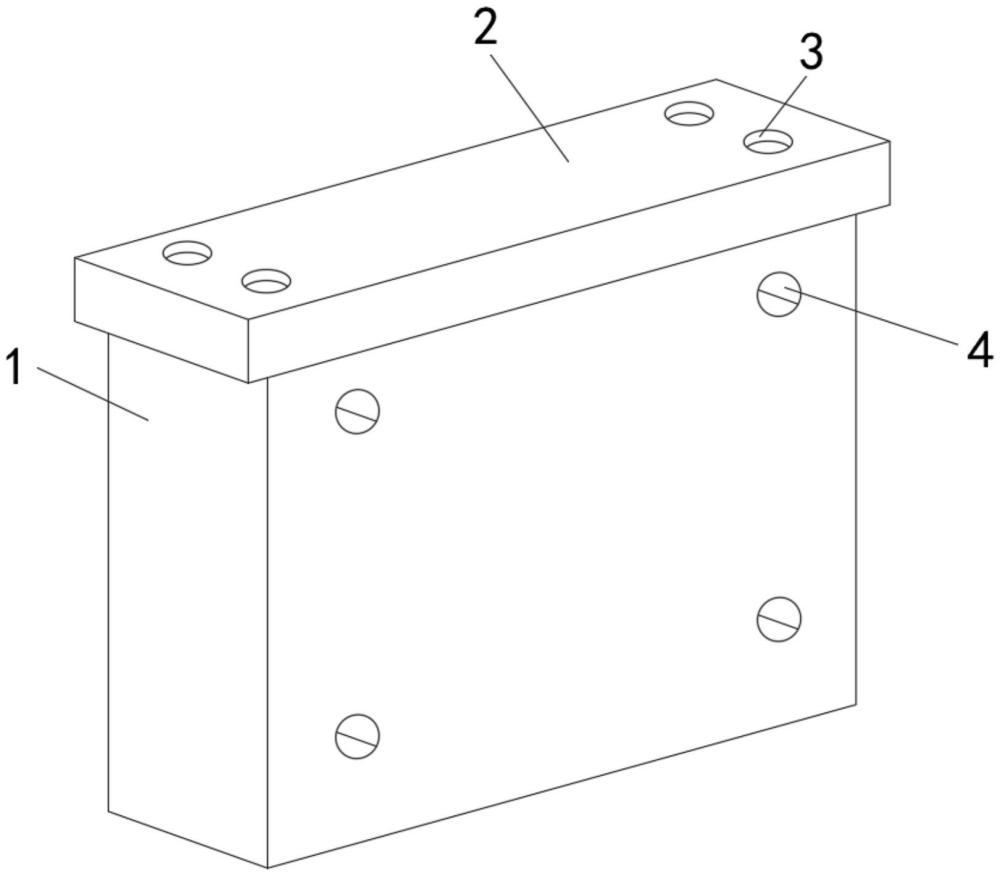

2.根據權利要求1所述的一種大型龍門加工中心用防護裝置，其特征在于：所述儲存倉(1)敞開的一端套設有固定帽(2)，所述固定帽(2)的邊角處設置有第一固定孔(3)。

3.根據權利要求1所述的一種大型龍門加工中心用防護裝置，其特征在于：所述儲存倉(1)的側面開設有第二固定孔(4)，所述儲存倉(1)的側面設置有機床(9)。

4.根據權利要求1所述的一種大型龍門加工中心用防護裝置，其特征在于：所述氣囊層(6)的末端設置有固定層(7)，所述氣囊層(6)的側面設置有氣閥。

5.根據權利要求4所述的一種大型龍門加工中心用防護裝置，其特征在于：2個所述氣囊層(6)和固定層(7)貼合，且固定層(7)被固定繩(8)貫穿。

技術總結
本技術涉及龍門加工技術領域，具體的說是一種大型龍門加工中心用防護裝置，包括儲存倉和氣囊層：所述儲存倉的一側呈敞開狀，所述儲存倉的另一側開設有固定道，所述儲存倉靠近固定道的一側設置有氣囊層，所述氣囊層折疊儲存在儲存倉的內部；當裝置在運輸和儲存時，可以將氣囊層內氣體放出，從而減小裝置的體積，將氣囊層放置在儲存倉內進行儲存和運輸，而在對裝置進行使用時，將儲存倉和機床進行連接，然后對氣囊層進行充氣，從而利用氣囊層來防止機床內的碎屑濺出，并且氣囊層接近機床的一側進行了加厚處理，表面附著有彈性布料，從而避免氣囊層的損壞，并且通過設置氣囊層的氣壓，可以使其具有較大的彈性，進一步提高裝置的穩定性。

技術研發人員：孟秀珍,張振,王明,路都寬,吳春平
受保護的技術使用者：山東蒂德精密機床有限公司
技術研發日：20240712
技術公布日：2025/4/28
