本技術屬于零件模具加工,具體是一種方形拉深件切邊裝置。
背景技術:
1、方形拉深件切邊裝置是一種用于金屬加工領域的設備,主要用于在拉深成型后對方形拉深件的邊緣進行精確切割。這種裝置通常包括固定板、凸模、凹模、定位塊、廢料切刀等部件,通過這些部件的協同工作,實現對拉深件邊緣的精確去除,以滿足產品的尺寸和形狀要求。
2、雖然現有的方形拉深件切邊裝置具有快速成型的優點,但是在工作人員使用過程中,其切邊裝置結構過于繁瑣,且不易對安裝位置進行根據不同情況進行調節,因此,針對上述問題提出一種方形拉深件切邊裝置。
技術實現思路
1、為解決上述背景技術中提出的問題,本實用新型提供了一種方形拉深件切邊裝置,能夠解決在工作人員使用過程中,其切邊裝置結構過于繁瑣,且不易對安裝位置進行根據不同情況進行調節問題。
2、為實現上述目的,本實用新型提供如下技術方案:一種方形拉深件切邊裝置,包括插刀,所述插刀一側的底部卡接有動滑塊,所述動滑塊的內側設有限位塊,所述動滑塊的底部設有定滑塊,所述定滑塊底部的兩側分別設有第一固定塊和第二固定塊,所述定滑塊的兩側設有調節組件。
3、優選地,所述調節組件包括有固定桿,所述固定桿的另一側固定連接于定滑塊的表面,所述固定桿的內部底部固定連接有滑動桿,所述滑動桿表面的一側等距開設有限位孔,所述滑動桿的外表面滑動連接有支撐桿,所述支撐桿的一側螺紋貫穿有限位栓,且限位栓與限位孔相適配。
4、優選地,所述動滑塊底部的一側搭接有加工工件,所述加工工件的兩側與動滑塊的一側相抵觸。
5、優選地,所述動滑塊底部的一側滑動連接于定滑塊的頂面,所述定滑塊的頂面呈斜面設置。
6、優選地,所述第一固定塊的頂面搭接至加工工件的底部,所述第一固定塊和第二固定塊呈h形設置。
7、優選地,所述限位塊的兩側與動滑塊的兩側相抵觸,所述插刀呈異形設置。
8、與現有技術相比,本實用新型的有益效果如下:
9、1.本實用新型,通過插刀、動滑塊、定滑塊和限位塊的設置,在加工人員對加工工件進行加工時,其人員可將加工工件置于第一固定塊和第二固定塊的頂部,隨之人員利用沖床帶動插刀向下進行運動,使得動滑塊沿著定滑塊內壁進行滑動,此時限位塊對動滑塊的運動方向進行限位,使得左右呈對稱,此時動滑塊對加工工件自上而下呈45度壓力進行擠壓,使得加工工件進行快速加工,從而起到了方便工作人員使用的作用。
10、2.本實用新型,通過調節組件和定滑塊的設置在,在工作人員使用定滑塊進行安裝過程中,其工作人員可根據沖床高度安裝實際情況,抽拉支撐桿將其抽拉至合適長度,并利用限位栓將滑動桿進行限位,使得定滑塊方便調節高度位置,從而起到了方便工作人員調節定滑塊實際安裝高度位置的作用。

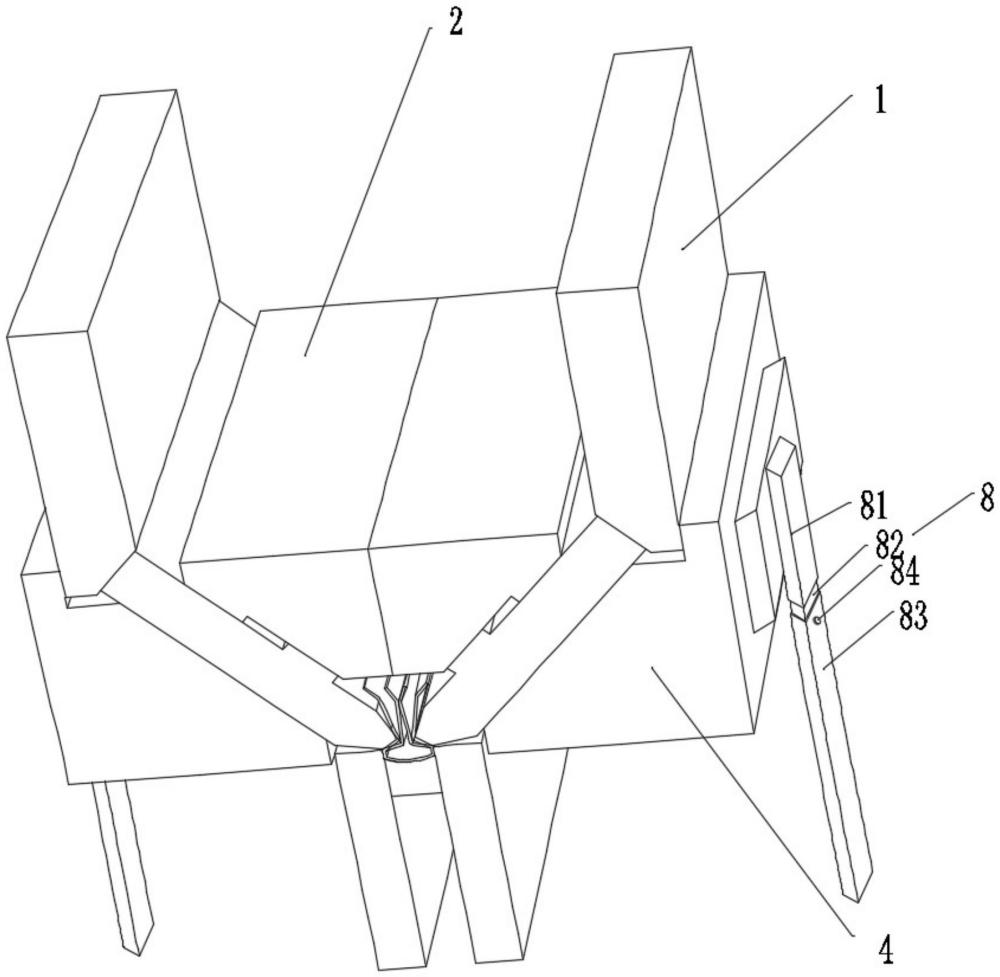

1.一種方形拉深件切邊裝置,包括插刀(1),其特征在于:所述插刀(1)一側的底部卡接有動滑塊(3),所述動滑塊(3)的內側設有限位塊(2),所述動滑塊(3)的底部設有定滑塊(4),所述定滑塊(4)底部的兩側分別設有第一固定塊(6)和第二固定塊(7),所述定滑塊(4)的兩側設有調節組件(8)。
2.根據權利要求1所述的方形拉深件切邊裝置,其特征在于:所述調節組件(8)包括有固定桿(81),所述固定桿(81)的另一側固定連接于定滑塊(4)的表面,所述固定桿(81)的內部底部固定連接有滑動桿(82),所述滑動桿(82)表面的一側等距開設有限位孔,所述滑動桿(82)的外表面滑動連接有支撐桿(83),所述支撐桿(83)的一側螺紋貫穿有限位栓(84),且限位栓(84)與限位孔相適配。
3.根據權利要求1所述的方形拉深件切邊裝置,其特征在于:所述動滑塊(3)底部的一側搭接有加工工件(5),所述加工工件(5)的兩側與動滑塊(3)的一側相抵觸。
4.根據權利要求1所述的方形拉深件切邊裝置,其特征在于:所述動滑塊(3)底部的一側滑動連接于定滑塊(4)的頂面,所述定滑塊(4)的頂面呈斜面設置。
5.根據權利要求1所述的方形拉深件切邊裝置,其特征在于:所述第一固定塊(6)的頂面搭接至加工工件(5)的底部,所述第一固定塊(6)和第二固定塊(7)呈h形設置。
6.根據權利要求1所述的方形拉深件切邊裝置,其特征在于:所述限位塊(2)的兩側與動滑塊(3)的兩側相抵觸,所述插刀(1)呈異形設置。
