本技術涉及熱軋冷卻，尤其涉及一種層流冷卻裝置。

背景技術：

1、層流冷卻，是采用層狀水流對熱軋鋼板或帶鋼進行的軋后在線控制冷卻工藝。將數個層流集管安裝在精軋機輸出輥道的上方，組成一條冷卻帶，鋼板(帶)熱軋后通過冷卻帶進行加速冷卻。現有的層流冷卻裝置主要包括一根主管和主管上排布的多根u形管，水流從主管供入，然后經過多根u形管以層流的形式流向熱軋鋼板。層流冷卻裝置在持續使用后容易發生堵塞的情況，尤其是u形管出水口處的出水頭更容易發生堵塞。在實際使用中，出水頭需要定期進行批量更換，在更換時，需要每根u形管上的出水頭單獨拆下，然而熱軋線冷卻線較長，其中包含的u形管和出水頭數量較多，一個一個的拆裝出水頭會耗費大量人力和時間。

技術實現思路

1、本實用新型的目的在于避免現有技術的不足之處，提供一種層流冷卻裝置，從而有效解決現有技術中存在的不足之處。

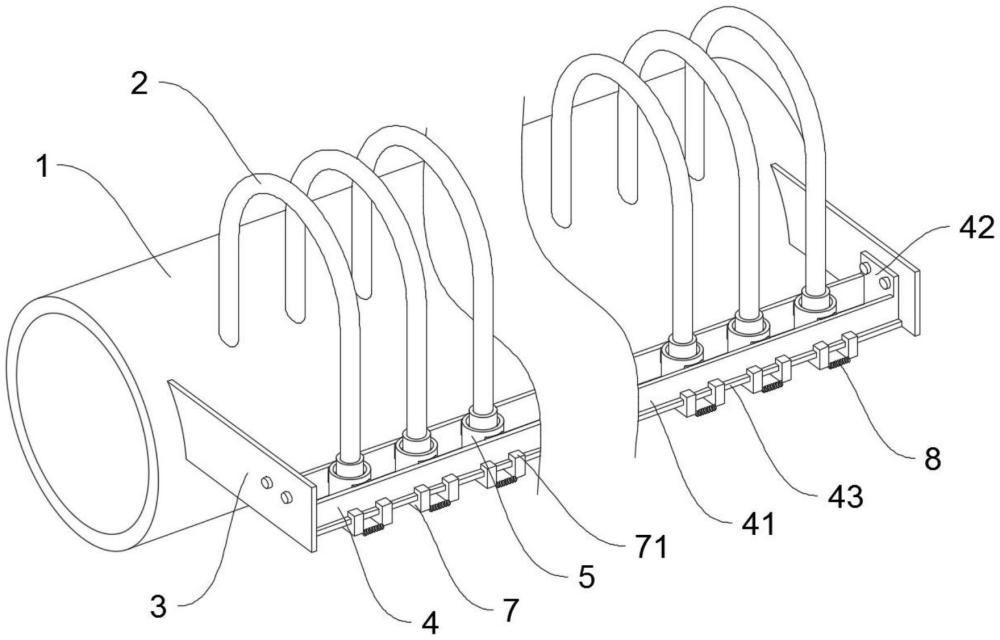

2、為實現上述目的，本實用新型采取的技術方案為：一種層流冷卻裝置，包括主管和u形管，所述主管的前后兩側各設置有一塊支板，兩塊支板之間可拆卸的設置有橫架，所述橫架設置在u形管出水口的底部，橫架上于每根u形管的底部均設置有一個出水頭。

3、進一步，所述橫架通過螺栓固定在支板上。

4、進一步，所述橫架包括平行設置的兩根橫板，兩根橫板的兩端設置有掛板，所述掛板與支板通過螺栓連接，所述橫板上配合出水頭設置有卡塊，所述橫板的底部設置有托在出水頭底部的支撐裝置。

5、進一步，所述支撐裝置包括若干個托桿，每個出水頭的底部設置有兩個托桿，兩個托桿避開出水頭中部的出水位置。

6、進一步，所述托桿可左右移動的設置在橫板上。

7、進一步，所述橫板的外側設置有橫沿，所述托桿的兩端設置有可掛在橫沿上的掛鉤。

8、進一步，所述托桿上配合出水頭設置有定位槽。

9、進一步，所述出水頭底部的兩個托桿之間設置有趨向于迫使兩個托桿互相靠近的彈性件。

10、進一步，所述出水頭的上側設置有密封圈。

11、本實用新型的上述技術方案具有以下有益效果：本實用新型在u形管的底部設置橫架，通過橫架對每個出水頭進行支撐，在需要批量更換出水頭時，可直接拆下橫架，使出水頭與u形管分離，避免每根出水頭單獨拆卸的麻煩，節省人力和時間。

技術特征：

1.一種層流冷卻裝置，其特征在于：包括主管和u形管，所述主管的前后兩側各設置有一塊支板，兩塊支板之間可拆卸的設置有橫架，所述橫架設置在u形管出水口的底部，橫架上于每根u形管的底部均設置有一個出水頭。

2.根據權利要求1所述的一種層流冷卻裝置，其特征在于：所述橫架通過螺栓固定在支板上。

3.根據權利要求2所述的一種層流冷卻裝置，其特征在于：所述橫架包括平行設置的兩根橫板，兩根橫板的兩端設置有掛板，所述掛板與支板通過螺栓連接，所述橫板上配合出水頭設置有卡塊，所述橫板的底部設置有托在出水頭底部的支撐裝置。

4.根據權利要求3所述的一種層流冷卻裝置，其特征在于：所述支撐裝置包括若干個托桿，每個出水頭的底部設置有兩個托桿，兩個托桿避開出水頭中部的出水位置。

5.根據權利要求4所述的一種層流冷卻裝置，其特征在于：所述托桿可左右移動的設置在橫板上。

6.根據權利要求5所述的一種層流冷卻裝置，其特征在于：所述橫板的外側設置有橫沿，所述托桿的兩端設置有可掛在橫沿上的掛鉤。

7.根據權利要求5所述的一種層流冷卻裝置，其特征在于：所述托桿上配合出水頭設置有定位槽。

8.根據權利要求7所述的一種層流冷卻裝置，其特征在于：所述出水頭底部的兩個托桿之間設置有趨向于迫使兩個托桿互相靠近的彈性件。

9.根據權利要求1所述的一種層流冷卻裝置，其特征在于：所述出水頭的上側設置有密封圈。

技術總結
本技術公開的一種層流冷卻裝置，包括主管和U形管，所述主管的前后兩側各設置有一塊支板，兩塊支板之間可拆卸的設置有橫架，所述橫架設置在U形管出水口的底部，橫架上于每根U形管的底部均設置有一個出水頭。本技術在U形管的底部設置橫架，通過橫架對每個出水頭進行支撐，在需要批量更換出水頭時，可直接拆下橫架，使出水頭與U形管分離，避免每根出水頭單獨拆卸的麻煩，節省人力和時間。

技術研發人員：佟雨,孫偉祥,彭國洲,楊會成,唐國峰,孫帥,劉君堂,張靜靜,安建平,付輝,朱子言,陳志東
受保護的技術使用者：滄州中鐵裝備制造材料有限公司
技術研發日：20240711
技術公布日：2025/4/28
