該技術屬于槍鉆加工，特別是涉及一種合金槍鉆加工裝置。

背景技術：

1、槍鉆是一種合金槍鉆加工裝置精密深孔加工鉆具，可用于在各種工件材料上鉆削加工非常深的孔，槍鉆具有不同于傳統麻花鉆的獨特刀頭形狀和貫穿刀具全長的排屑槽。

2、現有的槍鉆加工切削裝置，被切削物體需要固定在工作臺上進行切割，往往這些工作是需要工作人員手動操作，由于被切削物體的材質和形狀都是不固定的，手動定位不能夠準確并快速地進行定位，也保證不了被切削物體的穩定性，因此會大大降低工作效率。

技術實現思路

1、該實用新型的目的在于提供一種合金槍鉆加工裝置，通過設置齒輪和齒條，具體是齒輪帶動齒條運動，使活動臂運動，因為有轉動軸的定點轉動，使得轉動臂帶動夾板運動，同時兩塊凹形夾板穩定被切削物體，對被切削物體進行更準確地定位，大大減少了工作人員手動調整被切割物體的時間，大幅提升了工作人員的工作效益，解決了槍鉆加工切削裝置，需要工作人員手動定位，手動定位不能夠準確并快速地進行定位，也保證不了被切削物體的穩定性，因此會大大降低工作效率的問題。

2、為解決上述技術問題，該實用新型是通過以下技術方案實現的：

3、該實用新型為一種合金槍鉆加工裝置，包括機械主架，所述機械主架底部固定連接有底座，所述底座頂部固定連接有工作臺，所述工作臺頂部設置有固定框架，所述固定框架內部設置有齒條，所述齒條頂部和底部均滑動連接有限位支架，兩個所述限位支架相互遠離的一側均與固定框架內壁固定連接，所述齒條正面和背面均嚙合連接有半圓齒輪。

4、進一步地，兩個所述半圓齒輪所連接零部件相同，所述半圓齒輪固定連接有活動臂一，所述活動臂一遠離半圓齒輪的一側設置有活動臂二，所述活動臂一左側設置有活動臂三，所述活動臂三靠近活動臂一的一側固定連接有凹形夾板，三條活動臂通過四個轉動軸的定點轉動的作用下，使凹形夾板能夠快速并牢牢地夾住被切削物體，使被切削物體穩定在工作臺上，被切削裝置能夠準確地切割。

5、進一步地，所述活動臂一右側和活動臂二右側均固定連接有轉動軸二，兩個所述轉動軸二頂部和底部均與固定框架轉動連接，因為轉動軸二與固定框架是轉動連接，所以能夠使活動臂三能夠更加靈活地運動。

6、進一步地，所述活動臂一左側和活動臂二左側均固定連接有轉動軸一，所述活動臂三內部開設有兩個轉孔，所述轉孔內壁與轉動軸一外表面轉動連接，同上相同道理，因為有轉動軸一的定點運動，能夠使凹形夾板更加靈活有力地夾住被切削物體。

7、進一步地，所述工作臺頂部右側固定連接有固定支架，所述固定支架數量為四個，四個所述固定支架頂部均與擋塵板底部接觸，所述固定支架頂部螺紋連接固定螺絲，所述擋塵板通過固定螺絲與底部固定支架固定連接，設置擋塵板，是為了防止切削裝置工作時，產生的廢棄物屑落入固定框架中，對內部零件產生一定的損壞。

8、進一步地，所述工作臺內壁頂部連接有兩個電機，兩個所述電機頂部輸出端與電機轉軸底部固定連接，兩個所述電機轉軸頂部均固定連接有齒輪，電機開啟，通過電機轉軸和齒輪，為齒條源源不斷地輸送動力，帶動活動臂和凹形夾板運動，是此設備的主要動力來源。

9、進一步地，所述齒條右側貫穿固定框架且延伸至外部，所述電機轉軸頂部貫穿工作臺且延伸在固定框架的內部，電機轉軸與工作臺轉動連接，被切削物體的體積和形狀，是不可控的，因此兩個凹形夾板的閉合距離也會隨之變化，這時就需要齒條的運動軌跡長度來控制了，齒條延伸至固定框架外部能夠更有效地提供動力。

10、該實用新型具有以下有益效果：

11、1、該實用新型通過設置齒輪和齒條，具體是齒輪帶動齒條運動，使活動臂運動，因為有轉動軸的定點轉動，使得轉動臂帶動夾板運動，同時兩塊凹形夾板穩定被切削物體，對被切削物體進行更準確地定位，大大減少了工作人員手動調整被切割物體的時間，大幅提升了工作人員的工作效益。

12、2、該實用新型通過設置活動臂一，活動臂一在半圓齒輪的帶動下，通過轉動軸一，帶動活動臂二運動，活動臂二在轉動軸二的作用下，帶動活動臂三運動，活動臂三帶動凹形夾板運動，使凹形夾板能夠快速夾穩被切割物體，對被切削物體進行快速定位。

13、當然，實施該實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

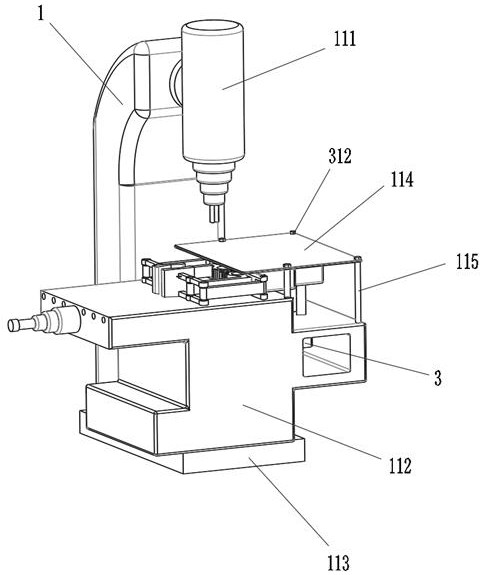

1.一種合金槍鉆加工裝置，包括機械主架（1），其特征在于：所述機械主架（1）底部固定連接有底座（113），所述底座（113）頂部固定連接有工作臺（112），所述工作臺（112）上方設置有切削裝置（111）；

2.根據權利要求1所述的一種合金槍鉆加工裝置，其特征在于，兩個所述半圓齒輪（212）所連接零部件相同，所述半圓齒輪（212）固定連接有活動臂一（213），所述活動臂一（213）遠離半圓齒輪（212）的一側設置有活動臂二（214），所述活動臂一（213）左側設置有活動臂三（217），所述活動臂三（217）靠近活動臂一（213?）的一側固定連接有凹形夾板（216）。

3.根據權利要求2所述的一種合金槍鉆加工裝置，其特征在于，所述活動臂一（213）右側和活動臂二（214）右側均固定連接有轉動軸二（218），兩個所述轉動軸二（218）頂部和底部均與固定框架（2）轉動連接。

4.根據權利要求3所述的一種合金槍鉆加工裝置，其特征在于，所述活動臂一（213）左側和活動臂二（214）左側均固定連接有轉動軸一（215），所述活動臂三（217）內部開設有兩個轉孔，所述轉孔內壁與轉動軸一（215）外表面轉動連接。

5.根據權利要求4所述的一種合金槍鉆加工裝置，其特征在于，所述工作臺（112）頂部右側固定連接有固定支架（115），所述固定支架（115）數量為四個，四個所述固定支架（115）頂部均與擋塵板（114）底部接觸，所述固定支架（115）頂部螺紋連接固定螺絲（116），所述擋塵板（114）通過固定螺絲（116）與底部固定支架（115）固定連接。

6.根據權利要求1所述的一種合金槍鉆加工裝置，其特征在于，所述工作臺（112）內壁頂部連接有兩個電機（3），兩個所述電機（3）頂部輸出端與電機轉軸（311）底部固定連接，兩個所述電機轉軸（311）頂部均固定連接有齒輪（312）。

7.根據權利要求6所述的一種合金槍鉆加工裝置，其特征在于，所述齒條（211）右側貫穿固定框架（2）且延伸至外部，所述電機轉軸（311）頂部貫穿工作臺（112）且延伸在固定框架（2）的內部，電機轉軸（311）與工作臺（112）轉動連接。

技術總結
該技術公開了一種合金槍鉆加工裝置，涉及槍鉆加工技術領域。該技術包括機械主架，機械主架底部固定連接有底座，底座頂部固定連接有工作臺，工作臺上方設置有切削裝置，切削裝置下方設置有擋塵板，擋塵板下方設置有固定框架內部設置有齒條，齒條頂部和底部均滑動連接有限位支架。該技術通過設置齒輪和齒條，具體是通過在工作臺設置固定物體的組件，通過齒條和齒輪的相互運動，帶動活動臂運動，因為有轉動軸的定點轉動，使得轉動臂帶動夾板運動，同時兩塊凹形夾板穩定被切削物體，對被切削物體進行更準確地定位，大大減少了工作人員手動調整被切割物體的時間，大幅提升了工作人員的工作效益。

技術研發人員：吳吉誠
受保護的技術使用者：信一秀塔克機械（蘇州）有限公司
技術研發日：20240720
技術公布日：2025/4/24
