本申請涉及焊網機的，尤其是涉及一種具有自動送料功能的網片焊網機。

背景技術：

1、焊網機是將調直的盤條鋼筋分別按照橫筋和縱筋焊接形成網片的焊接設備，如在“cn114055020a，一種全自動網片排焊機”中即公開了一種焊網機，其運行時“控制器發送信號至經線鋼筋輸送機構使經線鋼筋輸入至焊接機構中，同時發送信號至緯線鋼筋分揀機構以及單根緯線鋼筋撥送機構使緯線鋼筋撥送至焊接機構中，然后控制器發送信號至焊接機構進行焊接，當焊接機構焊接完成第一排焊點時，控制器發送信號至拉網機構使其拉動網片進行運輸，此時可以僅通過拉網機構進行網片的移動，當焊接機構焊接時，拉網機構，經線鋼筋輸送機構以及單根緯線鋼筋撥送機構均停止運行，當網片移動至桁架安裝機構處時，控制器發送信號至網片傳輸機構實現網片的運輸，通過控制網片傳輸機構運行的時間，使網片到達預設位置，然后發送信號至桁架安裝機構進行桁架的安裝以及焊接，然后控制器發送信號至彎折機構從而實現網片的彎折”。

2、現有焊網機通常采用電控的方式進行輸送，如上述專利文件中的拉網機構“所述拉網機構位于機架下方，包括通過拉網驅動組件連接于機架上的連接桿，通過轉動組件連接于拉網驅動組件上的拉鉤，以及兩端分別鉸接于拉鉤和轉動組件上的第五氣缸。所述拉網驅動組件包括對應設置于機架兩側的用于導向和支撐作用的第四導軌和第四滑塊（此為現有技術，在此不作贅述），第二齒條，第二齒輪，以及用于驅動第二齒輪轉動的第四伺服電機。所述轉動組件為通過軸承連接于拉網驅動組件上的轉動桿，以及連接于轉動桿上的多個連桿支架，所述拉鉤連接于轉動桿上。所述機架上設有多條與拉網驅動組件運動方向一致的?網片支撐支架，用于對網片進行支撐。”利用拉鉤拉住焊接完成后的網片向后運動，現有的其他類型的網片輸送結構也大都為此類似裝置；但上述結構存在以下問題，首先其掛鉤的下行位置通常會與橫置鋼筋之間設有間隙，因此在初始位置可能會出現運動不到位的情況，此外，單一的輸送結構，由于在運行一段距離后需要進行復位，因此兩次動作之間會出現短暫的停滯，如此即會降低裝置的加工速率。因此，為解決上述問題，本申請?zhí)峁┝艘环N具有自動送料功能的網片焊網機。

技術實現思路

1、為了解決現有焊網機拉網機構存在拉動不到位，以及降低加工速率的問題，本申請?zhí)峁┮环N具有自動送料功能的網片焊網機。

2、本申請?zhí)峁┑囊环N具有自動送料功能的網片焊網機，包括架臺，架臺中間均勻分布有若干水平滑條，焊接完成后的所述網片滑動于架臺上，架臺下方設置有送料機構，所述送料機構包括沿水平方向滑移的兩個推桿，兩個推桿運動趨勢中心對稱設置，兩個所述推桿包括相互之間圓滑過渡的推送和復位兩個行程，推送行程所述推桿突出滑條上端面設置，復位行程所述推桿位于滑條下端面下方。

3、通過設置在推送和復位行程中循環運動的兩個推桿，實現水平推送的同時，實現推桿運動狀態的切換，從而使得網片的推送可以循環進行，減少中斷時間，提升加工效率。

4、優選的，兩個所述推桿的一側均設置有槽口狀導向架，導向架的上段對應推送行程，下段對應復位行程，導向架的兩端均設置圓弧形過渡段，兩個所述推桿靠近導向架的一側焊接有滑嵌于其內部的銷軸一。

5、優選的，所述推桿背離導向架的一側開設有滑槽。

6、優選的，所述推桿開設有滑槽的一側外側設置有電機，且電機的輸出端固定連接有傳動桿，且傳動桿上焊接有滑嵌于滑槽中的銷軸二。

7、優選的，所述推桿的底端設置有矩形結構的限位段，所述限位段的外側滑套有滑移架一。

8、優選的，所述推桿的頂端還滑套有滑移架二，滑移架二和滑條之間螺栓固定連接。

9、優選的，兩個所述滑移架一之間焊接有支架，支架和外部結構固定連接。

10、綜上所述，本申請包括以下有益技術效果：

11、通過在架臺的下方設置送料機構，送料機構中設置具有推送行程和復位行程的導向架，配合上電機傳動的傳動桿，實現在水平傳動的同時，還進行豎直方向的位移，從而實現對上方網片的循環傳動效果，相較于現有技術，有效減少了推送機構切換之間的等待時間，提升實用性的同時，降低維護、使用成本。

技術特征：

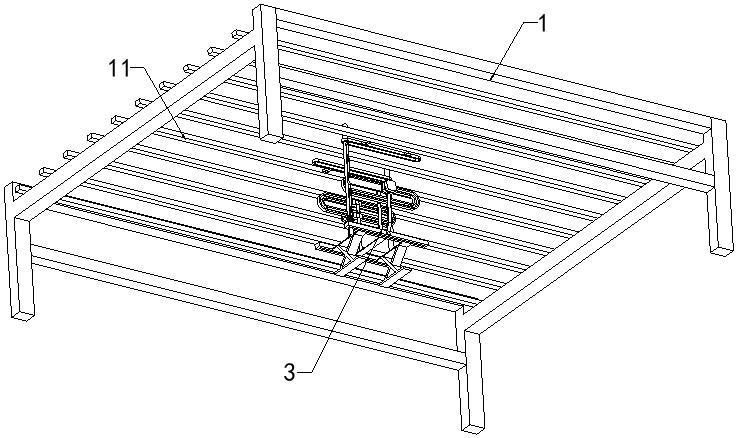

1.一種具有自動送料功能的網片焊網機，包括架臺（1），架臺（1）中間均勻分布有若干水平滑條（11），焊接完成后的所述網片（2）滑動于架臺（1）上，架臺（1）下方設置有送料機構（3），其特征在于：所述送料機構（3）包括沿水平方向滑移的兩個推桿（36），兩個推桿（36）運動趨勢中心對稱設置，兩個所述推桿（36）包括相互之間圓滑過渡的推送和復位兩個行程，推送行程所述推桿（36）突出滑條（11）上端面設置，復位行程所述推桿（36）位于滑條（11）下端面下方。

2.根據權利要求1所述的一種具有自動送料功能的網片焊網機，其特征在于：兩個所述推桿（36）的一側均設置有槽口狀導向架（33），導向架（33）的上段對應推送行程，下段對應復位行程，導向架（33）的兩端均設置圓弧形過渡段，兩個所述推桿（36）靠近導向架（33）的一側焊接有滑嵌于其內部的銷軸一（351）。

3.根據權利要求1所述的一種具有自動送料功能的網片焊網機，其特征在于：所述推桿（36）背離導向架（33）的一側開設有滑槽（361）。

4.根據權利要求3所述的一種具有自動送料功能的網片焊網機，其特征在于：所述推桿（36）開設有滑槽（361）的一側外側設置有電機（34），且電機（34）的輸出端固定連接有傳動桿（35），且傳動桿（35）上焊接有滑嵌于滑槽（361）中的銷軸二（363）。

5.根據權利要求1所述的一種具有自動送料功能的網片焊網機，其特征在于：所述推桿（36）的底端設置有矩形結構的限位段（362），所述限位段（362）的外側滑套有滑移架一（32）。

6.根據權利要求5所述的一種具有自動送料功能的網片焊網機，其特征在于：所述推桿（36）的頂端還滑套有滑移架二（37），滑移架二（37）和滑條（11）之間螺栓固定連接。

7.根據權利要求5所述的一種具有自動送料功能的網片焊網機，其特征在于：兩個所述滑移架一（32）之間焊接有支架（31），支架（31）和外部結構固定連接。

技術總結
本申請涉及焊網機的技術領域，尤其是涉及一種具有自動送料功能的網片焊網機，包括架臺，架臺下方設置有送料機構，所述送料機構包括沿水平方向滑移的兩個推桿，兩個推桿運動趨勢中心對稱設置，兩個所述推桿包括相互之間圓滑過渡的推送和復位兩個行程，推送行程所述推桿突出滑條上端面設置，復位行程所述推桿位于滑條下端面下方。本方案，通過在架臺的下方設置送料機構，送料機構中設置具有推送行程和復位行程的導向架，配合上電機傳動的傳動桿，實現在水平傳動的同時，還進行豎直方向的位移，從而實現對上方網片的循環傳動效果，有效減少了推送機構切換之間的等待時間，降低維護、使用成本。
