本技術涉及螺栓滾絲機，具體的，涉及一種設有防護機構的螺栓滾絲機。

背景技術：

1、螺栓滾絲機是一種用于在螺栓、螺母等工件上制作螺紋的機械設備，它通過滾刀或滾筒的旋轉和進給運動，將螺紋形狀滾壓到工件表面，實現對螺栓的加工，螺栓滾絲機通常用于批量生產螺栓、螺母等標準化零件，具有加工速度快、精度高、加工質量好等特點。

2、根據公示的一種高防護性的螺栓滾絲機（公開號：cn219944472u），包括底座，底座的頂部活動安裝有保護殼，保護殼的中間部位開設有進出料口，進出料口的側壁固定安裝有上料機構，上料機構包括有收縮板，收縮板設置有兩個，兩個收縮板的內壁均固定連接有第一電動伸縮桿，兩個收縮板的側壁之間固定連接有連接板，所述連接板的內部開設有凹槽，連接板的側壁固定連接有第一電機但上述裝置中通過保護殼、收縮板和連接板等組件相互配合，難以實現清潔收集箱的效果，難以使得廢屑和灰塵可以輕松地清理和處理，增加了維護工作的時間和成本，減少了滾絲機的使用壽命，有待改進。

技術實現思路

1、本實用新型提出一種設有防護機構的螺栓滾絲機，解決了相關技術中的通過電機驅動往復絲桿進行轉動的力與防塵裝置中的限位桿、螺紋塊和敲擊桿等組件相互配合，實現了通過螺紋塊位移帶動敲擊桿進行位移的作用問題。

2、本實用新型的技術方案如下：一種設有防護機構的螺栓滾絲機，包括螺栓滾絲機主體，所述螺栓滾絲機主體的底部設置有滾輪；

3、所述螺栓滾絲機主體的內部設置有防塵裝置，所述防塵裝置包括安裝塊，所述安裝塊的側面與螺栓滾絲機主體的內壁固定連接，所述安裝塊遠離螺栓滾絲機主體的一端固定連接有收集箱，所述螺栓滾絲機主體的內壁固定連接有電機，所述電機的輸出軸固定連接有往復絲桿，所述往復絲桿的圓周面螺紋連接有螺紋塊，所述螺紋塊的側面固定連接有敲擊桿，所述螺紋塊的側面固定連接有水箱，所述水箱的側面貫穿有出水管。

4、所述螺紋塊的側面貫穿有限位桿，所述限位桿的兩端與螺栓滾絲機主體的內壁固定連接，所述敲擊桿的形狀設置為l形。

5、所述螺栓滾絲機主體的內壁固定連接有伸縮桿，所述伸縮桿的伸縮端固定連接有安裝板，所述收集箱的側面固定連接有收納盒，所述螺紋塊的底部固定連接有刮板，所述刮板的側面固定連接有固定桿。

6、所述收集箱位于敲擊桿的運動軌跡上，所述螺栓滾絲機主體的內壁固定連接有彈簧，所述彈簧遠離螺栓滾絲機主體的一端與安裝板的側面固定連接。

7、所述彈簧的初始狀態為松弛狀態，所述安裝板的側面與收集箱的側面相接觸，所述安裝板位于固定桿的運動軌跡上。

8、所述固定桿的數量設置為若干，且沿刮板的豎直中軸線相互對稱，所述彈簧的數量設置為兩個，且沿收集箱的豎直中軸線相互對稱。

9、所述安裝塊的數量設置為兩個，且沿收集箱的豎直中軸線相互對稱，所述限位桿的對稱與往復絲桿的長度一致。

10、所述螺栓滾絲機主體的頂部設置有伺服電機，所述伺服電機的頂部固定連接有把手，所述伺服電機的輸出軸固定連接有滾刀。

11、所述螺栓滾絲機主體的頂部設置有刀架，所述伺服電機的側面設置有冷卻結構，所述螺栓滾絲機主體的正側面設置有防護板。

12、所述螺栓滾絲機主體的正側面設置有轉把，所述滾輪的數量設置為若干，且沿螺栓滾絲機主體的豎直中軸線相互對稱。

13、本實用新型的工作原理及有益效果為：

14、1、本實用新型中通過電機驅動往復絲桿進行轉動的力與防塵裝置中的限位桿、螺紋塊和敲擊桿等組件相互配合，實現了通過螺紋塊位移帶動敲擊桿進行位移的作用，達到了清潔收集箱的效果，清潔收集箱的設計使得廢屑和灰塵可以輕松地清理和處理，減少了維護工作的時間和成本，延長了滾絲機的使用壽命。

15、2、本實用新型中通過刮板位移帶動固定桿進行水平方向位移的力與防塵裝置中的伸縮桿、安裝板和彈簧等組件相互配合，實現了彈簧的彈力和伸縮桿反推安裝板回到原位，使收集箱的側面重新被遮擋繼續收集廢屑的作用，達到了收集廢屑的效果，確保收集箱保持清潔，從而保證了加工環境的清潔度。

技術特征：

1.一種設有防護機構的螺栓滾絲機，其特征在于，包括螺栓滾絲機主體（101），所述螺栓滾絲機主體（101）的底部設置有滾輪（102）；

2.根據權利要求1所述的一種設有防護機構的螺栓滾絲機，其特征在于，所述螺紋塊（206）的側面貫穿有限位桿（205），所述限位桿（205）的兩端與螺栓滾絲機主體（101）的內壁固定連接，所述敲擊桿（207）的形狀設置為l形。

3.根據權利要求2所述的一種設有防護機構的螺栓滾絲機，其特征在于，所述螺栓滾絲機主體（101）的內壁固定連接有伸縮桿（210），所述伸縮桿（210）的伸縮端固定連接有安裝板（212），所述收集箱（202）的側面固定連接有收納盒（213），所述螺紋塊（206）的底部固定連接有刮板（214），所述刮板（214）的側面固定連接有固定桿（215）。

4.根據權利要求3所述的一種設有防護機構的螺栓滾絲機，其特征在于，所述收集箱（202）位于敲擊桿（207）的運動軌跡上，所述螺栓滾絲機主體（101）的內壁固定連接有彈簧（211），所述彈簧（211）遠離螺栓滾絲機主體（101）的一端與安裝板（212）的側面固定連接。

5.根據權利要求4所述的一種設有防護機構的螺栓滾絲機，其特征在于，所述彈簧（211）的初始狀態為松弛狀態，所述安裝板（212）的側面與收集箱（202）的側面相接觸，所述安裝板（212）位于固定桿（215）的運動軌跡上。

6.根據權利要求5所述的一種設有防護機構的螺栓滾絲機，其特征在于，所述固定桿（215）的數量設置為若干，且沿刮板（214）的豎直中軸線相互對稱，所述彈簧（211）的數量設置為兩個，且沿收集箱（202）的豎直中軸線相互對稱。

7.根據權利要求6所述的一種設有防護機構的螺栓滾絲機，其特征在于，所述安裝塊（201）的數量設置為兩個，且沿收集箱（202）的豎直中軸線相互對稱，所述限位桿（205）的對稱與往復絲桿（204）的長度一致。

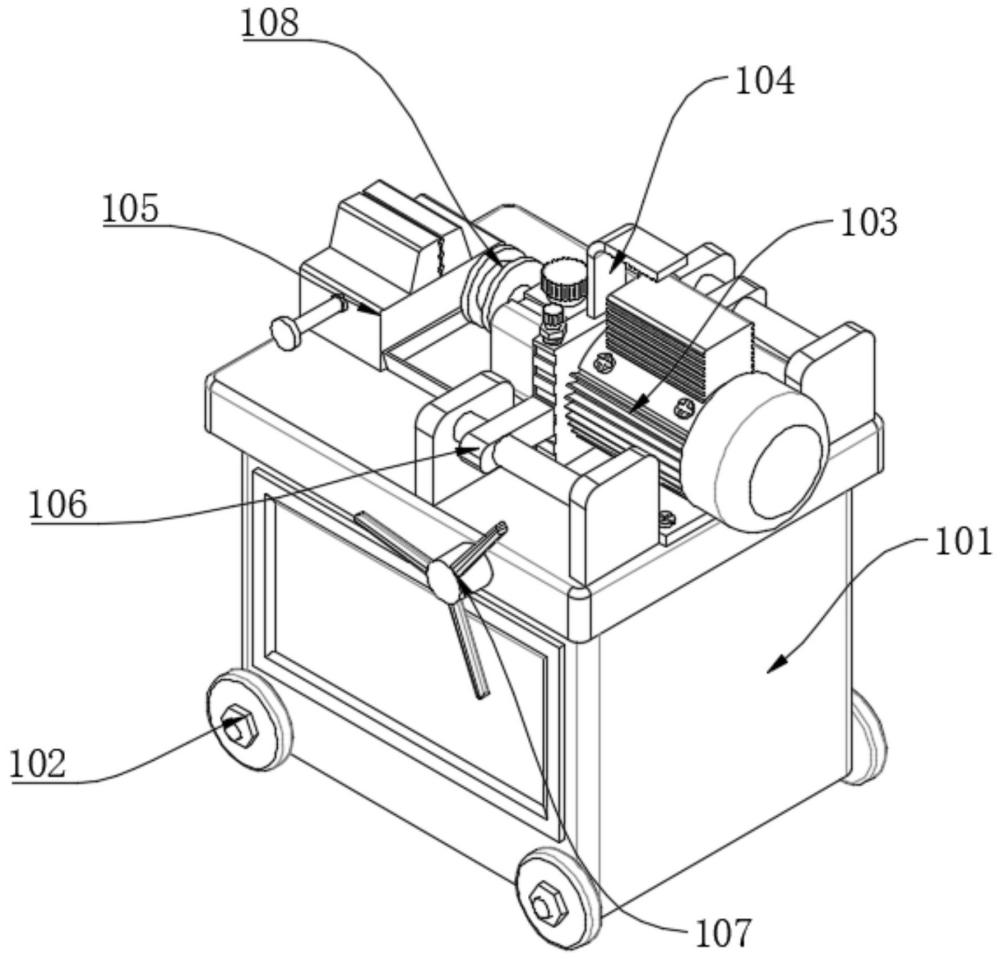

8.根據權利要求7所述的一種設有防護機構的螺栓滾絲機，其特征在于，所述螺栓滾絲機主體（101）的頂部設置有伺服電機（103），所述伺服電機（103）的頂部固定連接有把手（104），所述伺服電機（103）的輸出軸固定連接有滾刀（108）。

9.根據權利要求8所述的一種設有防護機構的螺栓滾絲機，其特征在于，所述螺栓滾絲機主體（101）的頂部設置有刀架（105），所述伺服電機（103）的側面設置有冷卻結構（106），所述螺栓滾絲機主體（101）的正側面設置有防護板（109）。

10.根據權利要求9所述的一種設有防護機構的螺栓滾絲機，其特征在于，所述螺栓滾絲機主體（101）的正側面設置有轉把（107），所述滾輪（102）的數量設置為若干，且沿螺栓滾絲機主體（101）的豎直中軸線相互對稱。

技術總結
本技術涉及螺栓滾絲機技術領域，提出了一種設有防護機構的螺栓滾絲機，包括螺栓滾絲機主體，所述螺栓滾絲機主體的底部設置有滾輪；所述螺栓滾絲機主體的內部設置有防塵裝置，所述防塵裝置包括安裝塊，所述安裝塊的側面與螺栓滾絲機主體的內壁固定連接，所述安裝塊遠離螺栓滾絲機主體的一端固定連接有收集箱，所述螺栓滾絲機主體的內壁固定連接有電機，所述電機的輸出軸固定連接有往復絲桿，所述往復絲桿的圓周面螺紋連接有螺紋塊。通過上述技術方案，解決了現有技術中的難以實現清潔收集箱的效果，難以使得廢屑和灰塵可以輕松地清理和處理，增加了維護工作的時間和成本，減少了滾絲機的使用壽命問題。

技術研發人員：申海鵬
受保護的技術使用者：邯鄲市睿智緊固件制造有限公司
技術研發日：20240711
技術公布日：2025/4/28
