本技術涉及倒角機上料，具體為一種倒角機上料托料機構。

背景技術：

1、倒角機是管道或平板在焊接前端面進行倒角坡口的專用工具，倒角機解決了火焰切割、磨光機磨削等操作工藝的角度不規范、坡面粗糙、工作噪音大等缺點，具有操作簡便，角度標準，表面光滑等優點。

2、然而，現有的倒角機上料托料機構在使用的過程中存在以下的問題：傳統的加工方式需要工人與機器之間的不斷配合上料，使得上料速度慢，使得生產效率較低，特別是在工人的生產力無法得到提高的前提下，這種生產方式很難適應現代化生產的需要。

技術實現思路

1、本實用新型的目的在于提供一種倒角機上料托料機構，以解決上述背景技術中提出的相關問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種倒角機上料托料機構，包括倒角箱體、固定架和上料箱體，所述倒角箱體內部的底端安裝有滑軌，且滑軌的內部設置有固定架，所述固定架的一側設置有倒角機設備，所述倒角箱體的頂端安裝有上料箱體，且上料箱體的內壁設置有環形管件，所述上料箱體的一側設置有第二電機，且第二電機輸出端通過聯軸器安裝有安裝軸，所述安裝軸外壁安裝有與環形管件相接觸的翻轉板。

3、本技術方案提供的一種倒角機上料托料機構，所述固定架的一側安裝有貫穿上料箱體的弧形托塊。

4、本技術方案提供的一種倒角機上料托料機構，所述固定架內部與正反絲桿的外壁相嚙合。

5、本技術方案提供的一種倒角機上料托料機構，所述倒角箱體的一側設置有第一電機，且第一電機輸出端與正反絲桿的一端相連接。

6、本技術方案提供的一種倒角機上料托料機構，所述倒角箱體的頂端安裝有托板，且托板頂端與環形管件的外壁相接觸。

7、本技術方案提供的一種倒角機上料托料機構，所述托板內部的底端設置有電磁吸盤設備，且電磁吸盤設備輸出端與環形管件的下方相接觸。

8、本技術方案提供的一種倒角機上料托料機構，所述上料箱體的后壁開設有出料槽，所述上料箱體的前壁安裝有推動氣缸。

9、與現有技術相比，本實用新型提供了一種倒角機上料托料機構，具備以下有益效果：

10、1、本實用新型通過啟動第一電機帶動正反絲桿旋轉，從而正反絲桿帶動固定架在滑軌內左右位置往復移位，使得弧形托塊對上料箱體下方位置的環形管件進行向下移動，則對托板上方位置的環形管件進行倒角，進而對環形管件位置加工。

11、2、本實用新型通過啟動第二電機帶動安裝軸旋轉，從而安裝軸帶動翻轉板對環形管件位置上下料，便于對環形管件位置上下料。

技術特征：

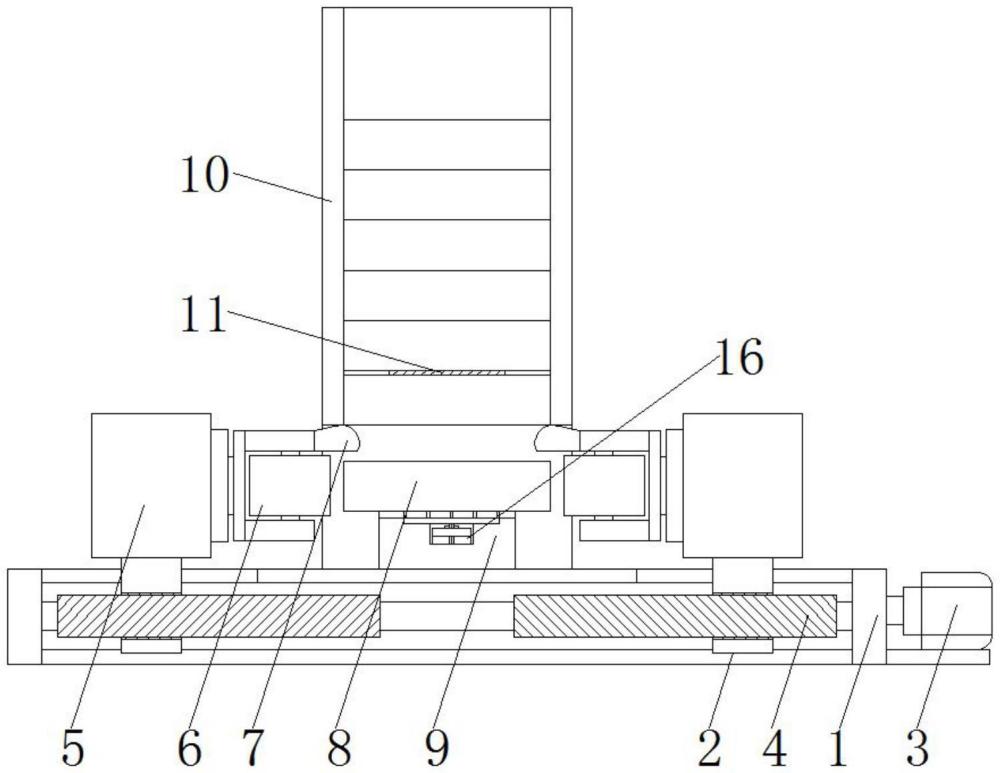

1.一種倒角機上料托料機構，包括倒角箱體(1)、固定架(5)和上料箱體(10)，其特征在于：所述倒角箱體(1)內部的底端安裝有滑軌(2)，且滑軌(2)的內部設置有固定架(5)，所述固定架(5)的一側設置有倒角機設備(6)，所述倒角箱體(1)的頂端安裝有上料箱體(10)，且上料箱體(10)的內壁設置有環形管件(8)，所述上料箱體(10)的一側設置有第二電機(12)，且第二電機(12)輸出端通過聯軸器安裝有安裝軸(11)，所述安裝軸(11)外壁安裝有與環形管件(8)相接觸的翻轉板(13)。

2.根據權利要求1所述的一種倒角機上料托料機構，其特征在于：所述固定架(5)的一側安裝有貫穿上料箱體(10)的弧形托塊(7)。

3.根據權利要求1所述的一種倒角機上料托料機構，其特征在于：所述固定架(5)內部與正反絲桿(4)的外壁相嚙合。

4.根據權利要求1所述的一種倒角機上料托料機構，其特征在于：所述倒角箱體(1)的一側設置有第一電機(3)，且第一電機(3)輸出端與正反絲桿(4)的一端相連接。

5.根據權利要求1所述的一種倒角機上料托料機構，其特征在于：所述倒角箱體(1)的頂端安裝有托板(9)，且托板(9)頂端與環形管件(8)的外壁相接觸。

6.根據權利要求5所述的一種倒角機上料托料機構，其特征在于：所述托板(9)內部的底端設置有電磁吸盤設備(16)，且電磁吸盤設備(16)輸出端與環形管件(8)的下方相接觸。

7.根據權利要求1所述的一種倒角機上料托料機構，其特征在于：所述上料箱體(10)的后壁開設有出料槽(14)，所述上料箱體(10)的前壁安裝有推動氣缸(15)。

技術總結
本技術公開了一種倒角機上料托料機構，包括倒角箱體、固定架和上料箱體，所述倒角箱體內部的底端安裝有滑軌，且滑軌的內部設置有固定架，所述固定架的一側設置有倒角機設備，所述倒角箱體的頂端安裝有上料箱體，且上料箱體的內壁設置有環形管件，所述上料箱體的一側設置有第二電機，且第二電機輸出端通過聯軸器安裝有安裝軸，所述安裝軸外壁安裝有與環形管件相接觸的翻轉板，該裝置具有第一電機帶動正反絲桿旋轉，從而正反絲桿帶動固定架在滑軌內左右位置往復移位，使得弧形托塊對上料箱體下方位置的環形管件進行向下移動，則對托板上方位置的環形管件進行倒角，進而對環形管件位置加工。

技術研發人員：陳春香,李建軍
受保護的技術使用者：張家港市寶創機械有限公司
技術研發日：20240711
技術公布日：2025/4/28
