本技術涉及工件固定結構領域，特別涉及一種靈活調節的工件夾緊座。

背景技術：

1、在加工機床上對工件進行各種加工工序時，需要先將工件固定在專用夾具上，再將夾具固定在機床上，然而，現有的裝夾治具的通用性不強，使用時不夠靈活，無法適應各種寬度的工件進行裝夾，當加工的工件種類比較多時，經常需要更換相應的夾具，非常耗費時間和人力，不利于生產效率的提高，因此，有必要制作出一種靈活調節的工件夾緊座以解決上述問題點。

技術實現思路

1、本實用新型的目的是提供一種靈活調節的工件夾緊座以解決背景技術中所提及的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：

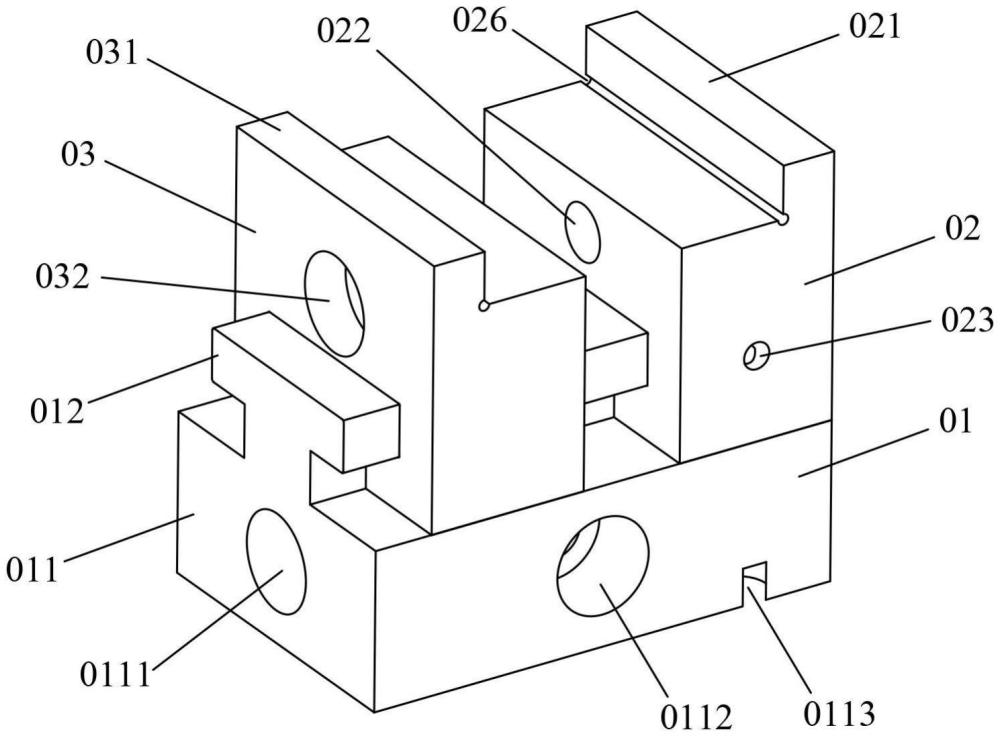

3、一種靈活調節的工件夾緊座，包括支撐底座、固定鎖塊和活動鎖塊，支撐底座包括一體成型的底座本體和滑臺，滑臺對應于底座本體的上方，底座本體上設有x軸沉頭通孔、y軸沉頭通孔和z軸沉頭通孔，x軸沉頭通孔和y軸沉頭通孔相互貫穿，x軸沉頭通孔的前端設有沉頭，y軸沉頭通孔的右端設有沉頭，z軸沉頭通孔設置兩組且分別對應于滑臺的左右兩側，z軸沉頭的下端設有沉頭，固定鎖塊與滑臺滑動連接，固定鎖塊的上端后側設有向上凸起的第一夾緊部，固定鎖塊上設有x軸螺紋孔和z軸螺紋孔，x軸螺紋孔對應于滑臺上方，z軸螺紋孔的下端對應于z軸沉頭通孔上端，活動鎖塊與滑臺滑動連接且對應于固定鎖塊的前側，活動鎖塊的上端前側設有向上凸起的第二夾緊部，活動鎖塊上設有雙沉頭通孔，雙沉頭通孔沿x軸方向設置且前后兩端均設有沉頭，雙沉頭通孔對應于x軸螺紋孔的前側。

4、對本實用新型的進一步描述：固定鎖塊還包括y軸螺紋孔，y軸螺紋孔貫穿固定鎖塊且對應于滑臺的左右兩側。

5、對本實用新型的進一步描述：滑臺的形狀為t型柱，固定鎖塊下端中部設有與滑臺形狀匹配的第一t型槽，固定鎖塊通過第一t型槽與滑臺滑動連接，活動鎖塊下端中部設有與滑臺形狀匹配的第二t型槽，活動鎖塊通過第二t型槽與滑臺滑動連接。

6、對本實用新型的進一步描述：固定鎖塊上還設有第一避空槽，第一避空槽對應于第一夾緊部的下端前側，活動鎖塊上還設有第二避空槽，第二避空槽對應于第二夾緊部的下端后側。

7、本實用新型的有益效果為：固定鎖塊通過螺絲固定在支撐底座上，螺絲從底座本體底部插入z軸沉頭通孔中，螺絲與z軸螺紋孔螺紋連接，從而將固定鎖塊固定在底座本體上，再將支撐底座固定在機床上，螺絲插入x軸沉頭通孔或y軸沉頭通孔，并與機床上的螺紋孔螺紋連接，根據工件的夾持位置和方向，靈活采用x軸沉頭通孔或y軸沉頭通孔，將需要夾持固定的工件放置在第一夾緊部和第二夾緊部之間，推動活動鎖塊，將工件夾緊，并將螺絲插入x軸沉頭通孔中，然后與x軸螺紋孔連接，從而將工件夾緊。本設計的優勢在于：固定鎖塊頂部和活動鎖塊頂部作為工件的放置支撐面，并且在第一夾緊部和第二夾緊部的作用下，能夠快速將工件定位，定位完成后，能夠快速將工件鎖緊固定，活動鎖塊能夠在滑臺上沿前后方向調節，以適應不同寬度的工件進行裝夾。

技術特征：

1.一種靈活調節的工件夾緊座，其特征在于：包括支撐底座、固定鎖塊和活動鎖塊，所述支撐底座包括一體成型的底座本體和滑臺，所述滑臺對應于所述底座本體的上方，所述底座本體上設有x軸沉頭通孔、y軸沉頭通孔和z軸沉頭通孔，所述x軸沉頭通孔和所述y軸沉頭通孔相互貫穿，所述x軸沉頭通孔的前端設有沉頭，所述y軸沉頭通孔的右端設有沉頭，所述z軸沉頭通孔設置兩組且分別對應于所述滑臺的左右兩側，所述z軸沉頭的下端設有沉頭，所述固定鎖塊與所述滑臺滑動連接，所述固定鎖塊的上端后側設有向上凸起的第一夾緊部，所述固定鎖塊上設有x軸螺紋孔和z軸螺紋孔，所述x軸螺紋孔對應于所述滑臺上方，所述z軸螺紋孔的下端對應于所述z軸沉頭通孔上端，所述活動鎖塊與所述滑臺滑動連接且對應于所述固定鎖塊的前側，所述活動鎖塊的上端前側設有向上凸起的第二夾緊部，所述活動鎖塊上設有雙沉頭通孔，所述雙沉頭通孔沿x軸方向設置且前后兩端均設有沉頭，所述雙沉頭通孔對應于所述x軸螺紋孔的前側。

2.根據權利要求1所述的一種靈活調節的工件夾緊座，其特征在于：所述固定鎖塊還包括y軸螺紋孔，所述y軸螺紋孔貫穿所述固定鎖塊且對應于所述滑臺的左右兩側。

3.根據權利要求1所述的一種靈活調節的工件夾緊座，其特征在于：所述滑臺的形狀為t型柱，所述固定鎖塊下端中部設有與所述滑臺形狀匹配的第一t型槽，所述固定鎖塊通過所述第一t型槽與所述滑臺滑動連接，所述活動鎖塊下端中部設有與所述滑臺形狀匹配的第二t型槽，所述活動鎖塊通過所述第二t型槽與所述滑臺滑動連接。

4.根據權利要求1所述的一種靈活調節的工件夾緊座，其特征在于：所述固定鎖塊上還設有第一避空槽，所述第一避空槽對應于所述第一夾緊部的下端前側，所述活動鎖塊上還設有第二避空槽，所述第二避空槽對應于所述第二夾緊部的下端后側。

技術總結
本技術提供一種靈活調節的工件夾緊座，包括支撐底座、固定鎖塊和活動鎖塊，支撐底座包括一體成型的底座本體和滑臺，滑臺對應于底座本體的上方，X軸沉頭通孔的前端設有沉頭，Y軸沉頭通孔的右端設有沉頭，Z軸沉頭通孔設置兩組且分別對應于滑臺的左右兩側，Z軸沉頭的下端設有沉頭，固定鎖塊與滑臺滑動連接，固定鎖塊上設有X軸螺紋孔和Z軸螺紋孔，X軸螺紋孔對應于滑臺上方，Z軸螺紋孔的下端對應于Z軸沉頭通孔上端，活動鎖塊與滑臺滑動連接，活動鎖塊上設有雙沉頭通孔，雙沉頭通孔沿X軸方向設置且前后兩端均設有沉頭，雙沉頭通孔對應于X軸螺紋孔的前側，其優勢在于：能夠快速將工件定位和鎖緊固定，能夠適應不同寬度的工件進行裝夾。

技術研發人員：車雄禮,王樂輝,萬章奎
受保護的技術使用者：廣東日信高精密科技股份有限公司
技術研發日：20240722
技術公布日：2025/4/28
