本技術屬于金屬管材加工領域，尤其涉及一種金屬管材上下料裝置。

背景技術：

1、金屬管材在加工過程中需要按照相關的要求進行去毛刺、拋光、打孔等加工，在這些加工過程中，需要利用上下料機構首先將金屬管材逐一、有序的送往加工臺上進行加工。金屬管材加工完成后，再將其進行下料。

2、而在現有技術中，大多數上下料機構分為上料機構和下料機構，由它們單獨實現對金屬管材的上料、下料動作。其不能同時完成對金屬管材的上料和下料，使得在對金屬管材上下料過程中，效果較低，且占地空間也較大。

技術實現思路

1、鑒于上述問題，本實用新型的目的在于提供一種金屬管材上下料裝置，旨在解決現有金屬管材上下料裝置不能同時完成對金屬管材的上料和下料，導致效果較低的問題。

2、本實用新型采用如下技術方案：

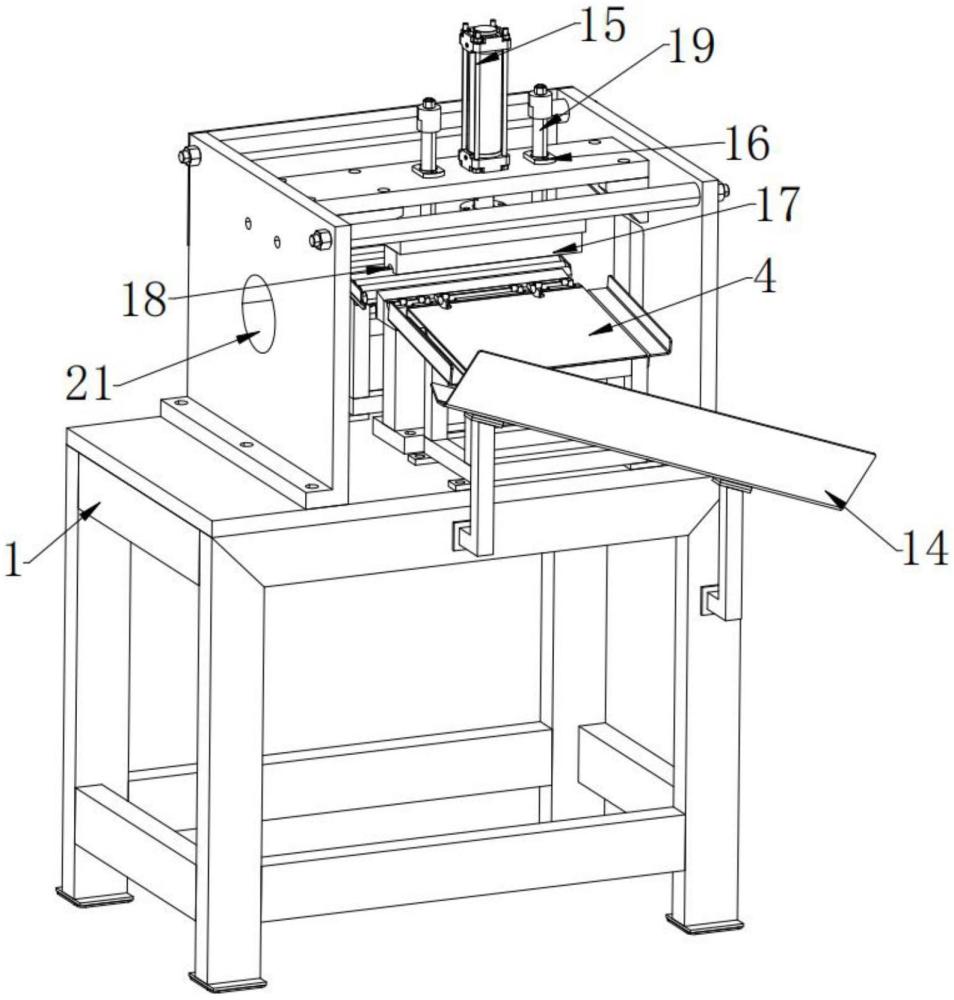

3、所述上下料裝置包括機臺，所述機臺上依次設有上料架、加工臺、下料架，所述加工臺與上料架之間設有滑臺，所述滑臺上形成有朝向加工臺傾斜的斜坡，所述加工臺頂面開有一條加工槽，所述加工臺頂面朝下開有一對槽口，上料架底部開有一對上料槽，所述加工臺的側壁設有頂推氣缸，所述頂推氣缸的驅動軸上設有頂推板，所述頂推板前端設有一對下料頂推塊且下料頂推塊位于槽口內，后端對應每一上料槽設有上料頂推塊。

4、進一步的,所述頂推板的前端開有避讓口。

5、進一步的,所述上料頂推塊、下料頂推塊的頂面均形成有朝前且朝下的斜面。

6、進一步的,所述機臺上方朝向所述加工臺設有壓緊機構，所述壓緊機構包括壓緊氣缸和一對滑套，所述壓緊氣缸的驅動軸上設有壓緊板，所述壓緊板的底面開有壓緊槽，所述滑套內設有滑桿，所述滑桿的底部與所述壓緊板連接。

7、進一步的,所述下料架的末端橫向設有下料滑架。

8、本實用新型的有益效果是：當加工臺上的當前金屬管材加工完成后，頂推氣缸驅動著所述頂推板朝上移動，上料頂推塊、下料頂推塊分別把位于上料架上最低位置的下一金屬管材、當前金屬管材朝上頂推一小段距離，那么下一金屬管材滑動至滑臺上并被下料頂推塊所擋住，當前金屬管材滑至下料架完成下料，之后頂推氣缸驅動著頂推板復位，下料頂推塊取消對下一金屬管材的阻擋，下一金屬管材便會滑至所述加工槽內等待加工。

技術特征：

1.一種金屬管材上下料裝置，其特征在于：所述上下料裝置包括機臺，所述機臺上依次設有上料架、加工臺、下料架，所述加工臺與上料架之間設有滑臺，所述滑臺上形成有朝向加工臺傾斜的斜坡，所述加工臺頂面開有一條加工槽，所述加工臺頂面朝下開有一對槽口，上料架底部開有一對上料槽，所述加工臺的側壁設有頂推氣缸，所述頂推氣缸的驅動軸上設有頂推板，所述頂推板前端設有一對下料頂推塊且下料頂推塊位于槽口內，后端對應每一上料槽設有上料頂推塊。

2.如權利要求1所述一種金屬管材上下料裝置，其特征在于：所述頂推板的前端開有避讓口。

3.如權利要求2所述一種金屬管材上下料裝置，其特征在于：所述上料頂推塊、下料頂推塊的頂面均形成有朝前且朝下的斜面。

4.如權利要求3所述一種金屬管材上下料裝置，其特征在于：所述機臺上方朝向所述加工臺設有壓緊機構，所述壓緊機構包括壓緊氣缸和一對滑套，所述壓緊氣缸的驅動軸上設有壓緊板，所述壓緊板的底面開有壓緊槽，所述滑套內設有滑桿，所述滑桿的底部與所述壓緊板連接。

5.如權利要求4所述一種金屬管材上下料裝置，其特征在于：所述下料架的末端橫向設有下料滑架。

技術總結
本技術屬于金屬管材加工領域，提供了一種金屬管材上下料裝置，所述上下料裝置包括機臺，所述機臺上依次設有上料架、加工臺、下料架，所述加工臺與上料架之間設有滑臺，所述滑臺上形成有朝向加工臺傾斜的斜坡，所述加工臺頂面開有一條加工槽，所述加工臺頂面朝下開有一對槽口，上料架底部開有一對上料槽。加工臺上的當前金屬管材加工完成后，頂推氣缸驅動著頂推板朝上移動，上料頂推塊、下料頂推塊分別把位于上料架上的下一金屬管材、當前金屬管材朝上頂推一小段距離，下一金屬管材滑至滑臺上并被下料頂推塊所擋住，當前金屬管材滑至下料架完成下料，之后頂推板復位，下一金屬管材便會滑至所述加工槽內等待加工。

技術研發人員：劉巍,盧勇
受保護的技術使用者：湖北承勝科技有限公司
技術研發日：20240722
技術公布日：2025/4/28
