本技術涉及磁性高溫板，特別涉及一種磁性高溫板的裝配裝置。

背景技術：

1、高溫板是半導體行業為芯片做包裝及烘烤測試所用的載體，其具有在高溫環境下不變形的特性，磁性高溫板是生產線上使用的輔助用的模具載板，磁性高溫板在使用時需要與基座鋁板裝配貼合。

2、目前往磁性高溫板上組裝基座鋁板的步驟通常由工作人員手動進行，其中包括將基座鋁板和磁性高溫板呈標準位置對齊以及完成基座鋁板和磁性高溫板之間的粘接或固定工作，以上兩步驟中，因對齊工作完全依靠工作人員肉眼判斷，故時常會有位置偏差的情況發生，降低了往磁性高溫板上裝配基座鋁板的工作質量。

技術實現思路

1、本實用新型的目的在于提供一種磁性高溫板的裝配裝置，以解決上述背景技術中提出的問題。

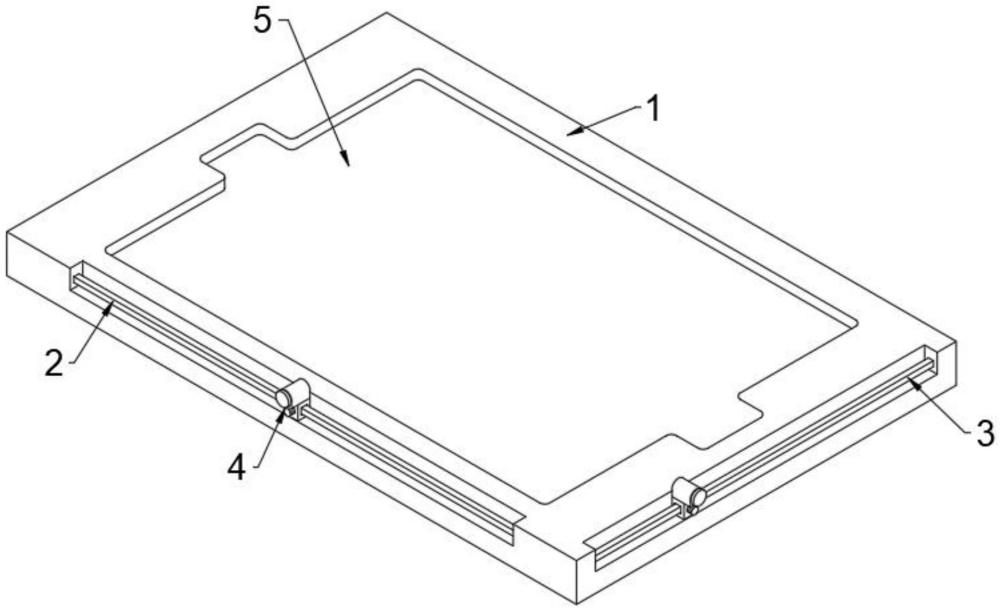

2、為實現上述目的，本實用新型提供如下技術方案：一種磁性高溫板的裝配裝置，包括：

3、裝配板；

4、所述裝配板的正面開設有長條形槽，所述長條形槽的內腔設有長導軌，所述裝配板的一側開設有短條形槽，所述短條形槽的內腔設有短導軌，所述長導軌和短導軌的外壁均套接有輔助機構；

5、所述輔助機構包括環形滑座，所述環形滑座的頂部設有安裝筒，所述安裝筒的內部設有激光筆，所述安裝筒的內腔嵌設有筒塞，所述安裝筒的外壁開設有透光孔，所述環形滑座的外壁開設有螺紋孔，所述螺紋孔的內腔設有鎖定螺栓；

6、所述裝配板的頂部開設有嵌板槽，所述嵌板槽的內腔設有支撐板，所述支撐板的底部設有調節機構。

7、優選的，所述長導軌固定連接于長條形槽的內腔，所述短導軌固定連接于短條形槽的內腔，其中一個所述環形滑座的內腔與長導軌的外壁滑動套接，其中另一個所述環形滑座的內腔與短導軌的外壁滑動套接；

8、所述安裝筒固定連接于環形滑座的頂部，所述鎖定螺栓的外壁與螺紋孔的內壁螺紋連接。

9、優選的，所述鎖定螺栓的一端固定連接有橡膠墊，所述橡膠墊的外壁開設有均勻分布的摩擦紋。

10、優選的，所述調節機構包括t形孔，所述t形孔開設于裝配板的底部，所述t形孔的內壁螺紋連接有調節螺桿，所述調節螺桿的頂端與支撐板的底部轉動連接，所述調節螺桿的底端固定連接有轉盤，所述轉盤的底部開設有條形輔助槽。

11、優選的，所述嵌板槽內壁的底部呈矩形陣列開設有多個限位孔，多個所述限位孔的內腔均滑動套接有限位桿，多個所述限位桿均固定連接于支撐板的底部。

12、優選的，所述調節螺桿的外壁套設有緩沖彈簧，所述緩沖彈簧的頂端與支撐板的底部固定連接，所述緩沖彈簧的底端與嵌板槽內壁的底部固定連接。

13、本實用新型的技術效果和優點：

14、(1)本實用新型利用長導軌、短導軌和兩個輔助機構的設置，通過長導軌、短導軌、環形滑座、安裝筒、激光筆和鎖定螺栓之間的配合可以輔助工作人員進行基座鋁板和磁性高溫板的對齊工作，避免了位置偏差的情況發生，提高了往磁性高溫板上裝配基座鋁板的工作質量；

15、(2)本實用新型利用支撐板和調節機構的設置，通過調節螺栓、轉盤、限位桿和支撐板之間的配合可以使不同厚度的磁性高溫板放入嵌板槽時上表面與裝配板的上表面持平，提高了輔助機構的適用性。

技術特征：

1.一種磁性高溫板的裝配裝置，包括：

2.根據權利要求1所述的一種磁性高溫板的裝配裝置，其特征在于，所述長導軌(2)固定連接于長條形槽的內腔，所述短導軌(3)固定連接于短條形槽的內腔，其中一個所述環形滑座(401)的內腔與長導軌(2)的外壁滑動套接，其中另一個所述環形滑座(401)的內腔與短導軌(3)的外壁滑動套接；

3.根據權利要求1所述的一種磁性高溫板的裝配裝置，其特征在于，所述鎖定螺栓(405)的一端固定連接有橡膠墊(406)，所述橡膠墊(406)的外壁開設有均勻分布的摩擦紋。

4.根據權利要求1所述的一種磁性高溫板的裝配裝置，其特征在于，所述調節機構(6)包括t形孔，所述t形孔開設于裝配板(1)的底部，所述t形孔的內壁螺紋連接有調節螺桿(601)，所述調節螺桿(601)的頂端與支撐板(5)的底部轉動連接，所述調節螺桿(601)的底端固定連接有轉盤(602)，所述轉盤(602)的底部開設有條形輔助槽。

5.根據權利要求1所述的一種磁性高溫板的裝配裝置，其特征在于，所述嵌板槽內壁的底部呈矩形陣列開設有多個限位孔，多個所述限位孔的內腔均滑動套接有限位桿(603)，多個所述限位桿(603)均固定連接于支撐板(5)的底部。

6.根據權利要求4所述的一種磁性高溫板的裝配裝置，其特征在于，所述調節螺桿(601)的外壁套設有緩沖彈簧(604)，所述緩沖彈簧(604)的頂端與支撐板(5)的底部固定連接，所述緩沖彈簧(604)的底端與嵌板槽內壁的底部固定連接。

技術總結
本技術公開了一種磁性高溫板的裝配裝置，包括裝配板，裝配板的正面開設有長條形槽，長條形槽的內腔設有長導軌，裝配板的一側開設有短條形槽，短條形槽的內腔設有短導軌，長導軌和短導軌的外壁均套接有輔助機構，輔助機構包括環形滑座、安裝筒和激光筆，安裝筒的內腔嵌設有筒塞，安裝筒的外壁開設有透光孔，環形滑座的外壁開設有螺紋孔，螺紋孔的內腔設有鎖定螺栓。本技術利用長導軌、短導軌和兩個輔助機構的設置，通過長導軌、短導軌、環形滑座、安裝筒、激光筆和鎖定螺栓之間的配合可以輔助工作人員進行基座鋁板和磁性高溫板的對齊工作，避免了位置偏差的情況發生，提高了往磁性高溫板上裝配基座鋁板的工作質量。

技術研發人員：裴振華,邵連強
受保護的技術使用者：蘇州榮藝電子科技有限公司
技術研發日：20240722
技術公布日：2025/4/28
