本申請涉及航空座椅組裝的，尤其是涉及一種航空座椅模塊化組裝平臺。

背景技術：

1、航空座椅是安裝在飛機上供乘客坐用的座椅，其設計旨在提供舒適性和安全性，同時最大限度地利用有限的飛機內部空間。在對航空座椅進行生產時，為了提高對各個部件模塊的組裝效率和產品質量，通常會使用到模塊化組裝平臺。模塊化組裝平臺是一種用于生產和組裝產品的設備或系統，其設計理念是將產品分解為若干個模塊，每個模塊都可以獨立生產和組裝，然后再將這些模塊組裝成最終的產品。

2、相關技術中，航空座椅是通過模塊化組裝平臺進行組裝的，由于座椅是航空器上的重要組成部分，因此在組裝時需要要求組裝環境具有一定的潔凈度，避免灰塵、異物等影響座椅的裝配和質量，目前部分模塊化組裝平臺都為潔凈室形式的平臺，在使用時能夠控制平臺內部的空氣污染物水平、溫度、濕度、靜電電荷、氣流模式以及其它關鍵參數，以確保在對航空座椅進行模塊化組裝時，保持航空座椅的潔凈度，但是用于組裝航空座椅的部件模塊在送往組裝平臺的內部之前，部件模塊的表面可能會飄落有灰塵，從而在進行組裝時，灰塵可能會進入座椅組件中影響質量和使用壽命，不利于實際使用，因此，本領域技術人員提供了一種航空座椅模塊化組裝平臺，以解決上述背景技術中提出的問題。

技術實現思路

1、為了解決上述背景技術中提出的用于組裝航空座椅的部件模塊在送往組裝平臺的內部之前，部件模塊的表面可能會飄落有灰塵，從而在進行組裝時，灰塵可能會進入座椅組件中影響質量和使用壽命的問題，本申請?zhí)峁┮环N航空座椅模塊化組裝平臺。

2、本申請?zhí)峁┑囊环N航空座椅模塊化組裝平臺采用如下的技術方案：

3、一種航空座椅模塊化組裝平臺，包括組裝室，所述組裝室的內部設置有清潔間，所述清潔間的內部放置有組裝件推動車，所述清潔間的內壁頂部固定連接有除塵箱，所述除塵箱的內壁固定連接有分隔板，所述除塵箱的內部固定連接有第一抽風機，所述分隔板遠離所述第一抽風機的一側固定連接有將所述分隔板貫穿的伸縮波紋管，所述伸縮波紋管遠離所述分隔板的一端固定連接有抽塵罩，所述抽塵罩的上表面固定連接有剪式升降機，所述剪式升降機的上表面與所述除塵箱的內壁頂部固定連接，所述除塵箱的內部滑動連接有過濾板。

4、通過采用上述技術方案，通過組裝件推動車能將部件模塊推入清潔間內，啟動剪式升降機能控制抽塵罩下移罩在組裝件推動車上，啟動第一抽風機通過與伸縮波紋管配合，能控制抽塵罩對組裝件推動車內部放置的部件模塊進行抽塵操作，從而能夠盡量避免出現因灰塵進入座椅組件的內部，而影響到航空座椅質量和使用壽命的情況。

5、優選的，所述組裝件推動車包括矩形車架，所述矩形車架的側壁和底部均開設有將所述矩形車架貫穿的通口，所述通口的內部設置有第一防護網，所述矩形車架的下表面均勻固定連接有數個移動輪，所述矩形車架的一側固定連接有推架。

6、通過采用上述技術方案，通口能便于空氣流通，第一防護網能對通口部位進行攔截，移動輪與推架配合，能便于人員推動矩形車架進行移動。

7、優選的，所述除塵箱包括固定連接在所述清潔間內壁頂部的矩形箱，所述矩形箱的底部開設有將所述矩形箱貫穿的安裝口，所述剪式升降機穿過所述安裝口的內部，所述矩形箱的一側開設有將所述矩形箱貫穿的排風孔，所述排風孔與所述第一抽風機的一端相連通。

8、通過采用上述技術方案，安裝口能便于安裝在矩形箱內部的剪式升降機進行啟用，排風孔能便于第一抽風機啟動時進行排風。

9、優選的，所述組裝室的一側開設有將所述組裝室貫穿的查看口，所述查看口的內部設置有鋼化玻璃。

10、通過采用上述技術方案，查看口與鋼化玻璃配合，能便于人員視察組裝室內部的組裝情況。

11、優選的，所述抽塵罩包括固定連接在所述剪式升降機下表面的矩形盒體，所述伸縮波紋管的一端與所述矩形盒體的內部相連通，所述矩形盒體的底部均勻開設有將所述矩形盒體貫穿的第一抽塵孔。

12、通過采用上述技術方案，在第一抽風機啟動通過伸縮波紋管抽塵時，通過均勻開設的數個第一抽塵孔能對組裝件推動車內部零件上的灰塵進行抽吸。

13、優選的，所述組裝室的內壁底部開設有置物槽，所述置物槽位于所述組裝件推動車的下方，所述置物槽的內部固定連接有吹風機和第二防護網，所述第二防護網位于所述吹風機的上方，所述組裝室的一側開設有與所述置物槽相連通的進風口。

14、通過采用上述技術方案，啟動吹風機能從組裝件推動車的底部向上吹風，從而能加快對組裝件推動車內部部件模塊的除塵效果。

15、優選的，所述矩形盒體的底部固定連接有與所述矩形盒體相連通的抽塵管，所述抽塵管上均勻開設有將所述抽塵管貫穿的第二抽塵孔，所述抽塵管頂端的內壁固定連接有第二抽風機。

16、通過采用上述技術方案，矩形盒體下移時，抽塵管能插入部件模塊之間的間隙內，再啟動第二抽風機通過均勻開設的第二抽塵孔能從部件模塊的內部進行抽塵。

17、綜上所述，本申請包括以下有益技術效果：

18、1、該航空座椅模塊化組裝平臺，通過設置的組裝件推動車能將部件模塊推入清潔間內，啟動剪式升降機能控制抽塵罩下移罩在組裝件推動車上，啟動第一抽風機通過伸縮波紋管能控制抽塵罩對組裝件推動車內部放置的部件模塊進行抽塵操作，在將部件模塊經過抽塵處理后，可通過組裝件推動車推送進組裝室的內部進行組裝，從而能夠盡量避免出現因灰塵進入座椅組件的內部，而影響到航空座椅質量和使用壽命的情況；

19、2、該航空座椅模塊化組裝平臺，開設的通口能便于空氣流通，第一防護網能對通口部位進行攔截，移動輪與推架配合能便于人員推動矩形車架進行移動，查看口與鋼化玻璃配合能便于人員視察組裝室內部的組裝情況，啟動吹風機能從組裝件推動車的底部向上吹風，從而能加快對組裝件推動車內部部件模塊的除塵效果；

20、3、該航空座椅模塊化組裝平臺，開設的安裝口能便于安裝在矩形箱內部的剪式升降機進行啟用，排風孔能便于第一抽風機啟動時進行排風，在第一抽風機啟動通過伸縮波紋管抽塵時，通過均勻開設的數個第一抽塵孔能對組裝件推動車內部零件上的灰塵進行抽吸，矩形盒體下移時，抽塵管能插入部件模塊之間的間隙內，再啟動第二抽風機通過均勻開設的第二抽塵孔能從部件模塊的內部進行抽塵，從而能夠增強對部件模塊的除塵效果。

技術特征：

1.一種航空座椅模塊化組裝平臺，包括組裝室(1)，其特征在于：所述組裝室(1)的內部設置有清潔間(2)，所述清潔間(2)的內部放置有組裝件推動車(3)，所述清潔間(2)的內壁頂部固定連接有除塵箱(4)，所述除塵箱(4)的內壁固定連接有分隔板(5)，所述除塵箱(4)的內部固定連接有第一抽風機(6)，所述分隔板(5)遠離所述第一抽風機(6)的一側固定連接有將所述分隔板(5)貫穿的伸縮波紋管(7)，所述伸縮波紋管(7)遠離所述分隔板(5)的一端固定連接有抽塵罩(8)，所述抽塵罩(8)的上表面固定連接有剪式升降機(9)，所述剪式升降機(9)的上表面與所述除塵箱(4)的內壁頂部固定連接，所述除塵箱(4)的內部滑動連接有過濾板(10)。

2.根據權利要求1所述的一種航空座椅模塊化組裝平臺，其特征在于：所述組裝件推動車(3)包括矩形車架(301)，所述矩形車架(301)的側壁和底部均開設有將所述矩形車架(301)貫穿的通口(302)，所述通口(302)的內部設置有第一防護網(303)，所述矩形車架(301)的下表面均勻固定連接有數個移動輪(304)，所述矩形車架(301)的一側固定連接有推架(305)。

3.根據權利要求1所述的一種航空座椅模塊化組裝平臺，其特征在于：所述除塵箱(4)包括固定連接在所述清潔間(2)內壁頂部的矩形箱(401)，所述矩形箱(401)的底部開設有將所述矩形箱(401)貫穿的安裝口(402)，所述剪式升降機(9)穿過所述安裝口(402)的內部，所述矩形箱(401)的一側開設有將所述矩形箱(401)貫穿的排風孔(403)，所述排風孔(403)與所述第一抽風機(6)的一端相連通。

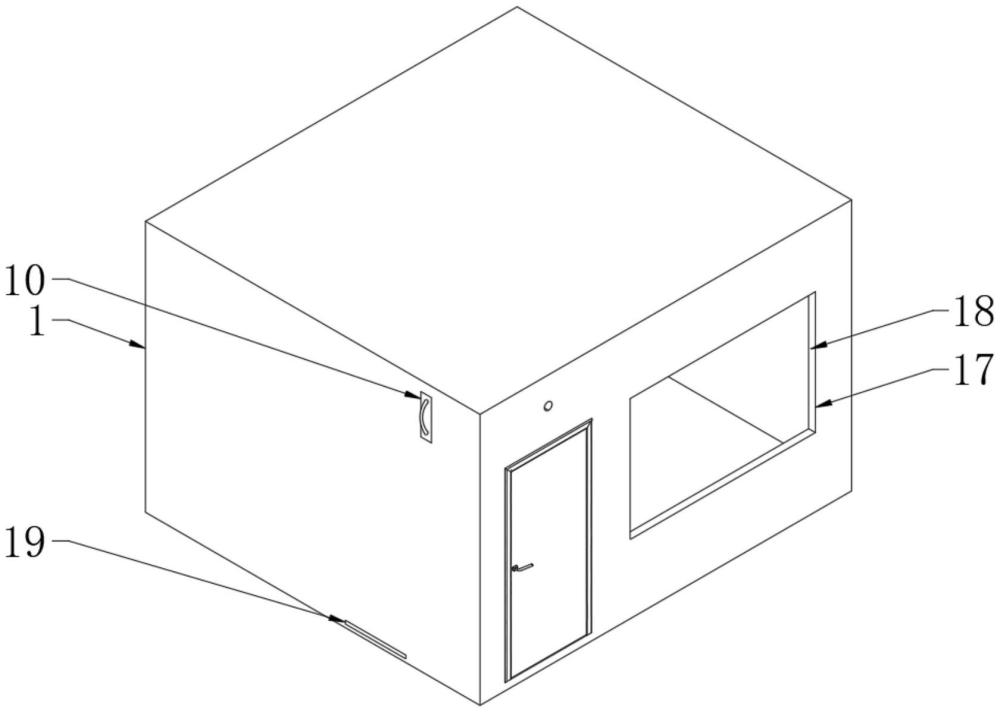

4.根據權利要求1所述的一種航空座椅模塊化組裝平臺，其特征在于：所述組裝室(1)的一側開設有將所述組裝室(1)貫穿的查看口(17)，所述查看口(17)的內部設置有鋼化玻璃(18)。

5.根據權利要求1所述的一種航空座椅模塊化組裝平臺，其特征在于：所述抽塵罩(8)包括固定連接在所述剪式升降機(9)下表面的矩形盒體(801)，所述伸縮波紋管(7)的一端與所述矩形盒體(801)的內部相連通，所述矩形盒體(801)的底部均勻開設有將所述矩形盒體(801)貫穿的第一抽塵孔(802)。

6.根據權利要求1所述的一種航空座椅模塊化組裝平臺，其特征在于：所述組裝室(1)的內壁底部開設有置物槽(14)，所述置物槽(14)位于所述組裝件推動車(3)的下方，所述置物槽(14)的內部固定連接有吹風機(15)和第二防護網(16)，所述第二防護網(16)位于所述吹風機(15)的上方，所述組裝室(1)的一側開設有與所述置物槽(14)相連通的進風口(19)。

7.根據權利要求5所述的一種航空座椅模塊化組裝平臺，其特征在于：所述矩形盒體(801)的底部固定連接有與所述矩形盒體(801)相連通的抽塵管(11)，所述抽塵管(11)上均勻開設有將所述抽塵管(11)貫穿的第二抽塵孔(12)，所述抽塵管(11)頂端的內壁固定連接有第二抽風機(13)。

技術總結
本申請涉及一種航空座椅模塊化組裝平臺，其包括組裝室，組裝室的內部設置有清潔間，清潔間的內部放置有組裝件推動車，清潔間的內壁頂部固定連接有除塵箱，除塵箱的內壁固定連接有分隔板，除塵箱的內部固定連接有第一抽風機，分隔板遠離第一抽風機的一側固定連接有將分隔板貫穿的伸縮波紋管，伸縮波紋管遠離分隔板的一端固定連接有抽塵罩；本方案在使用時，通過組裝件推動車將部件模塊推入清潔間內，啟動剪式升降機控制抽塵罩下移罩在組裝件推動車上，啟動第一抽風機通過伸縮波紋管能控制抽塵罩對組裝件推動車內部放置的部件模塊進行抽塵操作，從而能夠盡量避免出現因灰塵進入座椅組件的內部，而影響到航空座椅質量和使用壽命的情況。

技術研發人員：曾強,丁森,陶玉惠,司寶
受保護的技術使用者：襄陽宏航實業有限責任公司
技術研發日：20240722
技術公布日：2025/4/28
