本發明涉及堆焊機，具體為一種軋輥自動修復的堆焊機。

背景技術：

1、在金屬加工行業中，軋輥作為重要的工藝設備，其表面經常因長時間使用或操作不當而產生磨損、裂紋或變形等問題，這些問題嚴重影響了軋輥的使用壽命和加工質量，為了解決這些問題，軋輥自動修復的堆焊機應運而生，它通過對軋輥表面進行堆焊處理，修復其磨損或損壞的部分，從而恢復軋輥的使用性；

2、然而，盡管現有技術已經取得了一定的進步，但仍存在一些明顯的缺陷，例如，一些堆焊機在調整打磨帶位置時，往往采用較為簡單的機械結構，導致調整精度有限，無法滿足對軋輥表面微小損傷進行精確修復的需求，此外，一些堆焊機在打磨過程中，由于打磨帶的張緊度和接觸力不穩定，容易導致打磨效果不佳，甚至對軋輥表面造成二次損傷，另外，現有的一些堆焊機在控制軋輥轉動角度和打磨帶傾斜角度時，操作復雜且不夠靈活，難以滿足多樣化修復需求。

技術實現思路

1、針對現有技術的不足，本發明提供了一種軋輥自動修復的堆焊機，解決了背景技術中所提及的技術問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種軋輥自動修復的堆焊機，包括底座，以及安裝在底座上的軋輥本體，底座頂部固定連接有支撐架，支撐架上設置有對軋輥本體表面進行堆焊處理的堆焊焊槍，且支撐架上還設置有對堆焊處位置進行修復處理的修復組件；

3、修復組件包括橫向滑動安裝在支撐架上的移動架，移動架底部兩側滑動連接有升降桿，升降桿上滑動連接有安裝板，安裝板底部固定連接有定位架，定位架上設置有用于清除掉軋輥本體修復處存在焊渣的打磨帶。

4、作為本技術方案的進一步優選，定位架一側固定連接有驅動電機，驅動電機的輸出端設置有主動輪，定位架一側轉動連接有轉動桿，定位架底部設置有調節桿，調節桿底部設置有v型架，定位架的兩側設置有從動輪，轉動桿上設置有張緊輪，主動輪、張緊輪、兩個從動輪通過打磨帶進行連接設置。

5、作為本技術方案的進一步優選，定位架上設置有第二氣缸，第二氣缸的輸出端與轉動桿連接設置，調節桿通過第一固定螺栓固定安裝在定位架上，v型架表面開設有第一弧形槽，且第一弧形槽內設置有與調節桿連接設置的第二固定螺栓。

6、作為本技術方案的進一步優選，支撐架一端設置有伺服電機，伺服電機輸出端固定連接有螺紋桿，且移動架與螺紋桿螺紋連接。

7、作為本技術方案的進一步優選，兩個升降桿頂部設置有導向輪、底部設置有定位輪，升降桿上套設有位于移動架與安裝板之間的第一阻尼彈簧，導向輪能夠位于橫板、傾斜板上滑動。

8、作為本技術方案的進一步優選，底座頂部固定連接有支撐板，支撐板上轉動連接有轉動軸，且轉動軸與軋輥本體處于同一軸心，轉動軸一端固定連接有連接架，連接架的四周滑動連接有滑行桿，滑行桿外側端固定連接有弧形夾板，滑行桿的內側端固定連接有導向軸，連接架的軸心處轉動連接有大齒輪，且大齒輪表面開設有第二弧形槽，且導向軸滑動安裝在第二弧形槽內，連接架一端固定安裝有控制電機，控制電機輸出端固定連接有與大齒輪嚙合的小齒輪。

9、作為本技術方案的進一步優選，轉動軸上固定連接有轉動盤，轉動盤內部開設有呈圓周陣列設置的第一卡槽，轉動盤外部開設有呈圓周陣列設置的第二卡槽，轉動盤一側設置有固定安裝在支撐架上的定位座，定位座上轉動連接有擺動桿，擺動桿上下端分別轉動連接有限位塊與推動塊，推動塊與第一卡槽卡合適配，限位塊與第二卡槽卡合適配，且推動塊與限位塊通過第二阻尼彈簧連接，擺動桿頂部固定連接有延伸桿。

10、作為本技術方案的進一步優選，支撐架上設置有擺動電機，擺動電機輸出端固定連接有往復絲桿，往復絲桿上螺紋連接有聯動架，且聯動架橫向滑動安裝在支撐架上，聯動架表面開設有與延伸桿相適配的凹槽。

11、作為本技術方案的進一步優選，底座頂部固定連接有支撐座，且軋輥本體放置在底座上，支撐座的兩側分別設置有固定支撐座與移動支撐座，固定支撐座固定安裝在底座上，移動支撐座通過第一氣缸滑動安裝在底座上，固定支撐座、移動支撐座上開設有通孔，且通孔內設置有與軋輥本體相互適配的軸承座。

12、與現有技術相比具備以下有益效果：

13、通過伺服電機驅動螺紋桿轉動，使得與螺紋桿螺紋連接的移動架能夠進行精確的左右移動，這種設計確保了打磨帶的位置可以被精確調整，從而能夠?qū)堓伇倔w的不同位置進行有效的堆焊處理，提高了打磨的準確性和效率；利用升降桿、導向輪、第一阻尼彈簧、定位輪等組件，實現了打磨帶在移動過程中的自適應貼合與移動，當導向輪在橫板上滑動時，第一阻尼彈簧的彈性作用力使得打磨帶緊密貼合軋輥本體進行清理；而當導向輪移動至傾斜板時，各組件則向上移動，實現了打磨帶在不同位置的有效移動和清理；通過控制電機驅動小齒輪轉動，進而帶動大齒輪和弧形夾板向內側移動，實現了對軋輥本體的便捷夾持固定，這種設計便于后續帶動軋輥本體轉動，從而能夠?qū)堓伇倔w的位置進行調整，確保打磨帶能夠?qū)Χ押柑幍暮冈M行全面清理；利用轉動盤、第一卡槽、第二卡槽、擺動桿、限位塊、推動塊和第二阻尼彈簧等組件，實現了轉動軸的間歇轉動，這種設計能夠間歇性地帶動軋輥本體進行轉動，從而進一步調整軋輥本體的位置，確保打磨帶能夠持續有效地對堆焊處的焊渣進行清理；通過擺動電機驅動往復絲桿轉動，進而帶動聯動架在支撐架上往復移動，這種設計使得聯動架能夠帶動擺動桿以定位座為軸心進行往復轉動，從而實現了對軋輥本體轉動角度的自動化控制，提高了整個裝置的自動化程度和操作便捷性。

14、通過移動架在支撐架上的橫向滑動，以及升降桿在安裝板上的滑動，實現了對打磨帶位置的精確調整，這種設計使得打磨帶能夠準確地定位到軋輥本體需要修復和清理的焊渣位置，提高了修復的精確度和效率；利用第二氣缸驅動轉動桿和張緊輪移動，可以實現對打磨帶的張緊處理，確保打磨帶在運行過程中保持穩定的張力和接觸力，從而提高清理效果；通過松動第一固定螺栓，可以上下移動調節桿、v型架和從動輪，進而改變打磨帶的打磨位置，這種設計使得打磨帶能夠適應不同位置的焊渣清理需求，增加了修復的靈活性；v型架上開設的第一弧形槽和第二固定螺栓的設計，允許對v型架和從動輪在調節桿上的傾斜角度進行調整，這種調整可以改變打磨帶對軋輥本體堆焊處焊渣進行清理時的傾斜角度，使得清理更加徹底，減少了焊渣殘留的可能性；打磨帶通過主動輪、張緊輪和兩個從動輪的連接設置，形成了一個穩定的傳動系統，這種設計確保了打磨帶能夠持續、均勻地接觸軋輥本體表面，有效地清除焊渣，同時，通過精確控制打磨帶的位置和傾斜角度，可以實現對軋輥本體表面焊渣的高效清理，確保修復質量。

技術特征：

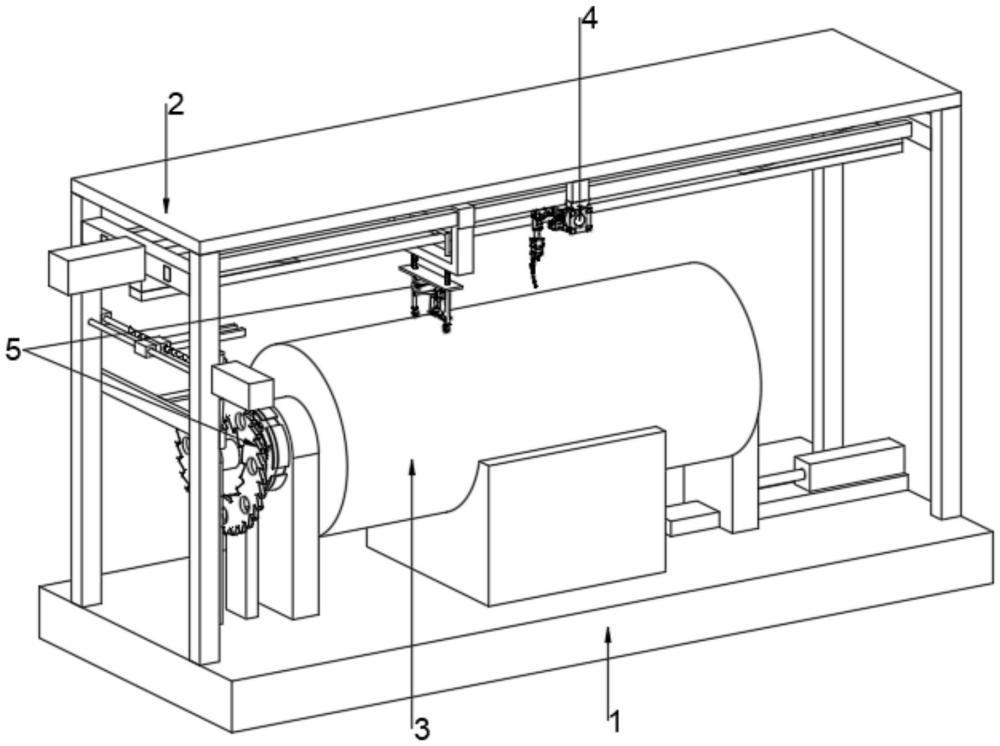

1.一種軋輥自動修復的堆焊機，包括底座(1)，以及安裝在底座(1)上的軋輥本體(3)，其特征在于：底座(1)頂部固定連接有支撐架(2)，支撐架(2)上設置有對軋輥本體(3)表面進行堆焊處理的堆焊焊槍(4)，且支撐架(2)上還設置有對堆焊處位置進行修復處理的修復組件(5)；

2.根據權利要求1所述的一種軋輥自動修復的堆焊機，其特征在于：定位架(54)一側固定連接有驅動電機(55)，驅動電機(55)的輸出端設置有主動輪(58)，定位架(54)一側轉動連接有轉動桿(56)，定位架(54)底部設置有調節桿(513)，調節桿(513)底部設置有v型架(57)，定位架(54)的兩側設置有從動輪(510)，轉動桿(56)上設置有張緊輪(59)，主動輪(58)、張緊輪(59)、兩個從動輪(510)通過打磨帶(511)進行連接設置。

3.根據權利要求2所述的一種軋輥自動修復的堆焊機，其特征在于：定位架(54)上設置有第二氣缸(512)，第二氣缸(512)的輸出端與轉動桿(56)連接設置，調節桿(513)通過第一固定螺栓(514)固定安裝在定位架(54)上，v型架(57)表面開設有第一弧形槽(515)，且第一弧形槽(515)內設置有與調節桿(513)連接設置的第二固定螺栓(516)。

4.根據權利要求3所述的一種軋輥自動修復的堆焊機，其特征在于：支撐架(2)一端設置有伺服電機(522)，伺服電機(522)輸出端固定連接有螺紋桿(523)，且移動架(51)與螺紋桿(523)螺紋連接。

5.根據權利要求4所述的一種軋輥自動修復的堆焊機，其特征在于：兩個升降桿(52)頂部設置有導向輪(517)、底部設置有定位輪(519)，升降桿(52)上套設有位于移動架(51)與安裝板(53)之間的第一阻尼彈簧(518)，導向輪(517)能夠位于橫板(520)、傾斜板(521)上滑動。

6.根據權利要求5所述的一種軋輥自動修復的堆焊機，其特征在于：底座(1)頂部固定連接有支撐板(524)，支撐板(524)上轉動連接有轉動軸(525)，且轉動軸(525)與軋輥本體(3)處于同一軸心，轉動軸(525)一端固定連接有連接架(526)，連接架(526)的四周滑動連接有滑行桿(527)，滑行桿(527)外側端固定連接有弧形夾板(528)，滑行桿(527)的內側端固定連接有導向軸(529)，連接架(526)的軸心處轉動連接有大齒輪(530)，且大齒輪(530)表面開設有第二弧形槽(531)，且導向軸(529)滑動安裝在第二弧形槽(531)內，連接架(526)一端固定安裝有控制電機(532)，控制電機(532)輸出端固定連接有與大齒輪(530)嚙合的小齒輪(533)。

7.根據權利要求6所述的一種軋輥自動修復的堆焊機，其特征在于：轉動軸(525)上固定連接有轉動盤(534)，轉動盤(534)內部開設有呈圓周陣列設置的第一卡槽(535)，轉動盤(534)外部開設有呈圓周陣列設置的第二卡槽(536)，轉動盤(534)一側設置有固定安裝在支撐架(2)上的定位座(537)，定位座(537)上轉動連接有擺動桿(538)，擺動桿(538)上下端分別轉動連接有限位塊(540)與推動塊(539)，推動塊(539)與第一卡槽(535)卡合適配，限位塊(540)與第二卡槽(536)卡合適配，且推動塊(539)與限位塊(540)通過第二阻尼彈簧(541)連接，擺動桿(538)頂部固定連接有延伸桿(542)。

8.根據權利要求7所述的一種軋輥自動修復的堆焊機，其特征在于：支撐架(2)上設置有擺動電機(543)，擺動電機(543)輸出端固定連接有往復絲桿(544)，往復絲桿(544)上螺紋連接有聯動架(545)，且聯動架(545)橫向滑動安裝在支撐架(2)上，聯動架(545)表面開設有與延伸桿(542)相適配的凹槽。

9.根據權利要求1所述的一種軋輥自動修復的堆焊機，其特征在于：底座(1)頂部固定連接有支撐座(11)，且軋輥本體(3)放置在底座(1)上，支撐座(11)的兩側分別設置有固定支撐座(12)與移動支撐座(13)，固定支撐座(12)固定安裝在底座(1)上，移動支撐座(13)通過第一氣缸(14)滑動安裝在底座(1)上，固定支撐座(12)、移動支撐座(13)上開設有通孔，且通孔內設置有與軋輥本體(3)相互適配的軸承座。

技術總結
本發明公開了一種軋輥自動修復的堆焊機，涉及堆焊機技術領域，包括底座，以及安裝在底座上的軋輥本體，底座頂部固定連接有支撐架，支撐架上設置有對軋輥本體表面進行堆焊處理的堆焊焊槍，且支撐架上還設置有對堆焊處位置進行修復處理的修復組件。該軋輥自動修復的堆焊機，通過伺服電機驅動螺紋桿轉動，使得與螺紋桿螺紋連接的移動架能夠進行精確的左右移動，這種設計確保了打磨帶的位置可以被精確調整，從而能夠?qū)堓伇倔w的不同位置進行有效的堆焊處理，提高了打磨的準確性和效率；利用升降桿、導向輪、第一阻尼彈簧、定位輪等組件，實現了打磨帶在移動過程中的自適應貼合與移動。
