本發明涉及機械加工，特別涉及一種斷橋鋁窗生產用裁剪打孔設備。

背景技術：

1、斷橋鋁又稱為是隔熱型材，跟普通型材相比起來性能更好。其中的橋指的是材料學意義上中的冷熱橋，斷表示動作，就將冷熱橋打斷。可以說鋁合金是屬于一種金屬材料，導熱的速度較快，所以說當室內外溫度較大時，它就能夠成為傳遞熱量中的一座橋。

2、斷橋鋁在制作斷橋鋁窗時，需要進行裁剪，同時，為了安裝需要，需要對斷橋鋁側面的進行打孔，現有設備只能進行斷橋鋁裁剪和打孔單獨分離作業，無法實現統一操作，這就會產生人力等大量資源浪費。

3、為此，需要一種斷橋鋁窗生產用裁剪打孔設備，該設備能夠進行斷橋鋁的自動夾持與移送，有效節省人力；該設備能夠在斷橋鋁裁剪時進行角度調節，有效提高設備利用率；該設備能夠?qū)Σ眉舻臄鄻蜾X進行側面打孔，并對打孔的位置進行調節，提高工作效率；該設備能夠在調節斷橋鋁切割角度的同時調節打孔機構的位置，使設備更加靈活，減少多余組件，提高設備利用率。

技術實現思路

1、針對上述技術問題，本發明提供了一種斷橋鋁窗生產用裁剪打孔設備，以解決上述問題。

2、本發明所使用的技術方案是：一種斷橋鋁窗生產用裁剪打孔設備，包括設置在地面的操作機構，設置在操作機構上的角度調節機構，設置在操作機構上，用于斷橋鋁窗移送的夾持移送機構，設有在操作機構上，用于斷橋鋁打孔的打孔機構；

3、所述的操作機構包括：支撐架、輔助桿、絲杠滑塊組、大支撐板和切割臺；所述的支撐架固定安裝在地面的預定安裝區域；輔助桿通過桿固定安裝在支撐架上端面；絲杠滑塊組包括框架、絲杠、電機、滑塊，框架通過桿固定安裝在支撐架上端面，絲杠轉動安裝在框架內，電機固定安裝在框架上，其電機軸與絲杠的一端固定連接，滑塊滑動安裝在框架內，滑塊上的螺紋孔與絲杠螺紋配合；大支撐板的一端滑動安裝在輔助桿上，大支撐板的另一端與絲杠滑塊組內的滑塊的下端面固定連接；切割臺固定安裝在支撐架上，切割臺上固定安裝有切割機；

4、所述的角度調節機構包括：小支撐板、矩形支板、圓盤、雙向絲杠、第一輔助板、第一l形板、第二輔助板和第二l形板；所述的小支撐板固定安裝在大支撐板的下端面；矩形支板固定安裝在小支撐板的下端面，矩形支板上設有四個卡孔；圓盤的軸轉動安裝在小支撐板下端面的圓孔里，圓盤的外圍設有一圈輪齒，圓盤上設有兩個中心對稱的圓孔；雙向絲杠轉動安裝在矩形支板上的圓孔里，雙向絲杠上的螺紋方向相反；第一輔助板滑動安裝在小支撐板的下端面，第一輔助板上的螺紋孔與雙向絲杠上的一端螺紋配合；第一l形板固定安裝在第一輔助板上的細圓桿上，第一l形板通過連桿與圓盤上的一個圓孔轉動連接；第二輔助板滑動安裝在小支撐板的下端面，第二輔助板上的螺紋孔與雙向絲杠上的另一端螺紋配合；第二l形板固定安裝在第二輔助板上的細圓桿上，第二l形板通過連桿與圓盤上的另一個圓孔轉動連接；

5、所述的夾持移送機構包括：u形框架、限制塊、限位桿、空心筒、f形架、電缸ⅰ和夾板；所述的u形框架的上端與圓盤的下端面固定連接；限制塊固定安裝在u形框架下端開口處，限制塊外側設有凹槽；限位桿固定安裝在u形框架內部，且限位桿與限制塊固定連接；空心筒滑動安裝在限位桿上，空心筒的兩側通過連桿分別與兩個f形架中間位置的桿子轉動連接，f形架有兩個，兩個f形架的中間靠下位置分別轉動安裝在限制塊的兩側；夾板有兩個，兩個夾板分別滑動安裝在限制塊上的凹槽里，兩個夾板的外端分別與兩個f形架的下端轉動連接；電缸ⅰ的缸體部分與一個f形架的上端轉動連接，電缸ⅰ的活塞桿端與另一個f形架的上端轉動連接；

6、所述的打孔機構包括：半環形板、齒輪ⅰ、圓桿ⅰ、齒輪ⅱ、支撐板、限制板、電機ⅱ、豎板、電缸ⅱ和電動打孔機；所述的半環形板固定安裝在大支撐板下端，半環形板上設有凹槽，半環形板上固定安裝有一個架板；齒輪ⅰ的軸轉動安裝在半環形板上的架板上的圓孔里，齒輪ⅰ與圓盤外圍的輪齒相互嚙合；圓桿ⅰ轉動安裝在半環形板上的架板上的圓孔里；齒輪ⅱ固定安裝在圓桿ⅰ上，齒輪ⅱ與齒輪ⅰ相互嚙合；支撐板的一端滑動安裝在半環形板上的凹槽里，支撐板的另一端與圓桿ⅰ固定連接，支撐板上設有兩個中心對稱的槽孔；限制板的中間軸轉動安裝在支撐板上的圓孔里；電機ⅱ固定安裝在支撐板上，其電機軸與一個齒輪固定連接，這個齒輪與限制板軸上的齒輪相互嚙合；豎板有兩個，兩個豎板分別滑動安裝在支撐板上的兩個槽孔里，兩個支撐板上端的小桿分別在限制板上的兩個槽孔里滑動；電動打孔機有兩個，兩個電動打孔機分別滑動安裝在兩個豎板上的兩個圓孔里；電缸ⅱ有兩個，兩個電缸ⅱ的缸體部分分別與兩個豎板的外側連接，兩個電缸ⅱ的活塞桿端分別與兩個電動打孔機外側的板子連接。

7、優選的，所述的第一輔助板一側固定安裝有一個細圓桿，第一輔助板的另一側設有一個通孔。

8、優選的，所述的第二輔助板一側固定安裝有一個細圓桿，這個細圓桿在第一輔助板側面的通孔里滑動，第二輔助板的另一側設有一個通孔，第一輔助板上的細圓桿在這個通孔里滑動。

9、優選的，所述的限制板上設有兩個槽孔，限制板的中間軸上固定安裝有一個齒輪。

10、優選的，所述的角度調節機構還包括：卡架和搖把；所述的卡架滑動安裝在雙向絲杠后側的圓桿上，卡架的前端固定安裝有四個卡桿，這個四個卡桿與矩形支板上的四個卡孔間歇卡死；搖把固定安裝在雙向絲杠后側的圓桿外端。

11、優選的，所述的卡架的后側安裝有彈簧，彈簧的另一端與雙向絲杠后側圓桿上的板子連接。

12、優選的，所述的夾持移送機構還包括：橫板、齒輪組和電機ⅰ；所述的橫板固定安裝在u形框架的側面，橫板上設有兩個圓孔；齒輪組內的兩個齒輪的軸分別轉動安裝在橫板上的兩個圓孔里；電機ⅰ固定安裝在橫板上，其電機軸與齒輪組內的一個齒輪的軸固定連接。

13、優選的，所述的齒輪組內的兩個齒輪的下端安裝有磨砂輪。

14、本發明與現有技術相比的有益效果是：

15、1.本發明通過電缸ⅰ工作，電缸ⅰ伸長帶動兩個f形架的上端同時向外移動，兩個f形架中間位置的桿子則帶動空心筒向上移動，同時，兩個f形架的下端同時帶動兩個夾板向內移動，使兩個夾板的內側將斷橋鋁夾住，方便對斷橋鋁的切割角度的調節。

16、2.本發明通過第一l形板和第二l形板同時控制圓盤向一個方向移動，圓盤帶動u形框架旋轉，u形框架帶動兩個夾板夾著的斷橋鋁旋轉，進行斷橋鋁的裁剪角度的調節，有效提高設備利用率。

17、3.本發明通過電機ⅰ啟動，帶動齒輪組轉動，齒輪組帶動兩個磨砂輪旋轉，磨砂輪進行斷橋鋁的移送，實現斷橋鋁的持續切割，提高工作效率。

技術特征：

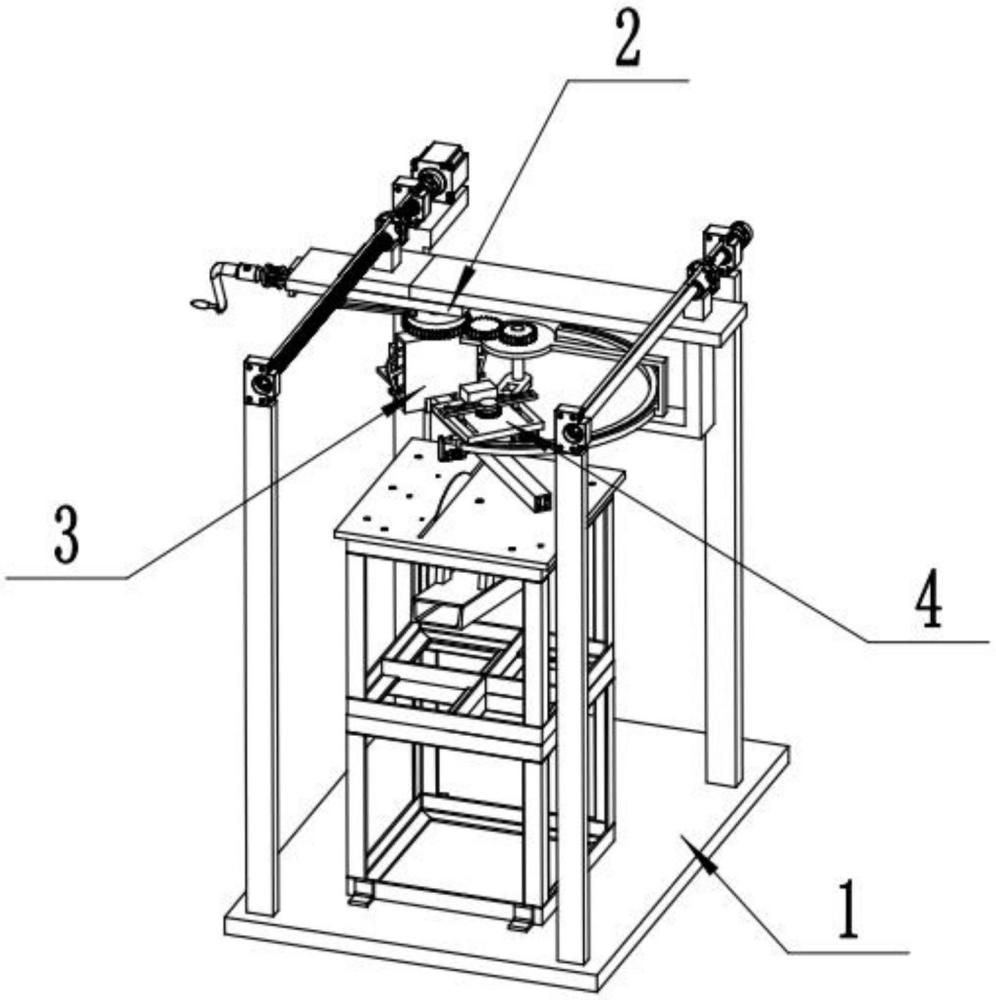

1.一種斷橋鋁窗生產用裁剪打孔設備，其特征在于，包括設置在地面的操作機構(1)，設置在操作機構(1)上的角度調節機構(2)，設置在操作機構(1)上，用于斷橋鋁窗移送的夾持移送機構(3)，設有在操作機構(1)上，用于斷橋鋁打孔的打孔機構(4)；

2.根據權利要求1所述的一種斷橋鋁窗生產用裁剪打孔設備，其特征在于，所述的第一輔助板(205)一側固定安裝有一個細圓桿，第一輔助板(205)的另一側設有一個通孔。

3.根據權利要求1所述的一種斷橋鋁窗生產用裁剪打孔設備，其特征在于，所述的第二輔助板(207)一側固定安裝有一個細圓桿，這個細圓桿在第一輔助板(205)側面的通孔里滑動，第二輔助板(207)的另一側設有一個通孔，第一輔助板(205)上的細圓桿在這個通孔里滑動。

4.根據權利要求1所述的一種斷橋鋁窗生產用裁剪打孔設備，其特征在于，所述的限制板(406)上設有兩個槽孔，限制板(406)的中間軸上固定安裝有一個齒輪。

5.根據權利要求1所述的一種斷橋鋁窗生產用裁剪打孔設備，其特征在于，所述的角度調節機構(2)還包括：卡架(209)和搖把(210)；所述的卡架(209)滑動安裝在雙向絲杠(204)后側的圓桿上，卡架(209)的前端固定安裝有四個卡桿，這個四個卡桿與矩形支板(202)上的四個卡孔間歇卡死；搖把(210)固定安裝在雙向絲杠(204)后側的圓桿外端。

6.根據權利要求5所述的一種斷橋鋁窗生產用裁剪打孔設備，其特征在于，所述的卡架(209)的后側安裝有彈簧，彈簧的另一端與雙向絲杠(204)后側圓桿上的板子連接。

7.根據權利要求1所述的一種斷橋鋁窗生產用裁剪打孔設備，其特征在于，所述的夾持移送機構(3)還包括：橫板(307)、齒輪組(308)和電機ⅰ(309)；所述的橫板(307)固定安裝在u形框架(301)的側面，橫板(307)上設有兩個圓孔；齒輪組(308)內的兩個齒輪的軸分別轉動安裝在橫板(307)上的兩個圓孔里；電機ⅰ(309)固定安裝在橫板(307)上，其電機軸與齒輪組(308)內的一個齒輪的軸固定連接。

8.根據權利要求7所述的一種斷橋鋁窗生產用裁剪打孔設備，其特征在于，所述的齒輪組(308)內的兩個齒輪的下端安裝有磨砂輪。

技術總結
一種斷橋鋁窗生產用裁剪打孔設備，包括設置在地面的操作機構，設置在操作機構上的角度調節機構，設置在操作機構上，用于斷橋鋁窗移送的夾持移送機構，設有在操作機構上，用于斷橋鋁打孔的打孔機構；該設備能夠進行斷橋鋁的自動夾持與移送，有效節省人力；該設備能夠在斷橋鋁裁剪時進行角度調節，有效提高設備利用率；該設備能夠?qū)Σ眉舻臄鄻蜾X進行側面打孔，并對打孔的位置進行調節，提高工作效率；該設備能夠在調節斷橋鋁切割角度的同時調節打孔機構的位置，使設備更加靈活，減少多余組件，提高設備利用率。

技術研發人員：趙自理
受保護的技術使用者：張家口艾森建筑裝飾有限公司
技術研發日：
技術公布日：2025/4/28
