本技術涉及擠出機，具體而言，涉及多色線纜膠套擠出機。

背景技術：

1、電纜通常是由幾根或幾組導線(每組至少兩根)絞合而成的類似繩索的樣式，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。電纜具有內通電，外絕緣的特征。

2、擠出機是電纜生產過程中常用的一種設備，擠出機的工作過程是，原材料經過料斗進入到料筒內，在螺桿的轉動帶動下向前運動，原材料在向前運動的過程中，接受料筒的加熱、螺桿帶來的剪切以及壓縮作用使得物料熔融，依靠螺桿旋轉產生的壓力及剪切力，使物料可以充分進行塑化并混合均勻，再通過機頭和不同形狀的模具，使塑料擠壓成連續性的所需要的各種形狀的塑料層，擠包在線芯上。是電纜生產過程中必不可少的一種設備。

3、隨著光通信事業和電力傳輸工業的現代化，光、電信號傳輸及控制信號的傳輸需要多根線纜敷設在一起，為工程安裝和維護檢修方便，需要線纜區分為不同顏色，或者是采用多色共體線纜，然而現有的生產多色電纜絕緣層的擠出設備結構較為復雜，生產成本較高。

4、如專利號為cn201910472520.5，名稱為“雙層電纜擠出機頭”的專利文件中，公開了雙層電纜擠出機頭，其包括殼體、第一導膠組件、第二導膠組件以及出線組件。殼體上設置有第一進膠口、第二進膠口以及安裝通道；第一導膠組件設置于安裝通道內，第一導膠組件內設置有第一插裝通道，第一導膠組件與安裝通道之間形成第一導膠通道；第二導膠組件設置于第一插裝通道內，第二導膠組件上具有兩個穿線孔，第二導膠組件與第一插裝通道之間形成第二導膠通道；出線組件設置于安裝通道的前部，出線組件上設置有與穿線孔同軸的出線孔，出線組件與第一導膠組件之間形成第三導膠通道。上述擠出頭需要配置較為復雜的擠出機線路進行輸料，組裝和布置麻煩，擠出頭難以拆卸清洗，另外亦難以根據線纜的規格調整更換不同的擠出頭。

5、因此，為了降低擠出頭的裝拆難度，并提高擠出機對不同尺寸規格的多色擠出頭的適配能力，降低更換擠出頭的難度，提高生產效率，有必要對擠出機的結構進行改進研發。

技術實現思路

1、為了解決目前市面上一般的多色線纜膠套擠出機的擠出頭裝拆維護困難，且只能適配一種規格的擠出頭，難以根據電纜的生產需求隨意切換擠出頭，無法快速應對多變的市場需求的問題，提供多色線纜膠套擠出機。

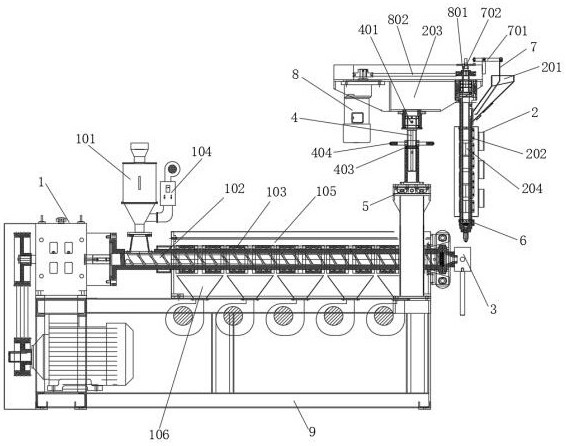

2、多色線纜膠套擠出機，包括主擠出組件、副擠出組件和雙層擠出頭，所述雙層擠出頭上開設有連通線纜通道的主入口和副入口，所述主擠出組件的輸出端可拆卸地連通主入口，所述副擠出組件的輸出端豎直向下地對接副入口，副擠出組件連接有升降螺桿，所述升降螺桿的底部滑動套接有平移軌道。

3、進一步地，所述雙層擠出頭中水平貫穿設置有線纜通道，所述主入口設置于雙層擠出頭的側面，副入口設置于雙層擠出頭的頂部，主入口和副入口的輸出端均設置于線纜通道的末端。

4、進一步地，所述主擠出組件包括吸料罐、水平擠出套筒，所述吸料罐連通水平擠出套筒的輸入端，所述水平擠出套筒的輸出端與主入口對接，水平擠出套筒的外側套接有多個電熱圈。

5、進一步地，所述吸料罐連通有烘干風機，所述電熱圈的外側包裹有散熱風道，所述散熱風道連通鼓風機。

6、進一步地，所述副擠出組件與副入口的對接處設置有保溫發熱圈。

7、進一步地，所述副擠出組件包括進料斗、豎直擠出套筒、支撐架，所述進料斗設置于豎直擠出套筒的輸入端，所述豎直擠出套筒固定連接支撐架，升降螺桿的頂部旋轉套接在支撐架底部的軸承套筒中，升降螺桿的底部螺紋套接有升降螺紋座。

8、進一步地，所述豎直擠出套筒中設置有旋轉螺桿，所述進料斗中設置有攪拌棒，所述攪拌棒的頂部連接有驅動連桿，所述驅動連桿鉸接在攪拌驅動輪的外側邊，所述攪拌驅動輪和旋轉螺桿均同軸串接有驅動帶輪，所述驅動帶輪通過同步帶與旋轉電機的輸出端連接。

9、進一步地，所述升降螺紋座的頂部通過推力軸承同軸連接有轉盤手柄，所述轉盤手柄的中心螺紋套接在升降螺桿上。

10、進一步地，所述升降螺紋座的底部滑動套接在平移軌道上，所述升降螺紋座的底部螺紋串接有平移驅動螺桿。

11、進一步地，所述主擠出組件和平移軌道均安裝于機架上，所述平移軌道對應設置于主擠出組件的輸出端一側。

12、本實用新型的優點在于：

13、1、擠出輸料機構和擠出頭之間方便裝拆，便于拆卸清洗擠出頭和更換不同規格的擠出頭。

14、2、副擠出組件安裝在可調節位置的支撐機構上，可適配對位不同規格的擠出頭上不同位置的副入口。

15、3、副擠出組件利用單個旋轉電機驅動原料攪拌和旋轉螺桿，整合度高。

16、4、擠出輸送機構穩定可靠，加熱均勻，可避免膠套材料堵塞。

技術特征：

1.多色線纜膠套擠出機，其特征在于，包括主擠出組件、副擠出組件和雙層擠出頭，所述雙層擠出頭上開設有連通線纜通道的主入口和副入口，所述主擠出組件的輸出端可拆卸地連通主入口，所述副擠出組件的輸出端豎直向下地對接副入口，副擠出組件連接有升降螺桿，所述升降螺桿的底部滑動套接有平移軌道。

2.根據權利要求1所述的多色線纜膠套擠出機，其特征在于，所述雙層擠出頭中水平貫穿設置有線纜通道，所述主入口設置于雙層擠出頭的側面，副入口設置于雙層擠出頭的頂部，主入口和副入口的輸出端均設置于線纜通道的末端。

3.根據權利要求1所述的多色線纜膠套擠出機，其特征在于，所述主擠出組件包括吸料罐、水平擠出套筒，所述吸料罐連通水平擠出套筒的輸入端，所述水平擠出套筒的輸出端與主入口對接，水平擠出套筒的外側套接有多個電熱圈。

4.根據權利要求3所述的多色線纜膠套擠出機，其特征在于，所述吸料罐連通有烘干風機，所述電熱圈的外側包裹有散熱風道，所述散熱風道連通鼓風機。

5.根據權利要求1所述的多色線纜膠套擠出機，其特征在于，所述副擠出組件與副入口的對接處設置有保溫發熱圈。

6.根據權利要求1所述的多色線纜膠套擠出機，其特征在于，所述副擠出組件包括進料斗、豎直擠出套筒、支撐架，所述進料斗設置于豎直擠出套筒的輸入端，所述豎直擠出套筒固定連接支撐架，升降螺桿的頂部旋轉套接在支撐架底部的軸承套筒中，升降螺桿的底部螺紋套接有升降螺紋座。

7.根據權利要求6所述的多色線纜膠套擠出機，其特征在于，所述豎直擠出套筒中設置有旋轉螺桿，所述進料斗中設置有攪拌棒，所述攪拌棒的頂部連接有驅動連桿，所述驅動連桿鉸接在攪拌驅動輪的外側邊，所述攪拌驅動輪和旋轉螺桿均同軸串接有驅動帶輪，所述驅動帶輪通過同步帶與旋轉電機的輸出端連接。

8.根據權利要求6所述的多色線纜膠套擠出機，其特征在于，所述升降螺紋座的頂部通過推力軸承同軸連接有轉盤手柄，所述轉盤手柄的中心螺紋套接在升降螺桿上。

9.根據權利要求6所述的多色線纜膠套擠出機，其特征在于，所述升降螺紋座的底部滑動套接在平移軌道上，所述升降螺紋座的底部螺紋串接有平移驅動螺桿。

10.根據權利要求1所述的多色線纜膠套擠出機，其特征在于，所述主擠出組件和平移軌道均安裝于機架上，所述平移軌道對應設置于主擠出組件的輸出端一側。

技術總結
本技術屬于擠出機技術領域，具體涉及多色線纜膠套擠出機，包括主擠出組件、副擠出組件和雙層擠出頭，所述雙層擠出頭上開設有連通線纜通道的主入口和副入口，所述主擠出組件的輸出端可拆卸地連通主入口，所述副擠出組件的輸出端豎直向下地對接副入口，副擠出組件連接有升降螺桿，所述升降螺桿的底部滑動套接有平移軌道。本技術提供的多色線纜膠套擠出機的擠出頭和膠料輸送擠出機構之間裝拆方便快速，且可適配多種規格的擠出頭，可有效提高設備的工作效率，降低設備維護難度。

技術研發人員：林麗文,伍偉芳,謝雷
受保護的技術使用者：廣東雙利電纜有限公司
技術研發日：20240701
技術公布日：2025/4/28
