本發明涉及彩涂板激光加工，具體為一種彩涂板激光加工設備及其控制系統。

背景技術：

1、彩涂板激光加工是一種利用激光技術對彩涂板進行切割、打孔、雕刻、焊接和清洗類加工操作的工藝。

2、如公開號為cn113210875b的“彩涂板的激光焊接方法及系統”，包括如下步驟：步驟一，將兩塊待焊彩涂板拼接在一起；步驟二，利用激光使拼縫附近的板彩涂層燃燒，形成彩涂熔渣，擦拭去除所述彩涂熔渣，使彩涂層下方的鍍鋅層得以露出；步驟三，激光去除露出的鍍鋅層；步驟四，通過激光焊接方式將兩塊待焊彩涂板焊連。

3、但現有技術中，激光加工過程中，當激光功率設置不當，超過了涂層所能承受的溫度極限，涂層中的有機成分會發生碳化反應，導致顏色變黑或變深，影響彩涂板的美觀度，而目前激光加工裝置對于激光輸出功率的控制存在一定的誤差，并且輸出方式無法進行切換，就導致在實際加工的時候無法完成切割、焊接和清洗的工作，而不同的加工方式就需要有特定的固定方式，而在這個過程中，彩涂板的穩定性對于最終的加工質量起著至關重要的作用，而在進行激光切割的過程中，彩涂板與激光接觸的部位溫度較高，此時對彩涂板的固定就會導致已經分離的彩涂板繼續保持接觸狀態，而此時切割部位的彩涂板為熔融狀態，就容易出現彩涂板重新連接在一起的問題。

技術實現思路

1、本發明的目的在于提供一種彩涂板激光加工設備及其控制系統，以解決上述背景技術提出的當激光功率設置不當，超過了涂層所能承受的溫度極限，涂層中的有機成分會發生碳化反應，導致顏色變黑或變深，影響彩涂板的美觀度，而目前激光加工裝置對于激光輸出功率的控制存在一定的誤差，并且輸出方式進行無法切換，就導致在實際加工的時候無法完成切割、焊接和清洗的工作的問題。

2、為實現上述目的，本發明提供如下技術方案：一種彩涂板激光加工設備，包括加工臺，所述加工臺內部設置有對稱布置的固定組件，所述加工臺的頂部轉動連接有蓋板，所述加工臺的一側固定安裝有控制器，所述控制器用于控制激光的輸出功率；

3、所述固定組件包括第一連接板和第二連接板，所述第一連接板和第二連接板對稱分布在加工臺的兩側，所述第一連接板的一側和第二連接板的一側均固定安裝有限位板，所述限位板搭接在加工臺的內部，所述第一連接板的一端和第二連接板的一端均固定連接有彎折桿，所述彎折桿的另一端固定連接有齒桿，兩根所述齒桿呈上下對稱狀態水平布置，兩根所述齒桿之間嚙合連接有調節組件。

4、優選的，所述調節組件包括定位殼和減速電機，兩根所述齒桿均滑動連接在定位殼的內部，且齒桿貫穿定位殼，所述減速電機固定安裝在加工臺一側的底部。

5、優選的，所述減速電機的輸出端固定連接有帶傳動組件，所述帶傳動組件中的一個皮帶輪轉動安裝在定位殼的殼體上，所述帶傳動組件皮帶輪的軸部一端固定連接有銜接齒輪，所述銜接齒輪與兩根所述齒桿之間嚙合連接。

6、優選的，所述定位殼的兩端均固定安裝有支撐板，所述齒桿搭接在支撐板的拐角處。

7、優選的，所述加工臺的外壁上固定安裝有導向桿，所述第一連接板和第二連接板的兩端均滑動連接在導向桿的外壁上，所述導向桿的端頭處固定安裝有阻擋板。

8、優選的，所述加工臺的內部固定安裝有加固框架，所述加固框架兩側的上表面均固定安裝有導軌，所述導軌的上表面滑動連接有橫桿，所述橫桿與導軌之間相互垂直，且橫桿的一端固定安裝有第一伺服電機，所述橫桿的上表面滑動連接有光纖激光器，所述光纖激光器外殼的一側固定安裝有第二伺服電機，所述加工臺的內部固定安裝有接料臺，所述接料臺的上表面固定安裝有支撐桿。

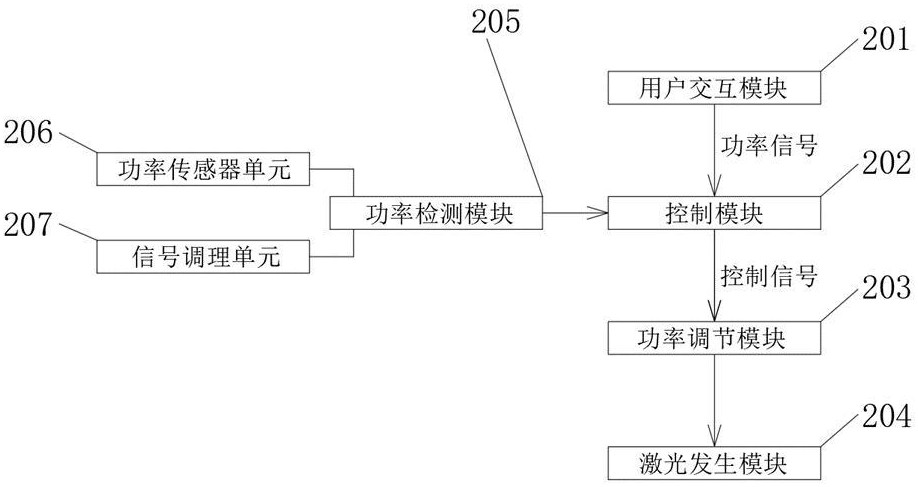

9、一種彩涂板激光加工設備的控制系統，包括用戶交互模塊、控制模塊、功率調節模塊、激光發生模塊、功率檢測模塊；

10、所述用戶交互模塊用于輸入目標激光功率值指令，并將功率信號發送給控制模塊，同時顯示系統當前的激光功率狀態信息；

11、所述控制模塊用于接收用戶交互模塊傳來的功率值指令，功率值指令根據加工需求進行設置，并等待功率檢測模塊傳來的激光功率數據，將功率檢測模塊傳來的信號，與預設的功率值指令進行比較，將比較結果代入控制算法計算出需要調節的控制量，然后發出控制信號給功率調節模塊；

12、所述功率調節模塊用于依據控制模塊傳來的控制量，對激光發生模塊的工作參數進行調整；

13、所述激光發生模塊用于產生激光束對彩涂板進行加工，且激光束一部分被功率檢測模塊采集；

14、所述功率檢測模塊包括功率傳感器單元和信號調理單元，所述功率傳感器單元用于實時測量彩涂板接收到的激光功率，所述信號調理單元用于對功率傳感器單元輸出的信號進行放大、濾波處理，并將處理后的測量信號傳輸給控制模塊。

15、優選的，所述控制模塊包括以下步驟：

16、s1、開始：啟動系統，對功率傳感器單元進行初始化設置；

17、s2、設定目標功率：輸入期望的激光功率值后光纖激光器輸出激光；

18、s3、實時檢測功率：功率檢測模塊檢測當前激光輸出功率；

19、s4、計算功率誤差：比較當前功率和目標功率，計算出誤差并進行判斷，誤差在可接受范圍內，轉到“保持當前輸出”，誤差超出范圍，轉到“調整輸出”并發送調整指令。

20、優選的，所述控制模塊中控制算法包括以下內容：

21、設定三個參數、和，其中為比例系數，為積分系數，為微分系數，三個參數根據加工的目標進行調整，在加工的過程中，持續設置多個采樣周期；

22、通過公式一：計算出當前的功率誤差；

23、通過公式二：計算出比例項輸出；

24、通過公式三：計算出積分項輸出；

25、通過公式四：計算出微分項輸出；

26、通過公式五：計算出控制信號調整量；

27、將控制信號調整量轉換為實際的控制信號輸出到功率調節模塊，以調整激光發生模塊的功率輸出功率，不斷重復上述步驟，實現對功率的實時動態調整；

28、公式一中的為目標功率值，為第個采樣時刻的實際功率值，公式三中為上一個采樣時刻的積分項輸出，公式四中為上一個采樣時刻的功率誤差。

29、優選的，所述激光發生模塊還包括模式切換單元、光學聚焦單元、運動控制單元和氣體供應單元；

30、所述模式切換單元用于同時控制光學聚焦單元、運動控制單元和氣體供應單元，根據指令控制光纖激光器的工作模式、光學聚焦單元的參數調整、運動控制單元的運動模式以及氣體供應單元的氣體切換；

31、所述光學聚焦單元包括聚焦鏡、間距調節器、擴束器、勻光器和光束模式變換器，聚焦鏡用于將激光束聚焦到工件表面，間距調節器用于調整聚焦鏡的位置，光束模式變換器用于將激光束整形成特定形狀，擴束器用于將激光束擴束，勻光器用于保證激光能量均勻的作用在工件表面，光束模式變換器用于將多模激光轉換為基模激光，將基模光束轉換為高階模光束；

32、所述運動控制單元用于控制第一伺服電機和第二伺服電機，驅動橫桿在x軸和z軸方向移動，對工件不同的位置進行加工；

33、所述氣體供應單元包括氣體存儲容器、壓力傳感器、電磁切換閥和流量計，氣體存儲容器配備氬氣和氧氣，壓力傳感器安裝在管道中，用于將壓力信號反饋給模式切換單元，電磁切換閥用于控制閥門的開閉，切換不同的氣體，流量計用于控制氣體流量。

34、與現有技術相比，本發明的有益效果是：

35、1、本發明中，通過設置控制模塊來調整激光的輸出功率，在實際使用的時候，通過定時檢測射到彩涂板上的激光的功率，同時結合實際輸入的功率值指令，通過計算得出控制量，然后對激光的輸出功率進行自動調整，從而保證激光不會破壞彩涂板表面的涂層，同時每次計算都會將之前的測量數據代入計算公式，保證每次的調整量都會將之前的數據作為參照，以此來保證調整數據的準確性，通過根據加工需求與實際情況對激光的輸出功率進行調整，在進行切割、焊接和清洗時都可以起到保護彩涂板的作用。

36、2、本發明中，設置模式切換單元來調整激光的輸出模式，使得此裝置可以對彩涂板進行焊接、切割和清洗操作，其中光學聚焦單元用于調整激光的間距，在進行焊接時，調整光斑的大小和能量密度，適合不同厚度的彩涂板，在進行切割時，將激光束整形成特定形狀，并保證激光能量會集中在切割線上，而在清洗的時候，擴束器可以將光束擴大，從而擴大單次的清洗面積，這些方式都能夠提升加工效率與質量。

37、3、本發明中，通過設置一個固定程度可以自由控制的固定組件，在進行切割的時候，第一連接板和第二連接板向加工臺的兩側移動，達到快速釋放彩涂板的目的，從而在切割過程中避免彩涂板接觸的過于緊密，以防止彩涂板重新連接在一起的問題發生，而在進行焊接的時候，第一連接板和第二連接板可以同時向加工臺的中心處移動，從而兩側對彩涂板進行固定，使兩塊彩涂板穩定接觸到一起，從而保證了焊接的質量，并且此方式可以同樣適用于激光清洗彩涂板，使得此裝置能夠進行激光切割、焊接和清洗的加工方式，擴大了單個裝置的可加工范圍。
