本發明涉及鋼結構對接，具體涉及一種鋼結構施工用鋼結構對接裝置。

背景技術：

1、鋼結構是由鋼制材料組成的結構，是主要的建筑結構類型之一，結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，一般鋼柱在使用時，需要對接裝置將兩個同等大小的鋼柱組裝在一起，用于將鋼柱的長度進行延長，滿足現場施工需求，由于對接裝置在對兩根鋼柱對接時，需要使用到夾持設備，將鋼柱固定在夾持設備內部，使得兩個鋼柱與地面之間存在距離，能夠確保鋼柱在加工過程中四周進行對接，由于鋼柱質量體積較大，需要使用者借助鋼絲繩對鋼柱在夾持設備內進行牽引，將鋼柱與夾持設備進行輔助對接，然而鋼柱在夾持設備內向上移動處于中空狀態，使得鋼柱在被牽引時容易發生擺動，導致夾持設備在與鋼柱夾持時容易發生傾斜，降低鋼柱在夾持設備內的穩定性，影響鋼柱對接的精準性。

技術實現思路

1、本發明的目的是提供一種鋼結構施工用鋼結構對接裝置，通過支撐組件的設置，能夠將鋼柱在兩個夾持塊內向上抬起，有利于鋼柱在夾持塊內穩定向上移動，可以防止鋼柱不必要的重復工作，提升鋼柱在夾持塊內的穩定性，從而提高鋼柱對接的精準性，以解決技術中的上述不足之處。

2、為了實現上述目的，本發明提供如下技術方案：一種鋼結構施工用鋼結構對接裝置，包括：

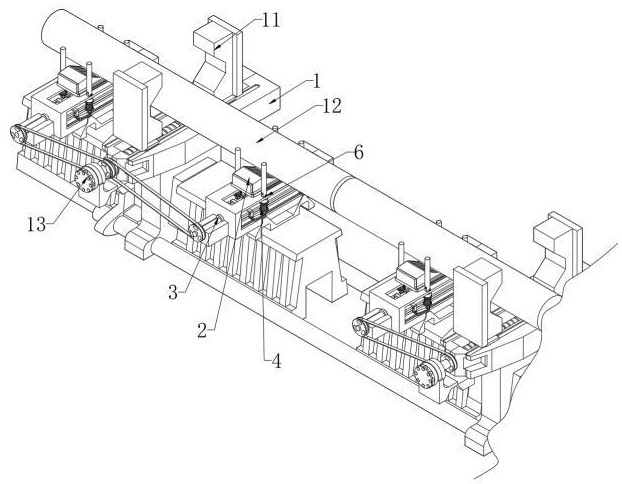

3、對接支座和兩個夾持塊，所述對接支座上安裝有動力座，且動力座用于驅動兩個夾持塊相對移動，所述對接支座上放置有鋼柱，且鋼柱位于兩個夾持塊內；

4、兩個支撐組件，用于推動鋼柱沿兩個夾持塊內穩定向上移動，每組所述支撐組件均包支撐架、安裝在鋼柱外部的支撐座以及開設在支撐座頂端供鋼柱放置的限位槽，所述支撐架的頂端開設有支撐槽，所述支撐座的底端固定有頂板，且頂板位于支撐槽內，所述頂板的底端固定有連接座，所述連接座的兩端鉸接對稱分布的兩個連接臂，兩個所述連接臂的一端均鉸接有活動座，所述支撐槽內設有帶動兩個活動座移動的移動組件，所述移動組件內設有將其與動力座銜接的轉動組件，所述支撐架上設有多組導向組件，且導向組件用于將鋼柱在支撐座上限制；并且在轉動組件的作用下，將移動組件與夾持塊同步移動，使得支撐座將鋼柱向上頂起的同時兩個夾持塊向鋼柱的外部靠近，將鋼柱在兩個夾持塊內穩定夾持，而且限位槽為v形結構，能夠實現將鋼柱在支撐座上穩定放置，經由支撐組件的設置，不僅能夠將鋼柱外部實現多段支撐，可以防止鋼柱在對接過程中滑動或移位，還能夠在凸起還是凹陷的鋼結構側壁，使得對接裝置都能夠進行有效夾持，增強了施工的靈活性，從而影響組裝精度和結構安全；也可以將鋼柱在對接完成后沿夾持塊內穩定向下滑動，避免兩個夾持塊相向將其內部鋼柱掉落在對接支座上，防止鋼柱掉落造成損害，提示鋼柱的對接質量。

5、優選的，所述移動組件包括固定在兩個活動座底端的兩個移動環及可轉動的安裝在支撐槽內的螺紋柱，且兩個移動環均套設在螺紋柱的外部，所述支撐架的一端固定有支撐套，所述支撐套的頂部安裝有可轉動的轉動柱，且轉動柱的一端延伸至支撐槽內并固定在螺紋柱一端；并且移動環內開設有內螺紋與螺紋柱表面螺紋旋合配合，將兩個移動環在螺紋柱上相對或向相移動，使得兩個移動環推動兩個連接臂沿支撐槽內向上或向下移動。

6、優選的，所述轉動組件包括套接在動力座上的第二皮帶輪及套接在轉動柱外部的第一皮帶輪，且第一皮帶輪與第二皮帶輪之間共同套接有皮帶；并且動力座轉動帶動轉動組件轉動，隨即轉動組件帶動轉動柱轉動，使得支撐組件與夾持塊能夠同步移動，減少使用者對鋼柱抬起所需時間，能夠將鋼柱快速夾持，提升鋼柱對接效果。

7、優選的，所述移動環的外部還固定有定位塊，所述支撐槽內開設有供定位塊滑動的定位槽；并且定位塊能夠將移動環在支撐槽內導向移動，提升移動環的穩定性。

8、優選的，每組所述導向組件均包括安裝在支撐架相鄰于支撐座一側的第二導向桿、安裝在第二導向桿底端的第一導向桿以及開設在支撐架一側與支撐槽內內部相通的滑槽，所述滑槽內部頂壁固定有穩定座，且穩定座和支撐架上均開設有供第一導向桿插入的導向槽，所述第一導向桿的底端固定有滾輪座，所述滾輪座內活動安裝有滾輪，所述第一導向桿的底部固定套接有彈簧盤，所述彈簧盤和穩定座之間共同安裝有彈簧，且彈簧套設在第一導向桿的外部，所述移動環的外部設有推動第一導向桿移動的銜接組件，所述第二導向桿上設有將其與第一導向桿拆裝的調節組件；并且彈簧自身具有彈性，從而給予彈簧盤一側向下推力，能夠將滾輪與銜接組件之間保持穩定銜接，確保第一導向桿能夠穩定向上或向下滑動，同時，能夠將伸出的第一導向桿進行自動復位，確保裝置的下次使用。

9、優選的，所述銜接組件包括固定在移動環上的銜接架及安裝在所述滑槽內供滾輪滑動的推座，所述銜接架的一端延伸至支撐槽的外部并固定有固定架，且固定架位于所述滑槽內并固定在推座一端。

10、優選的，所述銜接架的一側還固定有耳塊，所述滑槽內開設有供耳塊滑動的長槽；并且耳塊沿長槽內滑動將銜接架在滑槽內移動方向進行限制，使得銜接架沿滑槽內導向滑動，避免銜接架移動時出現偏移的情況。

11、優選的，所述調節組件包括固定在第一導向桿頂端的調節板及開設在第二導向桿頂端供調節板插入的調節槽，所述調節板的一端開設有第一螺孔，所述第二導向桿上開設有與調節槽內部相通的第二螺孔，所述第二導向桿上螺設有調節螺栓，且調節螺栓通過第二螺孔螺入與該第二螺孔相對應的第一螺孔內；能夠實現將第二導向桿與第一導向桿之間的角度調整，避免鋼柱與第二導向桿之間出現相互干擾的情況，使得鋼柱能夠在支撐座上保持穩定。

12、在上述技術方案中，本發明提供的技術效果和優點：

13、1、通過支撐組件的設置，能夠將鋼柱在兩個夾持塊內向上抬起，有利于鋼柱在夾持塊內穩定向上移動，可以防止鋼柱不必要的重復工作，提升鋼柱在夾持塊內的穩定性，從而提高鋼柱對接的精準性。

14、2、通過導向組件的設置，能夠對鋼柱在支撐座上放置時進行限制，有利于鋼柱直接放置在支撐座上的指定位置，可以減少鋼柱在支撐座出現較大偏移，使得支撐座最大限度地減少偏心受力，從而支撐座能夠對鋼柱穩定支撐，進一步提升鋼柱的對接效果。

15、3、通過調節組件的設置，能夠將第二導向桿與第一導向桿之間進行角度調整，使得第二導向桿與鋼柱之間的距離進行調整，有利于鋼柱與第二導向桿之間預留出合適的空間，提升鋼柱在支撐座上的穩定性，確保鋼柱被夾持塊穩定夾持。

技術特征：

1.一種鋼結構施工用鋼結構對接裝置，其特征在于，包括：

2.根據權利要求1所述的一種鋼結構施工用鋼結構對接裝置，其特征在于：所述移動組件（3）包括固定在兩個活動座（28）底端的兩個移動環（37）及可轉動的安裝在支撐槽（22）內的螺紋柱（31），且兩個移動環（37）均套設在螺紋柱（31）的外部，所述支撐架（21）的一端固定有支撐套（32），所述支撐套（32）的頂部安裝有可轉動的轉動柱（33），且轉動柱（33）的一端延伸至支撐槽（22）內并固定在螺紋柱（31）一端。

3.根據權利要求1所述的一種鋼結構施工用鋼結構對接裝置，其特征在于：所述轉動組件包括套接在動力座（13）上的第二皮帶輪（36）及套接在轉動柱（33）外部的第一皮帶輪（34），且第一皮帶輪（34）與第二皮帶輪（36）之間共同套接有皮帶（35）。

4.根據權利要求2所述的一種鋼結構施工用鋼結構對接裝置，其特征在于：所述移動環（37）的外部還固定有定位塊（38），所述支撐槽（22）內開設有供定位塊（38）滑動的定位槽（39）。

5.根據權利要求2所述的一種鋼結構施工用鋼結構對接裝置，其特征在于：每組所述導向組件（4）均包括安裝在支撐架（21）相鄰于支撐座（23）一側的第二導向桿（44）、安裝在第二導向桿（44）底端的第一導向桿（41）以及開設在支撐架（21）一側與支撐槽（22）內內部相通的滑槽，所述滑槽內部頂壁固定有穩定座（46），且穩定座（46）和支撐架（21）上均開設有供第一導向桿（41）插入的導向槽，所述第一導向桿（41）的底端固定有滾輪座（42），所述滾輪座（42）內活動安裝有滾輪（43），所述第一導向桿（41）的底部固定套接有彈簧盤（47），所述彈簧盤（47）和穩定座（46）之間共同安裝有彈簧（45），且彈簧（45）套設在第一導向桿（41）的外部，所述移動環（37）的外部設有推動第一導向桿（41）移動的銜接組件（5），所述第二導向桿（44）上設有將其與第一導向桿（41）拆裝的調節組件（6）。

6.根據權利要求5所述的一種鋼結構施工用鋼結構對接裝置，其特征在于：所述銜接組件（5）包括固定在移動環（37）上的銜接架（51）及安裝在所述滑槽內供滾輪（43）滑動的推座（54），所述銜接架（51）的一端延伸至支撐槽（22）的外部并固定有固定架（53），且固定架（53）位于所述滑槽內并固定在推座（54）一端。

7.根據權利要求6所述的一種鋼結構施工用鋼結構對接裝置，其特征在于：所述銜接架（51）的一側還固定有耳塊（52），所述滑槽內開設有供耳塊（52）滑動的長槽（55）。

8.根據權利要求5所述的一種鋼結構施工用鋼結構對接裝置，其特征在于：所述調節組件（6）包括固定在第一導向桿（41）頂端的調節板（61）及開設在第二導向桿（44）頂端供調節板（61）插入的調節槽（62），所述調節板（61）的一端開設有第一螺孔（63），所述第二導向桿（44）上開設有與調節槽（62）內部相通的第二螺孔（64），所述第二導向桿（44）上螺設有調節螺栓（65），且調節螺栓（65）通過第二螺孔（64）螺入與該第二螺孔（64）相對應的第一螺孔（63）內。

技術總結
本發明公開了一種鋼結構施工用鋼結構對接裝置，具體涉及鋼結構對接技術領域，包括：對接支座和兩個夾持塊，所述對接支座上安裝有動力座，且動力座用于驅動兩個夾持塊相對移動，所述對接支座上放置有鋼柱，且鋼柱位于兩個夾持塊內；兩個支撐組件，用于推動鋼柱沿兩個夾持塊內穩定向上移動，每組所述支撐組件均包支撐架、安裝在鋼柱外部的支撐座以及開設在支撐座頂端供鋼柱放置的限位槽，所述支撐架的頂端開設有支撐槽；本發明通過支撐組件的設置，能夠將鋼柱在兩個夾持塊內向上抬起，有利于鋼柱在夾持塊內穩定向上移動，可以防止鋼柱不必要的重復工作，提升鋼柱在夾持塊內的穩定性，從而提高鋼柱對接的精準性。

技術研發人員：冒佘楠,崔紅
受保護的技術使用者：南通市福坤鋼結構工程有限公司
技術研發日：
技術公布日：2025/4/24
