本發明涉及不銹鋼剪切，更具體地涉及一種精密不銹鋼帶材的剪切設備。

背景技術：

1、不銹鋼帶材是一種由不銹鋼制成的長條形薄板材料，具有出色的耐腐蝕性、耐熱性和機械強度。

2、不銹鋼剪切設備是金屬加工行業中用于裁剪不銹鋼帶材的重要工具，中國專利cn118268636b公開了一種用于不銹鋼板材的剪切裝置，包括碼放機構，碼放機構的上表面設有對不銹鋼板材原料進行剪切的剪切機構，碼放機構和剪切機構的一側設有兩個帶動不銹鋼板材原料進行轉動的轉動機構，兩個轉動機構之間設有帶動不銹鋼板材原料進行抬升的抬升機構，本發明中通過設置碼放機構對切割完成的不銹鋼板材進行自動碼放，使切割完成后的不銹鋼板材碼放整齊，方便后續對切割完成的不銹鋼板材進行打包儲存，且通過設置抬升機構帶動成卷的不銹鋼板材原料向上移動，避免采用吊裝設備對成卷的不銹鋼板材進行上料，也避免由于成卷的不銹鋼板材的晃動，影響上料的效率。

3、但在實際使用中仍存在以下不足，因不銹鋼材料還具有較強的韌性，在切割過程中產生的切屑不易被排出，容易堵住刀具的連接縫隙，加劇刀具的磨損和斷裂。

技術實現思路

1、為了克服現有技術的上述缺陷，本發明提供一種精密不銹鋼帶材的剪切設備，以解決上述背景技術中存在的問題。

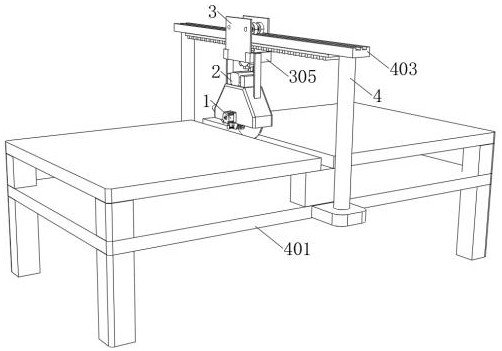

2、為實現上述目的，本發明提供如下技術方案：一種精密不銹鋼帶材的剪切設備，包括切割組件，所述切割組件的頂部固定連接有傳動組件，所述傳動組件的頂部固定連接有移動組件，所述移動組件的內側活動套接有機床組件，所述切割組件包括刀具殼，所述刀具殼的一側螺栓連接有發電機，所述發電機的底部固定連接有斷路組件，所述刀具殼一側的底部電性連接有連接片，所述連接片的正面電性連接有溫感斷電器，所述溫感斷電器的底端電性連接有風扇組件，所述風扇組件的一端固定套接在連接片的底端，所述刀具殼的另一側轉動套接有刀具軸，所述刀具軸的一端固定連接有切片，所述切片一側的中間螺栓連接有轉輥，所述轉輥的一端固定連接在發電機的一側，所述轉輥的側面轉動套接有磁吸組件，所述磁吸組件的側面固定套接有碎屑殼，所述刀具殼的頂部管道連接有兩個收集箱，兩個所述收集箱的底端螺栓連接有進屑殼，所述刀具殼的背面固定連接有水槍。

3、進一步的，所述斷路組件包括氣泵，所述氣泵的頂部電性連接有導線管，所述氣泵一側的底端管道連接有氣筒，所述氣筒一端的內側活動套接有活塞桿，所述氣筒的側面固定套接有固定環，所述固定環的一側焊接有第一彈簧，所述活塞桿一端的側面焊接有固定條，所述活塞桿的一端固定連接有絕緣塊。

4、進一步的，所述風扇組件包括電接條，所述電接條的背面電性連接有第一電機，所述第一電機的頂部固定連接有扇葉，所述電接條正面的內側電性連接有兩個第二彈簧，兩個所述第二彈簧相向的一端均電性連接有導體塊。

5、進一步的，所述磁吸組件包括管殼，所述管殼的內部電性連接有螺線圈，所述管殼的內側轉動套接有轉輥。

6、進一步的，所述收集箱包括箱殼，所述箱殼一側的底端轉動連接有轉動軸，所述轉動軸的一側固定連接有底板。

7、進一步的，所述傳動組件包括第二電機，所述第二電機的一端固定連接有第一履帶，所述第一履帶的底端固定連接有刀具軸，所述第二電機的一端固定套接有第二履帶且第二履帶與第一履帶相鄰，所述第二履帶的頂端固定套接有轉軸桿，所述第二電機的底部螺栓連接在刀具殼的頂部。

8、進一步的，所述移動組件包括兩個夾片，兩個所述夾片的底端轉動套接有轉軸桿，所述轉軸桿側面的中間固定套接有齒輪，兩個所述夾片頂端的內側轉動連接有兩個滑輪，兩個所述夾片正面和背面的底端均螺栓連接有安裝片，兩個所述安裝片的正面均焊接有連接板，兩個所述連接板的底端固定連接在切割組件頂部。

9、進一步的，所述機床組件包括工作臺，所述工作臺的正面和背面均固定連接有支撐桿，兩個所述支撐桿的頂端固定連接有導軌橫梁，所述導軌橫梁的頂部設有輪槽，所述導軌橫梁的底部固定連接有齒條，所述導軌橫梁的側面活動套接有移動組件。

10、本發明的技術效果和優點：

11、1．本發明通過設有磁吸組件，將轉輥的一端固定在切片上，另一端固定在發電機的轉子上，使得發電機轉子隨著切片旋轉，并產生電流，將產生的電流傳導至螺線圈，使得螺線圈通電產生磁場，將碎屑吸附在線圈外殼表面，有利于將剪切不銹鋼材產生的碎屑進行收集，避免其四濺或堵住刀具連接縫隙，減少刀具損傷。

12、2．本發明通過設有斷路組件，將發電機產生的電能驅動氣泵，使得氣泵往氣筒中充氣，將氣筒一端的活塞桿推出，活塞桿的一端連接著絕緣塊，進而使得絕緣塊前進，風扇組件的導體塊斷開連接，形成電路斷路，從而無法運轉，當切片停止轉動時，發電機停止發電，磁吸組件失去電磁力，氣泵失去電源，活塞桿在第一彈簧的作用下復位，同理，絕緣塊復位，導體塊在第二彈簧的推動下重新連接，電路通路，風扇運轉，將碎屑吹離線圈外殼，有利于將吸附住的碎屑排出切割組件，避免失去磁力后碎屑散落。

13、3．本發明通過設有收集箱，收集箱殼的底部設有轉軸，轉軸連接底板，當風扇運轉，風力將底板向上吹動，底板與箱殼之間形成縫隙，碎屑隨著風流進入箱殼，當風扇運行一段時間，電路因電阻熱溫度升高，當達到一定溫度時，溫感斷電器將電路斷路，風扇停止運行，失去風力吹動，底板閉合，將碎屑密封在箱殼中，有利于將碎屑收集再利用，減少資源浪費。

技術特征：

1.一種精密不銹鋼帶材的剪切設備，包括切割組件（1），其特征在于，所述切割組件（1）的頂部固定連接有傳動組件（2），所述傳動組件（2）的頂部固定連接有移動組件（3），所述移動組件（3）的內側活動套接有機床組件（4），所述切割組件（1）包括刀具殼（101），所述刀具殼（101）的一側螺栓連接有發電機（102），所述發電機（102）的底部固定連接有斷路組件（103），所述刀具殼（101）一側的底部電性連接有連接片（104），所述連接片（104）的正面電性連接有溫感斷電器（105），所述溫感斷電器（105）的底端電性連接有風扇組件（106），所述風扇組件（106）的一端固定套接在連接片（104）的底端，所述刀具殼（101）的另一側轉動套接有刀具軸（107），所述刀具軸（107）的一端固定連接有切片（108），所述切片（108）一側的中間螺栓連接有轉輥（109），所述轉輥（109）的一端固定連接在發電機（102）的一側，所述轉輥（109）的側面轉動套接有磁吸組件（110），所述磁吸組件（110）的側面固定套接有碎屑殼（111），所述刀具殼（101）的頂部管道連接有兩個收集箱（112），兩個所述收集箱（112）的底端螺栓連接有進屑殼（113），所述刀具殼（101）的背面固定連接有水槍（114）。

2.根據權利要求1所述的一種精密不銹鋼帶材的剪切設備，其特征在于：所述斷路組件（103）包括氣泵（1031），所述氣泵（1031）的頂部電性連接有導線管（1032），所述氣泵（1031）一側的底端管道連接有氣筒（1033），所述氣筒（1033）一端的內側活動套接有活塞桿（1034），所述氣筒（1033）的側面固定套接有固定環（1035），所述固定環（1035）的一側焊接有第一彈簧（1036），所述活塞桿（1034）一端的側面焊接有固定條（1037），所述活塞桿（1034）的一端固定連接有絕緣塊（1038）。

3.根據權利要求1所述的一種精密不銹鋼帶材的剪切設備，其特征在于：所述風扇組件（106）包括電接條（1061），所述電接條（1061）的背面電性連接有第一電機（1062），所述第一電機（1062）的頂部固定連接有扇葉（1063），所述電接條（1061）正面的內側電性連接有兩個第二彈簧（1064），兩個所述第二彈簧（1064）相向的一端均電性連接有導體塊（1065）。

4.根據權利要求1所述的一種精密不銹鋼帶材的剪切設備，其特征在于：所述磁吸組件（110）包括管殼（1101），所述管殼（1101）的內部電性連接有螺線圈（1102），所述管殼（1101）的內側轉動套接有轉輥（109）。

5.根據權利要求1所述的一種精密不銹鋼帶材的剪切設備，其特征在于：所述收集箱（112）包括箱殼（1121），所述箱殼（1121）一側的底端轉動連接有轉動軸（1122），所述轉動軸（1122）的一側固定連接有底板（1123）。

6.根據權利要求1所述的一種精密不銹鋼帶材的剪切設備，其特征在于：所述傳動組件（2）包括第二電機（201），所述第二電機（201）的一端固定連接有第一履帶（202），所述第一履帶（202）的底端固定連接有刀具軸（107），所述第二電機（201）的一端固定套接有第二履帶（203）且第二履帶（203）與第一履帶（202）相鄰，所述第二履帶（203）的頂端固定套接有轉軸桿（302），所述第二電機（201）的底部螺栓連接在刀具殼（101）的頂部。

7.根據權利要求1所述的一種精密不銹鋼帶材的剪切設備，其特征在于：所述移動組件（3）包括兩個夾片（301），兩個所述夾片（301）的底端轉動套接有轉軸桿（302），所述轉軸桿（302）側面的中間固定套接有齒輪（303），兩個所述夾片（301）頂端的內側轉動連接有兩個滑輪（304），兩個所述夾片（301）正面和背面的底端均螺栓連接有安裝片（305），兩個所述安裝片（305）的正面均焊接有連接板（306），兩個所述連接板（306）的底端固定連接在切割組件（1）頂部。

8.根據權利要求1所述的一種精密不銹鋼帶材的剪切設備，其特征在于：所述機床組件（4）包括工作臺（401），所述工作臺（401）的正面和背面均固定連接有支撐桿（402），兩個所述支撐桿（402）的頂端固定連接有導軌橫梁（403），所述導軌橫梁（403）的頂部設有輪槽（404），所述導軌橫梁（403）的底部固定連接有齒條（405），所述導軌橫梁（403）的側面活動套接有移動組件（3）。

技術總結
本發明涉及不銹鋼剪切技術領域，且公開了一種精密不銹鋼帶材的剪切設備，包括切割組件，所述切割組件的頂部固定連接有傳動組件，所述傳動組件的頂部固定連接有移動組件，所述移動組件的內側活動套接有機床組件，所述切割組件包括刀具殼，所述刀具殼的一側螺栓連接有發電機，所述發電機的底部固定連接有斷路組件，所述刀具殼一側的底部電性連接有連接片，所述連接片的正面電性連接有溫感斷電器，所述溫感斷電器的底端電性連接有風扇組件，所述風扇組件的一端固定套接在連接片的底端，所述刀具殼的另一側轉動套接有刀具軸，所述刀具軸的一端固定連接有切片，有利于將剪切不銹鋼材產生的碎屑進行收集，避免其四濺或堵住刀具連接縫隙。

技術研發人員：包勝忠,何波
受保護的技術使用者：江蘇銘仁精密不銹鋼有限公司
技術研發日：
技術公布日：2025/4/28
