本技術涉及印刷線路板制造領域，具體涉及一種印刷線路板自動絲印轉向裝置。

背景技術：

1、印刷線路板的絲印工序是線路板制造過程中的一個重要環節，線路板在絲印之前，需要對線路板表面進行處理，如去除氧化物，增加板面粗糙度，以提高油墨的附著力。

2、現有的很多線路板制造生產線，對線路板的表面處理工序和絲印工序是分開的，非連續的生產線作業，這樣就需要將表面處理完畢的線路板搬運至絲印設備的輸送線上，由于絲印設備對線路板的絲印方向是固定的，即每次需要將線路板朝特定的方向(如長度方向)送入絲印設備進行絲印，但是經過表面處理的待絲印線路板放置在搬運推車上的方向是不確定的，有時會橫向放置，有時會豎向放置，如線路板的長度較長的話，需要橫向放置以防搬運過程中跌落，這樣的話，搬運推車被推至絲印設備的輸送線入口端時，線路板的擺放方向不是完全一致的，如果搬運推車上的線路板是橫向擺放(由于長度較長需要橫向擺放)，則需要作業人員翻轉線路板以使待絲印的線路板朝特定的方向(如長度方向)送入絲印設備的輸送線，由于搬運推車上通常是放置一摞線路板，總體的重量比較大，作業人員翻轉起來很費勁，勞動強度大，而且也影響線路板整體的制造效率。

3、針對上述問題，研究設計一種可以自動轉動待絲印線路板以使線路板朝特定的方向送入絲印設備的輸送線是十分必要的。

技術實現思路

1、本實用新型的目的是提供一種印刷線路板自動絲印轉向裝置，以解決上述技術問題中的至少一個。

2、根據本實用新型的一個方面，提供了一種印刷線路板自動絲印轉向裝置，包括：

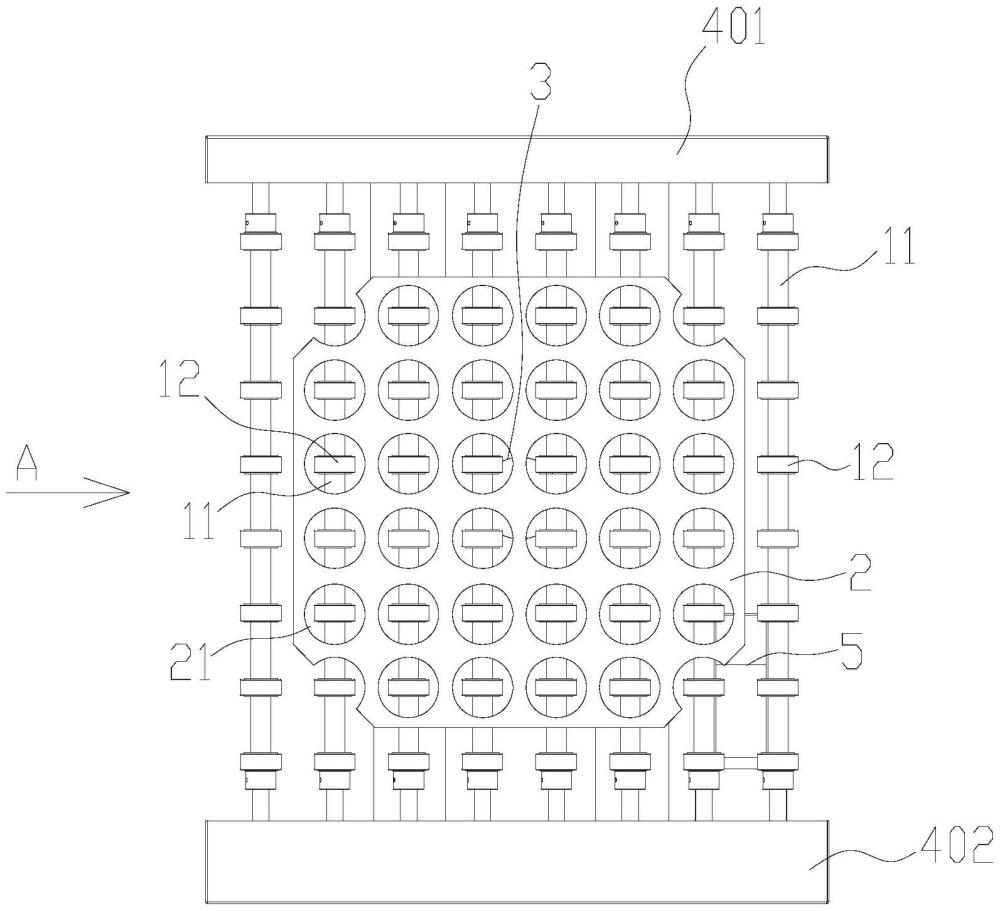

3、輸送部，輸送部包括多根滾軸，每根滾軸上固設有多個滾輪；

4、轉板，轉板上設有多個通孔，轉板位于滾軸的上方；和

5、驅動裝置，驅動裝置位于滾軸的下方，驅動裝置能驅動轉板上下移動，驅動裝置能驅動轉板在水平面內轉動，

6、當轉板的底部抵靠在滾軸上時，每個通孔圍蔽在一個滾輪的外圍，通孔圍蔽的滾輪的最高點從轉板的頂部伸出且該滾輪能進行轉動。

7、本實用新型的印刷線路板自動絲印轉向裝置安裝在絲印設備的入口端，在滾軸的轉動作用下，滾軸上的滾輪可以將待絲印的線路板輸送至絲印設備進行絲印，當搬運線路板的搬運推車上線路板是縱向擺放時，在驅動裝置的作用下，轉板的底部抵靠在滾軸上時，轉板上的每個通孔圍蔽在一個滾輪的外圍，通孔圍蔽的滾輪的最高點從轉板的頂部伸出，被圍蔽的滾輪可以正常進行轉動以輸送線路板，當搬運線路板的搬運推車上線路板是橫向擺放時，橫向的線路板被輸送至轉板上時，驅動裝置驅動轉板向上移動以使轉板的高度高于滾輪的最高點，然后驅動裝置驅動轉板在水平面內轉動90度，轉板帶動其上的線路板同步轉動90度，然后驅動裝置驅動轉板復位，線路板重新被滾輪支撐住，在滾輪的轉動作用下，線路板就以特定的方向被送入絲印設備進行絲印，通過驅動裝置驅動轉板抬起-轉動90度-下沉就可以自動使擺放方向不符合絲印設備入料方向要求的線路板實現轉向，確保待絲印的線路板以特定的方向被送入絲印設備進行絲印，無需再由作業人員手動對搬運推車上的待絲印線路板進行轉向，既可以降低作業人員的勞動強度，又可以提高線路板整體的制造效率。

8、優選地，驅動裝置是旋轉伸縮氣缸。

9、因此，在旋轉伸縮氣缸的驅動作用下，可以實現轉板的抬起-轉動90度-下沉復位的動作，確保待絲印的線路板都以特定的方向被送入絲印設備進行絲印。

10、優選地，旋轉伸縮氣缸的活塞桿的端部穿過兩個滾軸之間的間隙后固定在轉板的底部。

11、因此，這樣的話，旋轉伸縮氣缸的活塞桿的轉動、伸縮不影響滾軸的正常轉動。

12、優選地，多根滾軸平行且等間距排布，每根滾軸上的多個滾輪等間距排布，轉板上的多個通孔呈矩陣排布。

13、因此，這樣的話，轉板被抬起并轉動90度后，需要進行復位時，轉板直接向下移動即可重新抵靠在滾軸上時，且轉板上每個通孔圍蔽在一個滾輪的外圍，以及通孔圍蔽的滾輪的最高點從轉板的頂部伸出，即轉板轉動90度后直接向下移動就可以實現復位，無需轉板回轉90度再復位，可以提高對線路板的轉向效率。

14、優選地，滾輪的外圈半徑與內圈半徑的差大于轉板的厚度。

15、因此，這樣的話，可以確保當轉板的底部抵靠在滾軸上時，通孔圍蔽的滾輪的最高點可以從轉板的頂部伸出，不影響被通孔圍蔽的滾輪的正常轉動。

16、優選地，轉板的四個角位均呈倒角狀。

17、因此，這樣的話，在滾軸的長度一定的情況下，可以使轉板的面積最大化，防止轉板在轉動過程中其角位撞到其他部件。

18、優選地，還包括支架，滾軸設在支架上，滾軸能在支架上進行轉動，支架上設有橫梁，驅動裝置設在橫梁上。

19、因此，支架可以為滾軸、驅動裝置提供承載，使其形成一個整體，方便整體移動。

20、優選地，通孔的徑向截面呈圓形。

21、因此，徑向截面呈圓形的通孔可以確保轉板轉動后直接下沉通孔也可以圍蔽在滾輪的外圍且不影響滾輪的正常轉動。

22、優選地，還包括電機，電機驅動多根滾軸同步轉動。

23、因此，通過電機可以驅動多個滾軸同步轉動以實現對線路板的輸送。

24、優選地，還包括同步齒帶，電機的轉動軸上設有第一齒輪，滾軸的端部設有第二齒輪，同步齒帶環置在第一齒輪和第二齒輪上，第一齒輪通過同步齒帶帶動每個第二齒輪轉動。

25、因此，電機的轉動軸轉動時，轉動軸帶動第一齒輪同步轉動，第一齒輪帶動同步齒帶同步傳動，同步齒帶可以帶動每個滾軸端部的第二齒輪同步轉動，以實現多個滾軸的同步轉動。

技術特征：

1.印刷線路板自動絲印轉向裝置，其特征在于，包括：

2.根據權利要求1所述的印刷線路板自動絲印轉向裝置，其特征在于，所述驅動裝置是旋轉伸縮氣缸。

3.根據權利要求2所述的印刷線路板自動絲印轉向裝置，其特征在于，所述旋轉伸縮氣缸的活塞桿的端部穿過兩個滾軸之間的間隙后固定在轉板的底部。

4.根據權利要求1所述的印刷線路板自動絲印轉向裝置，其特征在于，多根滾軸平行且等間距排布，每根滾軸上的多個滾輪等間距排布，轉板上的多個通孔呈矩陣排布。

5.根據權利要求1所述的印刷線路板自動絲印轉向裝置，其特征在于，所述滾輪的外圈半徑與內圈半徑的差大于轉板的厚度。

6.根據權利要求4所述的印刷線路板自動絲印轉向裝置，其特征在于，所述轉板的四個角位均呈倒角狀。

7.根據權利要求1所述的印刷線路板自動絲印轉向裝置，其特征在于，還包括支架，所述滾軸設在支架上，滾軸能在支架上進行轉動，支架上設有橫梁，所述驅動裝置設在橫梁上。

8.根據權利要求1所述的印刷線路板自動絲印轉向裝置，其特征在于，所述通孔的徑向截面呈圓形。

9.根據權利要求1～8中任一項所述的印刷線路板自動絲印轉向裝置，其特征在于，還包括電機，所述電機驅動多根滾軸同步轉動。

10.根據權利要求9所述的印刷線路板自動絲印轉向裝置，其特征在于，還包括同步齒帶，所述電機的轉動軸上設有第一齒輪，滾軸的端部設有第二齒輪，同步齒帶環置在第一齒輪和第二齒輪上，第一齒輪通過同步齒帶帶動每個第二齒輪轉動。

技術總結
本技術公開一種印刷線路板自動絲印轉向裝置，包括輸送部、轉板和驅動裝置，輸送部包括多根滾軸，每根滾軸上固設有多個滾輪，轉板上設有多個通孔，驅動裝置能驅動轉板上下移動，驅動裝置能驅動轉板在水平面內轉動，當轉板的底部抵靠在滾軸上時，每個通孔圍蔽在一個滾輪的外圍，通孔圍蔽的滾輪的最高點從轉板的頂部伸出且該滾輪能進行轉動。本技術安裝在絲印設備的入口端，滾軸上的滾輪可以將待絲印的線路板輸送至絲印設備進行絲印，通過驅動裝置驅動轉板抬起?轉動90度?下沉復位就可以自動使線路板實現轉向，確保線路板以特定的方向被送入絲印設備進行絲印，既可以降低作業人員的勞動強度，又可以提高線路板整體的制造效率。

技術研發人員：詹貴全,李錫文,章子明,李清明,何國明
受保護的技術使用者：鶴山市泰利諾電子有限公司
技術研發日：20240510
技術公布日：2025/4/28
