本技術涉及縫焊機自動送罐，尤其涉及一種縫焊機自動送罐裝置。

背景技術：

1、縫焊機是一種電阻焊設備，專用于制作連續密封焊縫。其核心原理是通過一對旋轉的滾輪電極壓緊金屬工件，在電極連續滾動過程中保持穩定通電，利用電流通過接觸面產生的電阻熱熔化金屬，使相鄰焊點完全重疊融合，形成無間斷的氣密或液密焊縫；

2、現有的縫焊機在進行罐體的加工時，往往需要工作人員手動將罐體到縫焊機下方，再進行加工，此過程需要耗費工作人員大量的勞力，且人工搬運效率較低，會減慢罐體的加工效率，不利于后續加工，無法滿足工作人員的使用需求，因此需要一個自動將罐體送到縫焊機處的裝置，以減緩工作人員的勞力。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種縫焊機自動送罐裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種縫焊機自動送罐裝置，包括底座，所述底座上安裝有冷卻組件，所述底座上固定安裝有縫焊機主體，所述底座上固定連接有旋轉電機，所述旋轉電機的電機軸固定安裝有螺紋桿一，所述底座上開有兩個相互對稱的滑槽，兩個所述滑槽內均滑動連接有移動塊，其中一個所述移動塊的一端螺紋連接在螺紋桿一上，兩個所述螺紋桿一上共同固定安裝有放置臺，所述底座上安裝有夾持組件。

4、優選地，所述夾持組件包括開在兩個移動塊的側壁上的滑動槽，所述放置臺上開有兩個相互對稱的洞口，兩個所述滑動槽內均滑動連接有夾持塊，兩個所述夾持塊分別滑動連接在兩個洞口內，兩個所述夾持塊上均螺紋連接有螺紋桿二，兩個所述螺紋桿二相互靠近的一端共同固定安裝有轉桿，所述轉桿上固定安裝有直齒輪，所述底座上固定安裝有齒條，所述直齒輪與齒條相嚙合。

5、優選地，所述冷卻組件包括固定安裝在縫焊機主體內的雙軸電機，所述雙軸電機的兩個電機軸均固定安裝有轉動桿，兩個所述轉動桿的一端均固定安裝有錐齒輪一，所述底座上固定安裝有兩個相互對稱的延長塊，兩個所述延長塊上均開有通風口，兩個所述通風口均轉動安裝有轉軸，兩個所述轉軸的一端均固定安裝有錐齒輪二，兩個所述錐齒輪一分別與兩個錐齒輪二相嚙合，所述轉軸上固定安裝有多個扇葉。

6、優選地，所述底座上固定安裝有滑桿，另一個所述移動塊滑動連接在滑桿上。

7、優選地，兩個所述夾持塊相互靠近的一端均固定安裝有彈性保護墊。

8、優選地，所述放置臺的兩側均固定安裝有限制塊，兩個所述限制塊均呈圓弧形狀安裝。

9、1、與現有技術相比，本實用新型的有益效果是：通過旋轉電機帶動螺紋桿一的旋轉，從而帶動移動塊和放置塊進行移動，并將放置在放置臺上的罐體自動移送到縫焊機主體下進行加工，過程無需工作人員手動搬運罐體，過程輕松且運輸速率快，因此可以大量減少工作人員的勞力并加快加工速率。

10、2、通過移動塊的移動使得直齒輪在齒條上移動旋轉，從而帶動轉桿和螺紋桿二旋轉，因此在將罐體移送到縫焊機主體時，通過螺紋桿二的旋轉，使得兩個夾持塊對罐體進行夾持，使其可以穩定的進行加工，不會出現晃動的情況。

11、3、通過雙軸電機帶動的轉動桿和錐齒輪一的旋轉，使得錐齒輪二和轉軸旋轉，因此可以帶動扇葉旋轉，并產生冷風，對完成縫焊后的物體進行冷卻，比起傳統的自然冷卻，此結構可以加快冷卻速率，加快工作效率。

技術特征：

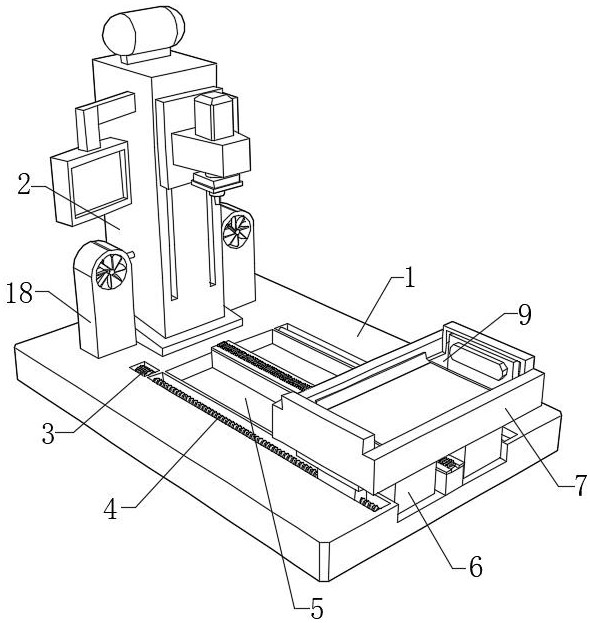

1.一種縫焊機自動送罐裝置，包括底座（1），其特征在于，所述底座（1）上安裝有冷卻組件，所述底座（1）上固定安裝有縫焊機主體（2），所述底座（1）上固定連接有旋轉電機（3），所述旋轉電機（3）的電機軸固定安裝有螺紋桿一（4），所述底座（1）上開有兩個相互對稱的滑槽（5），兩個所述滑槽（5）內均滑動連接有移動塊（6），其中一個所述移動塊（6）的一端螺紋連接在螺紋桿一（4）上，兩個所述螺紋桿一（4）上共同固定安裝有放置臺（7），所述底座（1）上安裝有夾持組件。

2.根據權利要求1所述的一種縫焊機自動送罐裝置，其特征在于，所述夾持組件包括開在兩個移動塊（6）的側壁上的滑動槽（8），所述放置臺（7）上開有兩個相互對稱的洞口（9），兩個所述滑動槽（8）內均滑動連接有夾持塊（10），兩個所述夾持塊（10）分別滑動連接在兩個洞口（9）內，兩個所述夾持塊（10）上均螺紋連接有螺紋桿二（11），兩個所述螺紋桿二（11）相互靠近的一端共同固定安裝有轉桿（12），所述轉桿（12）上固定安裝有直齒輪（13），所述底座（1）上固定安裝有齒條（14）。

3.根據權利要求1所述的一種縫焊機自動送罐裝置，其特征在于，所述冷卻組件包括固定安裝在縫焊機主體（2）內的雙軸電機（15），所述雙軸電機（15）的兩個電機軸均固定安裝有轉動桿（16），兩個所述轉動桿（16）的一端均固定安裝有錐齒輪一（17），所述底座（1）上固定安裝有兩個相互對稱的延長塊（18），兩個所述延長塊（18）上均開有通風口，兩個所述通風口均轉動安裝有轉軸（19），兩個所述轉軸（19）的一端均固定安裝有錐齒輪二（20），所述轉軸（19）上固定安裝有多個扇葉（21）。

4.根據權利要求1所述的一種縫焊機自動送罐裝置，其特征在于，所述底座（1）上固定安裝有滑桿（22），另一個所述移動塊（6）滑動連接在滑桿（22）上。

5.根據權利要求2所述的一種縫焊機自動送罐裝置，其特征在于，兩個所述夾持塊（10）相互靠近的一端均固定安裝有彈性保護墊。

6.根據權利要求1所述的一種縫焊機自動送罐裝置，其特征在于，所述放置臺（7）的兩側均固定安裝有限制塊，兩個所述限制塊均呈圓弧形狀安裝。

技術總結
本技術涉及縫焊機自動送罐技術領域，尤其涉及一種縫焊機自動送罐裝置，包括：底座，所述底座上安裝有冷卻組件，所述底座上固定安裝有縫焊機主體，所述底座上固定連接有旋轉電機，所述旋轉電機的電機軸固定安裝有螺紋桿一，所述底座上開有兩個相互對稱的滑槽，兩個所述滑槽內均滑動連接有移動塊，其中一個所述移動塊的一端螺紋連接在螺紋桿一上，兩個所述螺紋桿一上共同固定安裝有放置臺。本技術可以將需要縫焊的罐體自動的送到縫焊機處進行加工，減少了工作人員的勞力，并在過程中可以將其穩定夾持，有效的防止縫焊過程中出現晃動的情況，在完成加工后，取消夾持可以方便工作人員取出。

技術研發人員：高宏鑫,邱創杰,陳彬
受保護的技術使用者：汕頭市澄海區承星機械設備有限公司
技術研發日：20250325
技術公布日：2025/4/28
