本申請涉及3d打印，尤其是一種3d打印機的熱床裝置以及3d打印機。

背景技術：

1、3d打印機(又稱三維打印機或立體打印機)是快速成型的一種工藝設備。3d打印機目前可以采用的3d打印技術是熔融沉積成型(fused?deposition?modeling，fdm)，fdm是一種基于數字模型，利用粉末狀金屬或塑料等材料，通過逐層打印的方式構造三維物體的技術。具體實現中，采用fdm技術的3d打印機是由供料裝置將熱熔性絲狀材料(也稱耗材)向噴嘴提供，耗材在噴嘴內被加熱至熔融狀態。則噴嘴可以在按照三維打印機的打印路徑移動的同時將熔融狀態的耗材擠出在打印板，以一層一層的方式打印出三維物體。

2、因此，噴嘴周圍存在殘余耗材，這些殘余耗材長期積累導致打印過程中黏連在打印件表面，造成打印件瑕疵。現有技術是通過加熱噴嘴，軟化殘余耗材之后，再通過人工手動去除該殘余耗材，導致噴嘴周圍的殘余耗材去除效率低下，并且存在燙傷用戶的風險。

技術實現思路

1、本申請提出了一種3d打印機的熱床裝置以及3d打印機，可以提高噴嘴周圍殘余耗材的去除效率，安全性高。

2、第一方面，本申請實施例提供了一種3d打印機的熱床裝置，所述熱床裝置設于所述3d打印機的基座朝向所述3d打印機的噴嘴的一側，且所述熱床裝置滑動連接所述基座；其中，

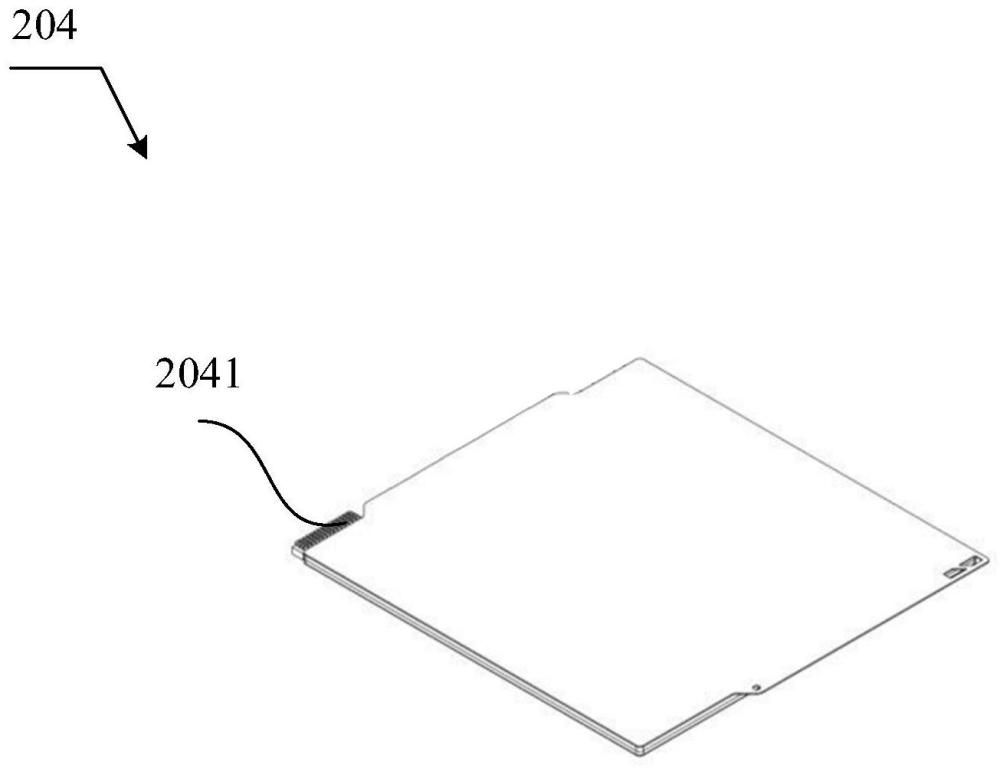

3、所述熱床裝置中設有第一擦嘴裝置，所述第一擦嘴裝置用于在與所述噴嘴接觸時，將所述噴嘴周圍的殘余耗材擦拭干凈。

4、本申請實施例通過在熱床裝置中增加擦嘴裝置，該擦嘴裝置可以用來擦拭噴嘴周圍的殘余耗材，避免人工手動去除殘余耗材，有效提高了噴嘴周圍殘余耗材的去除效率，且安全性高。

5、結合第一方面，在第一種可能的實現方式中，所述噴嘴的形狀為圓錐形，所述第一擦嘴裝置用于將所述噴嘴的圓錐側面部分的殘余耗材擦拭干凈。實施本申請實施例，可以使第一擦嘴裝置能夠實現針對噴嘴的圓錐側面部分進行清潔，從而提升了針對噴嘴的清潔效率。

6、結合第一方面或結合第一方面第一種可能的實現方式，在第二種可能的實現方式中，所述熱床裝置還設有電源接口，所述第一擦嘴裝置與所述電源接口位于所述熱床裝置的同一側。實施本申請實施例，可以實現在生產時只需要對熱床裝置的一個側邊進行加工，提升了針對熱床裝置的生產效率，布局合理美觀。

7、結合第一方面或結合第一方面上述任意一種可能的實現方式，在第三種可能的實現方式中，所述噴嘴的形狀為圓錐形；所述熱床裝置中還設有第二擦嘴裝置，所述第二擦嘴裝置用于在與所述噴嘴接觸時，將所述噴嘴的圓錐尖端部分的殘余耗材擦拭干凈。實施本申請實施例，可以實現對噴嘴的圓錐尖端部分執行具有針對性的擦拭，提升了打印機噴嘴作業時的潔凈度，從而提升了針對打印機噴嘴的污垢去除效率。

8、結合第一方面或結合第一方面上述任意一種可能的實現方式，在第四種可能的實現方式中，所述熱床裝置還設有電源接口和第二擦嘴裝置；其中，所述第一擦嘴裝置、所述第二擦嘴裝置和所述電源接口位于所述熱床裝置的同一側。示例性的，所述第二擦嘴裝置設于所述第一擦嘴裝置與電源接口之間。本申請實施例中，第一擦嘴裝置和第二擦嘴裝置位于熱床裝置的同一側，則在對噴嘴進行擦拭時，噴嘴可以按照一個特定方向移動即可實現兩次擦嘴，噴嘴的移動路徑短，擦嘴效率。

9、結合第一方面或結合第一方面上述任意一種可能的實現方式，在第五種可能的實現方式中，所述第一擦嘴裝置包括第一底座和第一擦拭塊；其中，所述第一擦拭塊與所述第一底座連接，所述第一底座與所述熱床裝置連接。實施本申請實施例，當第一擦嘴裝置發生損耗時，可以實現針對第一擦嘴裝置的可拆卸替換。并且，在第一擦拭塊發生損耗時，可以在不更換第一底座的基礎上，更換第一擦拭塊，成本低。

10、結合第一方面第五種可能的實現方式，在第六種可能的實現方式中，所述第一擦拭塊朝向所述噴嘴的表面設有多個凸起部。本申請實施例中多個凸起之間具有間隙，噴嘴在各個凸起部之間的間隙來回摩擦，從而將噴嘴的圓錐側面部分的殘余耗材擦拭干凈。

11、結合第一方面第三種可能的實現方式或結合第一方面第四種可能的實現方式，在第七種可能的實現方式中，所述第二擦嘴裝置包括第二底座和第二擦拭塊；其中，所述第二擦拭塊與所述第二底座連接，所述第二底座與所述熱床裝置連接。實施本申請實施例，當第二擦嘴裝置發生損耗時，可以實現針對第二擦嘴裝置的可拆卸替換。并且，在第二擦拭塊發生損耗時，可以在不更換第二底座的基礎上，更換第二擦拭塊，成本低。

12、結合第一方面，在第一種可能的實現方式中，所述第二擦拭塊朝向所述噴嘴的表面設有多個孔洞或多個鋸齒。噴嘴在多個孔洞或多個鋸齒上面來回摩擦，從而將噴嘴的圓錐尖端部分的殘余耗材擦拭干凈，實施本申請實施例，可以提升對噴嘴尖端部分的擦拭效率。

13、結合第一方面第七種可能的實現方式或結合第一方面第八種可能的實現方式，在第九種可能的實現方式中，所述第二擦拭塊為金屬片。實施本申請實施例，在保證對噴嘴尖端部分的擦拭效率的基礎上，提升了第二擦拭塊的耐用性，另外，基于金屬的比熱容特性，可以有效使殘留于噴嘴的耗材凝固，進一步提升了第二擦拭塊對噴嘴的擦拭效率。

14、第二方面，本申請實施例提供了一種3d打印機，所述3d打印機包括基座、噴嘴以及結合第一方面或結合第一方面上述任意一種可能實現方式中所述的熱床裝置，其中，所述熱床裝置設于所述基座朝向所述噴嘴的一側，且所述熱床裝置滑動連接所述基座。

15、應理解的是，本申請上述多個方面的實現和有益效果可互相參考。

技術特征：

1.一種3d打印機的熱床裝置，其特征在于，所述熱床裝置設于所述3d打印機的基座朝向所述3d打印機的噴嘴的一側，且所述熱床裝置滑動連接所述基座；其中，

2.根據權利要求1所述的熱床裝置，其特征在于，所述噴嘴的形狀為圓錐形。

3.根據權利要求1所述的熱床裝置，其特征在于，所述熱床裝置還設有電源接口，所述第一擦嘴裝置與所述電源接口位于所述熱床裝置的同一側。

4.根據權利要求1所述的熱床裝置，其特征在于，所述噴嘴的形狀為圓錐形；

5.根據權利要求1所述的熱床裝置，其特征在于，所述熱床裝置還設有電源接口和第二擦嘴裝置；其中，

6.根據權利要求5所述的熱床裝置，其特征在于，所述第二擦嘴裝置設于所述第一擦嘴裝置與電源接口之間。

7.根據權利要求1-6任一項所述的熱床裝置，其特征在于，所述第一擦嘴裝置粘貼在所述熱床裝置的表面。

8.根據權利要求7所述的熱床裝置，其特征在于，所述第一擦嘴裝置粘貼在所述熱床裝置的頂角附近。

9.根據權利要求1-6任一項所述的熱床裝置，其特征在于，所述第一擦嘴裝置還包括第一底座，其中，所述第一擦拭塊與所述第一底座連接，所述第一底座與所述熱床裝置連接。

10.根據權利要求1-6任一項所述的熱床裝置，其特征在于，所述第一擦拭塊朝向所述噴嘴的表面設有多個凸起部。

11.根據權利要求10所述的熱床裝置，其特征在于，所述多個凸起之間具有間隙。

12.根據權利要求4所述的熱床裝置，其特征在于，所述第二擦嘴裝置包括第二底座和第二擦拭塊；其中，所述第二擦拭塊與所述第二底座連接，所述第二底座與所述熱床裝置連接。

13.根據權利要求12所述的熱床裝置，其特征在于，所述第二擦拭塊朝向所述噴嘴的表面設有多個孔洞或多個鋸齒。

14.根據權利要求12所述的熱床裝置，其特征在于，所述第二擦拭塊為金屬片。

15.一種3d打印機，其特征在于，所述3d打印機包括基座、噴嘴以及如權利要求1至14任一項所述的3d打印機的熱床裝置，其中，所述熱床裝置設于所述基座朝向所述噴嘴的一側，且所述熱床裝置滑動連接所述基座。

技術總結
本申請公開了一種3D打印機的熱床裝置以及3D打印機，所述熱床裝置設于3D打印機的基座朝向3D打印機的噴嘴的一側，且所述熱床裝置滑動連接所述基座；其中所述熱床裝置中設有第一擦嘴裝置。實施本申請，可以避免通過人工手動去除殘余耗材，有效降低了在擦拭噴嘴殘余耗材時用戶被燙傷的風險。

技術研發人員：董群,黃宏升,陳子寒
受保護的技術使用者：深圳拓竹科技有限公司
技術研發日：
技術公布日：2025/4/28
