本發明涉及“C”型擋塊結構汽車輪轂單元內法蘭復合磨加工工藝，屬于汽車配件加工領域。

背景技術：

“C”型擋塊結構的汽車輪轂單元屬第三代產品，內法蘭的結構如附圖1所示，該部件的A、B、C、D四部分，分別為密封位、溝道、內圈配合位和擋塊槽，此四部位均要求局部淬火處理，硬度為HRC59～64。在機加工方面，除了尺寸精度要求高之外，彼此間的相對位置精度亦要求得到保證。以往的工藝為密封位、溝道和內圈配合位進行磨加工，而擋塊槽采用硬車加工工藝，因此存在尺寸分散、平面度無法保證等缺陷，對產品裝配及產品的使用性能均有較大的影響。

技術實現要素：

本發明的目的在于，提供一種“C”型擋塊結構汽車輪轂單元內法蘭復合磨加工工藝。本發明可以有效保證產品的穩定性和可靠性，提高了加工效率、后續產品裝配效率和產品的使用壽命。

本發明的技術方案:一種“C”型擋塊結構汽車輪轂單元內法蘭復合磨加工工藝，所述的內法蘭工件的軸體表面設有密封位A、溝道B、內圈配合位C和檔塊槽D，其特征在于：具體包括以下步驟：

(1)加工一體砂輪，砂輪的表面具有分別與密封位A、溝道B、內圈配合位C、檔塊槽D相配合的磨削面A′、磨削面B′、磨削面C′、磨削面D′；

(2)采用金鋼輪修整砂輪，以保證砂輪表面精度；

(3)將內法蘭工件傾斜5-15度偏擺；

(4)砂輪高速轉動，靠近內法蘭工件，對密封位A、溝道B、內圈配合位C和擋塊槽D進行一次磨削。

上述的“C”型擋塊結構汽車輪轂單元內法蘭復合磨加工工藝中，步驟(3)中，將內法蘭工件傾斜10度偏擺。

與現有技術相比，本發明加工一體砂輪，砂輪表面具有磨削面A′、磨削面B′、磨削面C′、磨削面D′，磨削內法蘭工件，保證能對內法蘭工件的密封位A、溝道B、內圈配合位C和擋塊槽D進行一次磨削，從而提高了加工效率。且砂輪采用金鋼輪修整，一次成型磨加工，通過金剛滾輪的精度，確保砂輪磨削面與內法蘭工件的密封位A、溝道B、內圈配合位C和擋塊槽D的形狀和精度完全吻合，從而保證整個加工面的精度。進一步地，本發明還通過設備改進，將內法蘭工件傾斜5-15度偏擺，保證能對工件表面一次同時完成磨削，且有效避免砂輪進給磨削時與工件發生干涉碰撞。本發明可以有效保證產品的穩定性和可靠性，提高了加工效率、后續產品裝配效率和產品的使用壽命。

附圖說明

圖1是“C”型擋塊結構汽車輪轂單元內法蘭的結構示意圖；

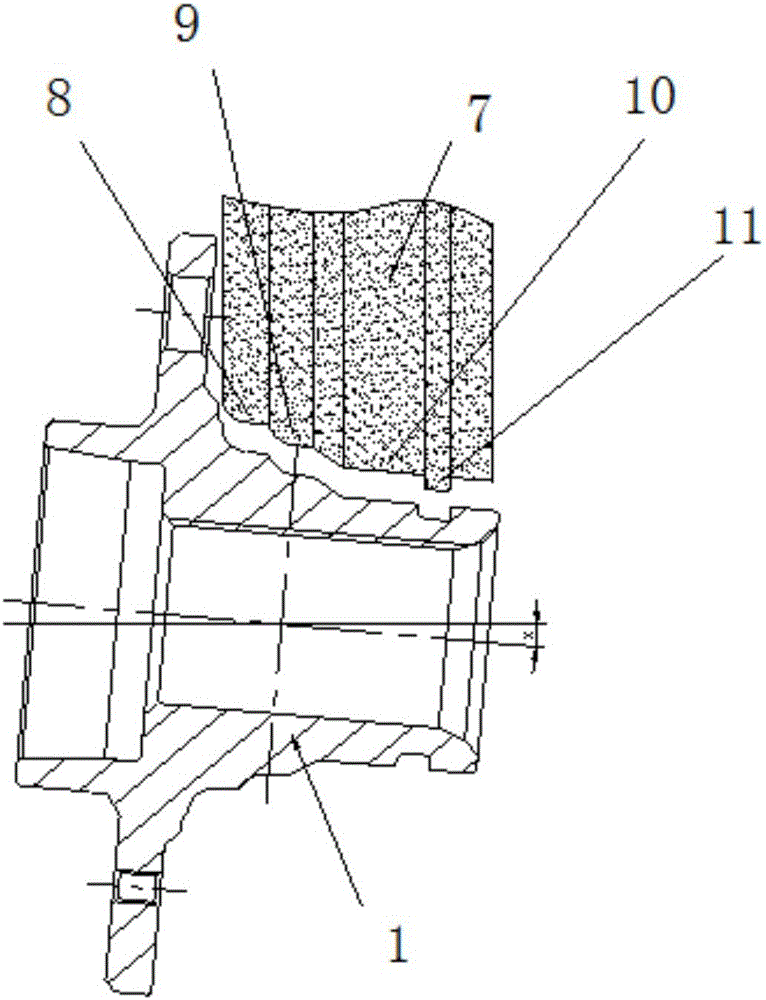

圖2是本發明加工原理圖。

具體實施方式

實施例:一種“C”型擋塊結構汽車輪轂單元內法蘭復合磨加工工藝，如附圖1所示，所述的內法蘭工件1的軸體2表面設有密封位A3、溝道B4、內圈配合位C5和檔塊槽D6，具體包括以下步驟：

(1)加工一體砂輪，砂輪7的表面具有分別與密封位A、溝道B、內圈配合位C、檔塊槽D相配合的磨削面A′8、磨削面B′9、磨削面C′10、磨削面D′11；

(2)采用金鋼滾輪修整砂輪，以保證砂輪表面精度；

(3)如附圖2所示，將內法蘭工件傾斜10度偏擺；

(4)砂輪高速轉動，靠近內法蘭工件，對密封位A、溝道B、內圈配合位C和擋塊槽D進行一次磨削。

本發明加工一體砂輪，砂輪表面具有磨削面A′、磨削面B′、磨削面C′、磨削面D′，磨削內法蘭工件，保證能對內法蘭工件的密封位A、溝道B、內圈配合位C和擋塊槽D進行一次磨削，從而提高了加工效率。且砂輪采用金鋼輪修整，一次成型磨加工，通過金剛滾輪的精度，確保砂輪磨削面與內法蘭工件的密封位A、溝道B、內圈配合位C和擋塊槽D的形狀和精度完全吻合，從而保證整個加工面的精度。進一步地，本發明還通過設備改進，將內法蘭工件傾斜5-15度偏擺，保證能對工件表面一次同時完成磨削，且有效避免砂輪進給磨削時與工件發生干涉碰撞。
