本發明屬于OLED領域，具體涉及一種高精度OLED器件的制備裝置及制備方法。

背景技術：

有機電致發光器件(Organic light-emitting device，OLED)被公認為下一代顯示領域的先鋒，OLED器件具有主動發光，面板發光，視角廣，響應時間短，發光效率高，色域寬，工作電壓低，器件厚度薄，可制成彎曲面板，制作工藝相對簡單，成本低等特性。

OLED作為一種面光源，由于OLED發光接近自然光、綠色環保、可用蒸鍍、旋涂、離子束濺射等簡單工藝制備并能夠沉積在柔性襯底上，被認為在固態照明方面將有重大的價值。

白光由紅到紫的連續光譜組成，在顯示器件中我們采用紅綠藍也就是RGB三種顏色的視覺等亮度混合來調和出白色光。顯示屏由許許多多的像素構成，為了讓每一個單獨的像素可以顯示出各種顏色，就需要把它分解為紅綠藍三個比像素更低一級的子像素。也就是說，三個子像素構成一個整體，即彩色像素。當需要顯示不同顏色的時候，三個子像素分別以不同的亮度發光，由于子像素的尺寸非常小，在視覺上就會混合成所需要的顏色。單位面積內子像素的個數越多，OLED顯示器件的精度就會越高。

現有的蒸鍍方法如點蒸發源、小平面蒸發源、環狀蒸發源等蒸發源蒸鍍小分子材料時，由于蒸發源到基板平面各個位置的距離有差別，隨著蒸鍍時間的延長，基板上的不同位置，得到厚度不均勻的膜層。OLED顯示器根據使用材料的不同．生產制造方法也大不相同。若使用低分子材料，則主要通過真空蒸鍍方法形成有機顯示薄膜．為了不使影像產生失焦問題．目前采用蔭罩技術或掩膜板技術。該技術中基板幾乎是緊靠著掩膜板，對掩膜板的材料及制作要求很高，難以制備高精度的OLED器件，而蒸發源和基板較遠的距離造成了材料的浪費。

技術實現要素：

本發明的目的在于提供一種高精度OLED器件的制備裝置及制備方法，該裝置增加了基板與掩膜板的距離，減小掩膜板對蒸鍍的影響；減小蒸發源與基板的距離，使得蒸發材料更少地擴散在蒸發環境里，節約了蒸發材料；另外，還減小蒸發源間距，減小掩膜板孔隙間距，可以實現點對點的蒸發，增加單位面積內子像素的個數，實現了高精度OLED器件的制備。

為實現上述目的，本發明的技術方案是：一種高精度OLED器件的制備裝置，包括蒸發源陣列、基板、傳動裝置，蒸發源陣列由若干個蒸發源排列而成，蒸發源中的材料受熱形成分子流垂直向上蒸發至基板，通過傳動裝置帶動基板或蒸發源陣列的移動，完成基板的蒸鍍，進而形成OLED器件。

在本發明一實施例中，所述蒸發源陣列中每個蒸發源中只裝一種子像素蒸發材料，三個蒸發源為一個基礎單位，且三個蒸發源分別放置紅綠藍三種顏色的子像素蒸發材料，一個基礎單位中放置紅綠藍三種顏色發子像素材料的蒸發源位置是可調的。

在本發明一實施例中，所述蒸發源陣列中的各蒸發源相互之間單獨進行控制。

在本發明一實施例中，所述蒸發源的蒸發頭直徑為1μm ~200μm，蒸發頭間距為5μm ~400μm。

在本發明一實施例中，所述蒸發源內放置的子像素蒸發材料垂直向上蒸發；所述掩膜板置于基板前方，掩膜版與基板的距離為0~500μm，蒸發頭到基板的距離為10μm~10cm。

在本發明一實施例中，所述蒸發源陣列中每個蒸發源均只放置一種蒸發材料；所述蒸發材料包括陰極材料、陽極材料、電子注入層材料、電子傳輸層材料、空穴注入層材料、空穴傳輸層材料、發光層材料。

在本發明一實施例中，所述蒸發源的蒸發頭直徑為1μm ~200μm，蒸發頭間距為5μm ~400μm。

在本發明一實施例中，所述蒸發源內放置的蒸發材料垂直向上蒸發；所述掩膜板置于基板前方，掩膜版與基板的距離為0~500μm，蒸發頭到基板的距離為10μm~10cm。

本發明還提供一種基于上述裝置的高精度OLED器件制備方法，包括如下步驟，

S1、處理基板：將基板清洗后，烘干或吹干；

S2、蒸鍍各功能層：將步驟S1處理后的基板置于真空腔內，通過加熱使得蒸發源中的材料受熱形成分子流垂直向上蒸發，并通過傳動裝置帶動基板或蒸發源陣列的移動，依次完成各功能層的蒸鍍，從而形成OLED器件。

相較于現有技術，本發明具有以下有益效果：

（1）減小蒸發頭間距，減小掩膜板孔隙間距，可以實現點對點的蒸發，增加了單位面積內子像素的個數，可以制備高精度OLED器件。

（2）減小蒸發源與基板的距離，垂直蒸發，使得蒸發材料更少地擴散在蒸發環境里，節約了蒸發材料；

（3）增加基板與掩膜板的距離，降低掩膜板對蒸鍍的影響，并且可對掩膜板進行加熱處理；

（4）可以實現精確控制成膜厚度、結構與成分。

附圖說明

圖1為本發明裝置示意圖。

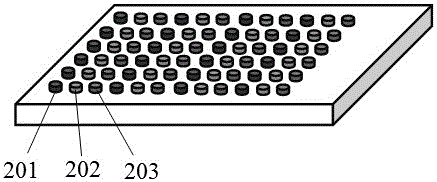

圖2為本發明裝置蒸發效果圖。

圖3為本發明基板bank的3D觀測圖。

圖中：101為基板；102為掩膜板上的空隙；103為掩膜板；104為蒸發頭；105為蒸發源；201為紅色子像素點；202為綠色子像素點；203為藍色子像素點。

具體實施方式

下面結合附圖1-3，對本發明的技術方案進行具體說明。

本發明的一種高精度OLED器件的制備裝置：包括蒸發源陣列、基板、傳動裝置，蒸發源陣列由若干個蒸發源排列而成，蒸發源中的材料受熱形成分子流垂直向上蒸發至基板，通過傳動裝置帶動基板或蒸發源陣列的移動，完成基板的蒸鍍，進而形成OLED器件。

所述蒸發源陣列中每個蒸發源中只裝一種子像素蒸發材料，三個蒸發源為一個基礎單位，且三個蒸發源分別放置紅綠藍三種顏色的子像素蒸發材料，一個基礎單位中放置紅綠藍三種顏色發子像素材料的蒸發源位置是可調的。所述蒸發源陣列中的各蒸發源相互之間單獨進行控制。

所述蒸發源的蒸發頭直徑為1μm ~200μm，蒸發頭間距為5μm ~400μm。所述蒸發源內放置的子像素材料垂直向上蒸發；所述掩膜板置于基片前方，掩膜版與基板的距離為0~500μm，蒸發頭到基板的距離為10μm~10cm。

所述蒸發源陣列中每個蒸發源均只放置一種子像素蒸發材料；所述蒸發材料包括陰極材料、陽極材料、電子注入層材料、電子傳輸層材料、空穴注入層材料、空穴傳輸層材料、發光層材料。

本發明還提供了一種基于上述裝置的高精度OLED器件制備方法，包括如下步驟，

S1、處理基板：將基板清洗后，烘干或吹干；

S2、蒸鍍各功能層：將步驟S1處理后的基板置于真空腔內，通過加熱使得蒸發源中的材料受熱形成分子流垂直向上蒸發，并通過傳動裝置帶動基板或蒸發源陣列的移動，依次完成各功能層的蒸鍍，從而形成OLED器件。

以下為本發明的具體實現過程。

本發明提供一種高精度OLED器件的制備裝置，如圖1-2所示：101為基板，102為掩膜板上的空隙，103為掩膜板，104為蒸發頭，105為蒸發源；201為紅色子像素點，202為綠色子像素點，203為藍色子像素點。

當采用的蒸鍍裝置只有三個蒸發源時，在三個蒸發源中分別放入所要蒸發的子像素蒸發材料，基板可以具有“槽”（bank）結構，蒸發源中的材料透過掩膜板上的空隙垂直地蒸鍍到相對應的bank里，再采用移動基板或蒸發源的方式鍍好整個基板。當采用的外延裝置具有多個蒸發源時，在每個蒸發源中分別放入對應的子像素蒸發材料，甚至可以是蒸鍍OLED器件不同功能層的蒸發材料。

裝置的關鍵是每個蒸發源的蒸發材料和蒸發速率都必須進行獨立的控制和指示，或者對每排或每列的蒸發源可進行獨立的控制和指示，或者對蒸發源有選擇地進行獨立的控制和指示。

實施例1

本實施例中有機電致發光器件（OLED）發光層的蒸鍍例如：

（1）處理基板：

依次用純水、丙酮、乙醇、純水對ITO玻璃進行超聲清洗各10-15分鐘，再將洗好的ITO玻璃放于烘箱中烘干，或用氮氣吹干。再對清潔干燥的基板進行等離子處理或UV處理。

（2）蒸鍍發光層：

把上述帶有陽極的ITO玻璃基片置于真空腔內，基板面向蒸發源的表面直接覆有掩膜版，基板面積為5cm*5cm；掩膜版的陣列為96*64，按照掩膜版陣列圖形選擇蒸發頭的組合個數為一排64個，蒸發頭直徑為100μm，蒸發頭的間距依掩膜版中64子像素的間距而定；在蒸發頭內按順序依次放上紅、綠、藍這三種發光子像素材料，蒸發頭至基板的距離為5cm。對蒸發源進行加熱至發光材料的蒸發溫度后，使得子像素材料受熱蒸發穿過掩膜版上的圖形空隙，垂直地鍍到基板表面上。蒸發頭組合在基臺平面內的水平方向上勻速移動，移動速度為1cm/min，5min即可完成發光層的蒸鍍。

以上蒸發條件在2-3*10^-3Pa的真空環境下進行。

實施例2

本實施例中有機電致發光器件（OLED）所采用的結構可以為：

基片/陽極/空穴注入層（HIL）/空穴傳輸層（HTL）/有機發光層（EML）/電子傳輸層（ETL）/電子注入層（ETL）/陰極。

具體的本實施例中結構有機電致發光器件所采用的結構如：

ITO/HAT(CN)6/NPB/DPVBi/Bphen/LiF/Al

本實施例的有機電致發光器件的制備方法如下：

（1）處理基板：

依次用純水、丙酮、乙醇、純水對ITO玻璃進行超聲清洗，再將洗好的ITO玻璃放于烘箱中烘干，或用氮氣吹干；可以對基板進行等離子處理或UV處理。

（2）蒸鍍各功能層：

把上述帶有陽極的ITO玻璃基片置于真空腔內，依次蒸鍍空穴注入層（HIL）、空穴傳輸層（HTL），有機發光層（EML），電子傳輸層（ETL），電子注入層（ETL），陰極。

把上述帶有“槽”bank的ITO玻璃基片置于真空腔內，基板上bank的個數為96*64，其尺寸為水平像素間距343μm，垂直像素間距 350μm，蒸發頭的組合個數為一排64個，蒸發頭直徑為50μm，蒸發頭的間距為300μm；蒸發頭至基板的距離為500μm。在蒸發頭內按順序依次放上紅、綠、藍這三種發光子像素材料，對蒸發源進行加熱至發光材料的蒸發溫度后，使得子像素材料受熱蒸發，垂直地鍍到基板上。在沒有放置掩膜版的情況下，蒸發頭在蒸發一行64個子像素后，停止蒸發，蒸發頭組合在基臺平面內，先沿著豎直方向向下移動，然后沿著水平方向平移到下一子像素位置的下方，再沿著豎直方向向上移動，再次加熱蒸發一行64個子像素后，停止蒸發，如此重復96次，直至蒸發完96*64個子像素。具體移動速度及對位方式可由系統軟件設計完成。

以上蒸發條件在2-3*10^-3Pa的真空環境下進行。

實施例3

本實施例中有機電致發光器件（OLED）所采用的結構可以為：

基片/陽極/空穴注入層（HIL）/有機發光層（EML）/電子注入層（ETL）/陰極。

具體的本實施例中結構有機電致發光器件所采用的結構如：

ITO/NPB/PFO/ZnO/Al

本實施例的有機電致發光器件的制備方法如下：

（1）處理基板：

依次用純水、丙酮、乙醇、純水對ITO玻璃進行超聲清洗，再將洗好的ITO玻璃放于烘箱中烘干，或用氮氣吹干；可以對基板進行等離子處理或UV處理。

（2）蒸鍍各功能層

把上述帶有陽極的ITO玻璃基片置于真空腔內，依次蒸鍍空穴注入層（HIL）、有機發光層（EML），電子注入層（ETL），陰極。

把上述帶有“槽”bank的ITO玻璃基片置于真空腔內，基板上bank的個數為96*64，其尺寸為水平像素間距343μm，垂直像素間距 351μm，蒸發頭的組合個數為一排64個，蒸發頭直徑為50μm，蒸發頭的間距為300μm；蒸發頭至基板的距離為500μm。在蒸發頭內按順序依次放上紅、綠、藍這三種發光子像素材料，對蒸發源進行加熱至發光材料的蒸發溫度后，使得子像素材料受熱蒸發，垂直地鍍到基板上。在沒有放置掩膜版的情況下，蒸發頭在蒸發一行64個子像素后，停止蒸發，蒸發頭組合在基臺平面內，先沿著豎直方向向下移動，然后沿著水平方向平移到下一子像素位置的下方，再沿著豎直方向向上移動，再次加熱蒸發一行64個子像素后，停止蒸發，如此重復96次，直至蒸發完96*64個子像素。具體移動速度及對位方式可由系統軟件設計完成。

以上蒸發條件在2-3*10^-3Pa的真空環境下進行。

在本發明實施例中，所述陰極的材料包括Mg、Ag、Al、Ca等低功函數金屬，或氧化銦錫（ITO）、金等作為透明電極。

在本發明實施例中，所述陽極的材料包括石墨烯及ITO、IZO、ZnO、Al:ZnO等導電性良好的金屬氧化物。常見的金屬如 Au、Ag、Al、Ni、Pt 等材料均可用于頂發射器件的陽極。

在本發明實施例中，所述電子注入層的材料采用包括鋰等堿性金屬、氧化鋰、鋰化合物、摻雜堿性金屬有機物；也包括LiF、Cs2CO3、K2SiO3等的堿金屬氧化物，硅酸鹽，碳酸鹽，氟化物等高功函數金屬。

在本發明實施例中，所述電子傳輸層的材料包括TRZ、TAZ、BCP等電子遷移率較高的材料；也包括鋰化合物、Oxadiazole類、三氮唑Triazole類等化合物材料。

在本發明實施例中，所述空穴注入層的材料包括CuPc、2-TNATA、polyaniline、PEDOT：PSS等。

在本發明實施例中，所述空穴傳輸層的材料包括NPB、TPD等空穴遷移率較高的材料；也包括三芳香胺（triarylamine）類有機材料。

在本發明實施例中，所述發光層的材料包括鋁化合物、銦錯化合物、稀土類化合物、各種熒光色素，包括共軛系：（Poly-Phenylene-Vinylene 類、Poly-Fluorene 類、Poly-Thiophene類）、含色素高分子系、主鏈型高分子、側鏈型高分子等材料。如Alq3、PFO、Ir(ppy)3等材料。

以上所述僅為本發明的較佳實施例，凡依本發明申請專利范圍所做的均等變化與修飾，皆應屬本發明的涵蓋范圍。

以上是本發明的較佳實施例，凡依本發明技術方案所作的改變，所產生的功能作用未超出本發明技術方案的范圍時，均屬于本發明的保護范圍。
