本實用新型屬于磨削類加工器械技術領域，特別是涉及一種金剛石砂輪。

背景技術：

砂輪又稱固結磨具，砂輪是由結合劑將普通磨磨料固結成一定形狀（多數為圓形，中央有通孔），并具有一定強度的固結磨具。其一般由磨料、結合劑和氣孔構成，這三部分常稱為固結磨具的三要素。按照結合劑的不同分類，常見的有陶瓷（結合劑）砂輪、樹脂（結合劑）砂輪、橡膠（結合劑）砂輪。砂輪是磨具中用量最大、使用面最廣的一種，使用時高速旋轉，可對金屬或非金屬工件的外圓、內圓、平面和各種型面等進行粗磨、半精磨和精磨以及開槽和切斷等。

砂輪是磨削加工中最主要的一類磨具。砂輪是在磨料中加入結合劑，經壓坯、干燥和焙燒而制成的多孔體。由于磨料、結合劑及制造工藝不同，砂輪的特性差別很大，因此對磨削的加工質量、生產率和經濟性有著重要影響。砂輪的特性主要是由磨料、粒度、結合劑、硬度、組織、形狀和尺寸等因素決定。

隨著砂輪的廣泛應用，其磨料與結合劑方面的技術日趨完善，但是如何滿足不同工況、不同磨削加工精度的要求，延長砂輪的使用壽命，成為砂輪發展的趨勢。

技術實現要素：

本實用新型克服現有技術存在的不足，解決了現有技術中砂輪對不同工況、不同磨削加工精度的要求，使用壽命短的問題，旨在提供一種金剛石砂輪，該砂輪不僅能磨削平面，而且能磨削圓弧面，不僅能對工件進行粗磨，而且能對工件進行進一步的精磨，另外延長了砂輪的使用壽命。

為解決上述技術問題，本實用新型采用的技術方案為：一種金剛石砂輪，它包括基體和金剛石磨削層，基體為圓形盤狀，金剛石磨削層為環狀，金剛石磨削層設置在基體的一面上，其特征在于：

金剛石磨削層包括設置于外環層的粗磨層與設置于內環層的精磨層，所述粗磨層外圓周面中部設置有圓弧形凹槽，所述精磨層外圓周面上沿軸向均布有若干燕尾三，燕尾三與粗磨層接觸處對應設置有燕尾槽；

所述粗磨層下表面平行于環形直徑關于圓心對稱設置有燕尾一，所述精磨層下表面平行于環形直徑關于圓心對稱設置有燕尾二，所述燕尾一與燕尾二兩兩相互平行，所述燕尾一與燕尾二與基體接觸處對應設置有燕尾槽，所述燕尾一、燕尾二、燕尾三與相應燕尾槽相接觸處的拐角均為圓弧過度連接；

所述精磨層內壁設置有套管，所述套管外設置有端蓋，所述端蓋心部設置有通孔，所述端蓋側壁與套管側壁、精磨層內圓面側壁設置有騎縫槽。

進一步，所述端蓋端面與通孔接觸處設置圓弧倒角。

進一步，所述套管材質為銅。

本實用新型跟現有技術相比具有的有益效果為：

1、本實用新型中燕尾與燕尾槽接觸處拐角均為圓弧過度連接，一方面，增大了燕尾與燕尾槽的接觸面積，使得二者之間的摩擦力增大，有利于使二者相對位置保持更加穩定；另一方面，圓弧過渡連接降低了燕尾槽與燕尾尖角接觸處的應力集中，延長了砂輪的使用壽命。

2、粗磨層與精磨層結合，滿足不同加工精度的需求；粗磨層外圓面中部設置有凹槽，使得砂輪磨削圓弧面更加方便。

3、精磨層內壁設置有銅質套管，避免磨料剝落至轉軸上的同時，增加了耐磨程度，延長了砂輪的使用壽命。

附圖說明

下面結合附圖對本實用新型做進一步詳細的說明。

圖1為本實用新型的整體結構主剖視示意圖。

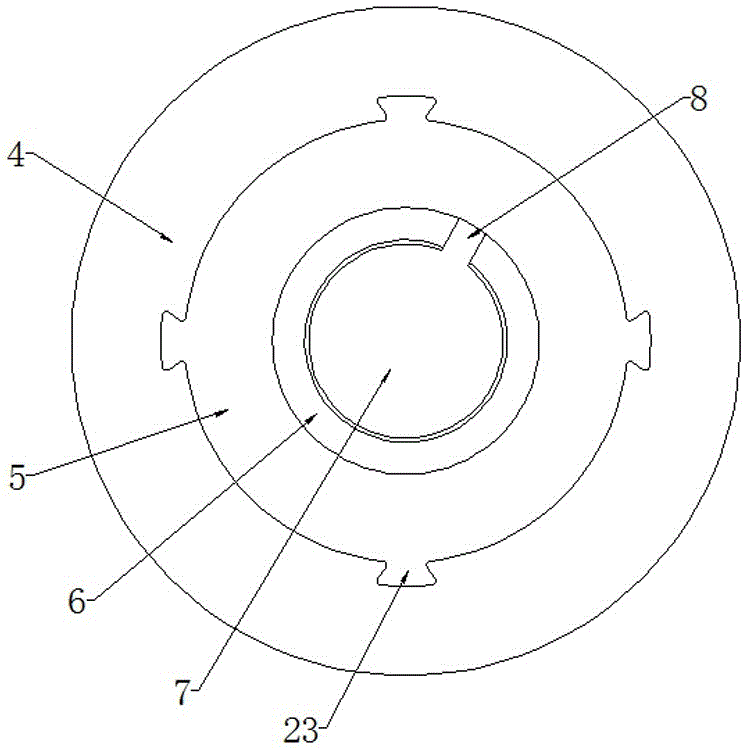

圖2為圖1的俯視結構示意圖。

圖3為基體俯視結構示意圖。

圖中：1為基體，21為燕尾一，22為燕尾二，23為燕尾三，3為粗磨層，4為精磨層，5為套管，6為端蓋，7為通孔，8為騎縫槽。

具體實施方式

為使本實用新型的目的、特征和優點能夠更為明顯易懂，下面結合附圖對本實用新型的具體實施方式做詳細的說明。

如圖1~圖3所示，一種金剛石砂輪，它包括基體1和金剛石磨削層，基體為圓形盤狀，金剛石磨削層為環狀，金剛石磨削層設置在基體的一面上，其中：

金剛石磨削層包括設置于外環層的粗磨層3與設置于內環層的精磨層4，粗磨層3與精磨層4可滿足不同加工精度需求。所述粗磨層3外圓周面中部設置有圓弧形凹槽，使得砂輪磨削圓弧面更加方便；所述精磨層4外圓周面上沿軸向均布有若干燕尾三23，燕尾三23與粗磨層3接觸處對應設置有燕尾槽，保證了粗磨層3與精磨層4的相對位置的穩定性。

所述粗磨層3下表面平行于環形直徑關于圓心對稱設置有燕尾一21，所述精磨層4下表面平行于環形直徑關于圓心對稱設置有燕尾二22，所述燕尾一21與燕尾二22兩兩相互平行，所述燕尾一21與燕尾二22與基體1接觸處對應設置有燕尾槽，所述燕尾一21、燕尾二22、燕尾三23與相應燕尾槽相接觸處的拐角均為圓弧過度連接，增大了燕尾與燕尾槽的接觸面積，使得二者之間的摩擦力增大，同時圓弧過渡連接降低了燕尾槽與燕尾尖角接觸處的應力集中，延長了砂輪的使用壽命。

所述精磨層4內壁設置有套管5，所述套管5外設置有端蓋6，所述端蓋6心部設置有通孔7，降低了砂輪在使用過程中的軸向竄動。所述端蓋6側壁與套管5側壁、精磨層4內圓面側壁設置有騎縫槽8，便于與砂輪配合旋轉軸轉動。

進一步的，所述端蓋6端面與通孔7接觸處設置圓弧倒角，使得砂輪搬運過程中不易劃傷手。

進一步的，所述套管5材質為銅，避免磨料剝落至轉軸上的同時，增加了耐磨程度，延長了砂輪的使用壽命。

上面結合附圖對本實用新型的實施例作了詳細說明，但是本實用新型并不限于上述實施例，在本領域普通技術人員所具備的知識范圍內，還可以在不脫離本實用新型宗旨的前提下作出各種變化。
