本實用新型屬于夾具制造技術領域，尤其涉及一種360度旋轉拋光夾具。

背景技術：

在對玩具立體銅公等金屬工件進行拋光時，傳統拋光方式是使用磁鐵吸住銅公一側進行拋光，當一側拋光完成后需調整磁鐵吸住另一個面再進行拋光，反復多次才能完成立體銅公的拋光，調節較繁瑣，需耗費較多人力，導致拋光效率較低。

技術實現要素：

本實用新型的目的在于提供一種360度旋轉拋光夾具，旨在解決現有技術的拋光夾具調節較繁瑣導致拋光效率較低的問題。

本實用新型是這樣實現的：一種360度旋轉拋光夾具，其包括用于支撐固定加工工件的夾座、與所述夾座連接的呈半球形的旋轉鑲件，還包括與所述旋轉鑲件的相對兩側端分別連接且用于定位所述旋轉鑲件的第一定位塊、第二定位塊，及與所述第一定位塊、第二定位塊依次分別連接且用于使所述旋轉鑲件相對所述第一定位塊和第二定位塊定位固定的第一定位件和第二定位件；所述第一定位件為波珠螺絲，所述旋轉鑲件的球壁面上設置多個定位孔，所述第一定位件自所述第一定位塊的底部穿越所述第一定位塊后插設于所述旋轉鑲件的定位孔中，所述第二定位件自所述第二定位塊的底部穿越所述第二定位塊后插設于所述旋轉鑲件的定位孔中。

具體地，各所述定位孔呈陣列均布于所述旋轉鑲件上。

進一步地，所述第二定位件為波珠螺絲。

具體地，所述第一定位件自所述第一定位塊的底部斜向上穿越所述第一定位塊，所述第一定位件的中軸線經過所述旋轉鑲件的球心。

進一步地，所述第二定位件自所述第二定位塊的底部斜向上穿越所述第二定位塊，所述第二定位件的中軸線經過所述旋轉鑲件的球心。

具體地，所述夾座為方形，所述旋轉鑲件的頂部具有容置所述方形夾座的方形槽。

進一步地，所述旋轉鑲件的方形槽內設置有供所述夾座相對所述旋轉鑲件定位的定位通孔。

進一步地，所述旋轉鑲件的方形槽的角位處設置有缺口。

具體地，所述第一定位塊上設置有與所述旋轉鑲件相適配的第一弧形凹槽，所述第二定位塊上設置有與所述旋轉鑲件相適配的第二弧形凹槽，所述第一弧形凹槽和所述第二弧形凹槽圍合形成球弧形槽。

進一步地，所述夾座與所述旋轉鑲件通過鎖緊件鎖緊連接。

本實用新型提供的360度旋轉拋光夾具，其通過設置與夾座相連接的呈半球形的旋轉鑲件，并設置第一定位塊、第二定位塊與旋轉鑲件弧形滑動連接，及使旋轉鑲件相對第一定位塊和第二定位塊固定的第一定位件、第二定位件，第一定位件為波珠螺絲，該波珠螺絲穿越第一定位塊后與設于旋轉鑲件上的定位孔插接，從而可在旋轉鑲件旋轉后將之定位住，也即將與夾座固定連接的加工工件定位住，從而即可完成拋光工藝的加工，其定位較穩固，旋轉調節操作簡便，加工效率較高。

附圖說明

圖1是本實用新型實施例提供的360度旋轉拋光夾具的分解示意圖；

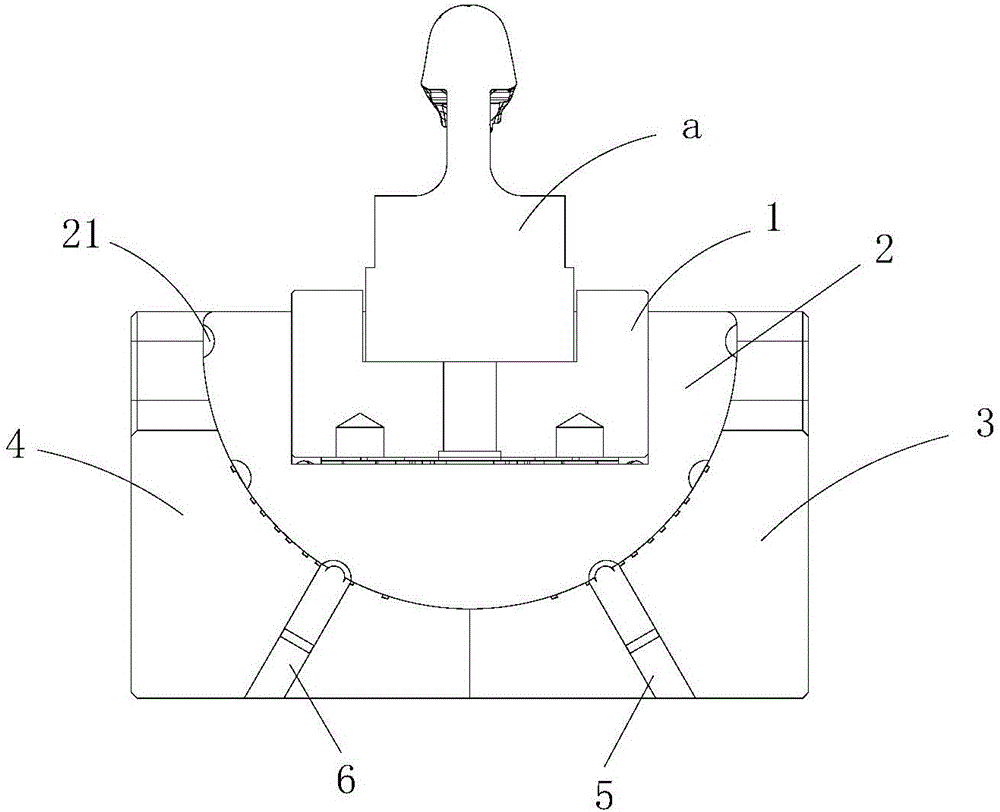

圖2是本實用新型實施例提供的360度旋轉拋光夾具的側剖示意圖；

圖3是本實用新型實施例提供的360度旋轉拋光夾具的俯視示意圖；

圖4是本實用新型實施例提供的旋轉鑲件的仰視示意圖；

圖5是圖4的旋轉鑲件的A-A向側剖示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者可能同時存在居中元件。當一個元件被稱為“連接于”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

還需要說明的是，本實施例中的左、右、上、下等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有限制性的。

如圖1至圖3所示，為本實用新型實施例提供的一種360度旋轉拋光夾具，其包括用于支撐固定加工工件a的夾座1、與夾座1連接的呈半球形的旋轉鑲件2，本實施例中，所述的加工工件a為玩具立體銅公，當然，也可為其它需要拋光加工的工件，該360度旋轉拋光夾具還包括與旋轉鑲件2的相對兩側端分別連接的第一定位塊3、第二定位塊4，第一定位塊3和第二定位塊4用于定位旋轉鑲件2，以使其在調整到合適的位置后被定位住，具體地，第一定位塊3上設置有與旋轉鑲件2相適配的第一弧形凹槽31，第二定位塊4上設置有與旋轉鑲件2相適配的第二弧形凹槽41，第一弧形凹槽31和第二弧形凹槽41圍合形成球弧形槽，這樣，旋轉鑲件2可于第一弧形凹槽31和第二弧形凹槽41圍合的球弧形槽內旋轉滑動以調節角位，從而可將夾座1所支撐固定的加工工件a調整至合適的位置進行拋光。該360度旋轉拋光夾具還包括與第一定位塊3、第二定位塊4依次分別連接且用于使旋轉鑲件2相對第一定位塊3和第二定位塊4定位固定的第一定位件5和第二定位件6，本實施例中，第一定位件5為 波珠螺絲，旋轉鑲件2的球壁面上設置有多個定位孔21，第一定位件5自第一定位塊3的底部穿越第一定位塊3后插設于旋轉鑲件2的定位孔21中，第二定位件6自第二定位塊4的底部穿越第二定位塊4后插設于旋轉鑲件2的定位孔21中，從而在旋轉鑲件2調整好之后只需插入波珠螺絲即可對其進行定位。

當需調整拋光夾具時，轉動旋轉鑲件2，待其調節到合適的位置后，將第一定位件5和第二定位件6分別自第一定位塊3和第二定位塊4的底部插入旋轉鑲件2的定位孔21中，從而將旋轉鑲件2定位，由于旋轉鑲件2為半球形，故其在水平面內可調節的角度范圍為360度，即可實現360度旋轉拋光。本實用新型提供的360度旋轉拋光夾具，其通過設置與夾座1相連接的呈半球形的旋轉鑲件2，并設置第一定位塊3、第二定位塊4與旋轉鑲件2弧形滑動連接，及使旋轉鑲件2相對第一定位塊3和第二定位塊4固定的第一定位件5、第二定位件6，第一定位件5為波珠螺絲，該波珠螺絲穿越第一定位塊3后與設于旋轉鑲件2上的定位孔21插接，從而可在旋轉鑲件2旋轉后將之定位住，也即將與夾座1固定連接的加工工件a定位住，從而即可完成拋光工藝的加工，其定位較穩固，旋轉調節操作簡便，加工效率較高。

作為一具體實施方式，如圖4和圖5所示，各定位孔21呈陣列均布于旋轉鑲件2上。作為一實施方式，可于旋轉鑲件2上設置三圈呈環形分布的第一陣列定位孔23、第二陣列定位孔24、第三陣列定位孔25，其中，第一陣列定位孔23靠近旋轉鑲件2的底部，第三陣列定位孔25靠近旋轉鑲件2的頂部，第二陣列定位孔24位于第一陣列定位孔23和第三陣列定位孔25之間，第一陣列定位孔23中相鄰的兩定位孔之間的夾角為45度，第二陣列定位孔24中相鄰的兩定位孔之間的夾角亦為45度，第三陣列定位孔25中相鄰的兩定位孔21之間的夾具亦為45度。而在縱向方向上，第一陣列定位孔23與第二陣列定位孔24之間、第二陣列定位孔24與第三陣列定位孔25之間的夾具均為30度，第一陣列定位孔23、第二陣列定位孔24和第三陣列定位孔25的此種排布方式不僅可在水平面上實現360度旋轉，且在縱向方向上也可實現一定的轉動角度，從而 可較大限度地滿足旋轉鑲件2的旋轉角度的需求，即滿足加工工件a的調整角位的需求。

作為一具體實施方式，本實施例中，第二定位件6亦為波珠螺絲。第二定位件6的設置，可進一步加強旋轉鑲件2的定位的穩固性。

進一步地，為使第一定位件5更穩固地對旋轉鑲件2進行定位，第一定位件5自第一定位塊3的底部斜向上穿越第一定位塊3，且第一定位件5的中軸線經過旋轉鑲件2的球心為宜，此時第一定位件5的端部可較大面積地與旋轉鑲件2的定位孔21接觸連接，從而保證定位的穩固性。

進一步地，為使第二定位件6更穩固地對旋轉鑲件2進行定位，第二定位件6自第二定位塊4的底部斜向上穿越第二定位塊4，且第二定位件6的中軸線經過旋轉鑲件2的球心為宜。此時第二定位件6的端部可較大面積地與旋轉鑲件2的定位孔21接觸連接，進一步地，第一定位件5和第二定位件6作用于旋轉鑲件2上時相互呈一定的夾角對其進行定位，從而可進一步保證對旋轉鑲件2定位的穩固性。

作為一具體實施方式，夾座1可為方形，旋轉鑲件2的頂部具有容置該方形夾座1的方形槽27。當然，夾座1也可為其它形狀，而旋轉鑲件2上只需設置相應形狀的安裝槽位即可。

作為一具體實施方式，旋轉鑲件2的方形槽27內設置有供夾座1相對旋轉鑲件2定位的定位通孔28。具體地，定位通孔28設于方形槽27的側壁上，并可通過螺栓等鎖緊件7對夾座1和旋轉鑲件2進行固定連接。

進一步地，旋轉鑲件2的方形槽27的角位處設置有缺口271。本實施例中，缺口271設置為弧形，缺口271的設置可方便夾座1的安裝，使其放入旋轉鑲件2的方形槽27內時更容易。當然，缺口271也可為其它形狀。

以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換或改進等，均應包含在本實用新型的保護范圍之內。
