本實用新型涉及一種熱處理操作機，具體是一種有軌式三維熱處理操作機。

背景技術：

目前，大型機械零部件的熱處理，特別是預備熱處理時，主要采用臺車式爐裝掛加熱以及出爐冷卻的工作方式。其工作過程中，大型掛具要隨同工件反復入爐加熱及出爐冷卻。首先，對掛具進行的加熱，會造成能源的浪費；其次，掛具經反復加熱以及冷卻后，極易產生變形，甚至開裂失效，造成大量貴重鉻鎳耐熱合金材料的高消耗；再次，工件在出料時，臺車爐的爐門需要全部打開，臺車爐爐底要整個移動到爐外，進一步造成熱能散失以及能源浪費，并且，操作工人勞動環境更加惡化；最后，前述爐料轉移方式，大都采用人工操作加機械吊裝轉運的方式行車完成，自動化成都低，安全性低，既增大了工人的勞動強度，又很難保證轉移時間的精確性，大大影響了產品質量的穩定性。

技術實現要素：

本實用新型的目的在于提供一種結構簡單、使用方便的有軌式三維熱處理操作機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種有軌式三維熱處理操作機，包括大車軌道、大車、小車、升降門架和平衡鋼骨架，所述大車安裝在大車軌道上，所述小車安裝在大車頂部的車架上，所述升降門架安裝在小車上，所述平衡鋼骨架安裝在小車與升降門架之間，所述升降門架上設有料叉。

作為本實用新型再進一步的方案：所述小車軌道的走向與小車的移動方向垂直。

與現有技術相比，本實用新型的有益效果是：

本實用新型結構簡單、使用方便，使用時，僅僅需要預先把工件放置在上料臺上進行備料，不需要任何掛具，三維度可實現熱處理爐內工件的自動裝出爐操作，減輕了工人的勞動強度，節約了能源，并提高了爐子的熱效率和產品質量的穩定性，極大地改善了工人的勞動環境。

附圖說明

圖1為本實用新型的主視圖。

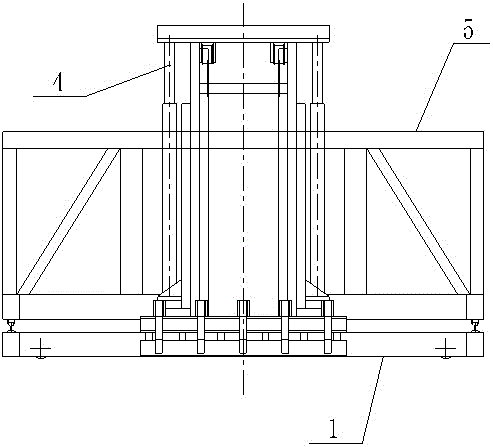

圖2為本實用新型的左視圖。

圖3為本實用新型的俯視圖。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種有軌式三維熱處理操作機，包括大車軌道1、大車2、小車3、升降門架4和平衡鋼骨架5，所述大車2安裝在大車軌道1上，所述小車3安裝在大車2頂部的車架上，所述升降門架4安裝在小車3上，所述平衡鋼骨架5安裝在小車3與升降門架4之間，用來提高升降門架4的穩定性，所述升降門架上設有料叉6；所述小車軌道1的走向與小車3的移動方向垂直。

所述有軌式三維熱處理操作機在使用時，將工件放置在料叉6上，大車2運行到指定位置對正位置，實現一維度，打開裝爐空間，運行小車3進出爐操作，實現二維度，升降門架4運行使料叉6升降，將工件放在爐內，實現三維度，小車3出爐退出。

本實用新型結構簡單、使用方便，使用時，僅僅需要預先把工件放置在上料臺上進行備料，不需要任何掛具，三維度可實現熱處理爐內工件的自動裝出爐操作，減輕了工人的勞動強度，節約了能源，并提高了爐子的熱效率和產品質量的穩定性，極大地改善了工人的勞動環境。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下作出各種變化。
