本實用新型涉及煉鋼廠連鑄機中間包使用的蓋板，屬于連鑄機中間包設備技術領域。

背景技術：

中間包蓋板是連鑄機中間包上的一個重要部件，在中間包烘烤過程中起保溫隔熱、提高中間包烘烤效率的作用，在澆注過程中起保溫隔熱、減少鋼水溫降及保護澆注作用。

目前，多數企業的大型中間包均采用多段式金屬結構外殼鑲嵌澆注耐火材料的方式組合而成的蓋板。在生產實踐中發現，該蓋板存在如下不足：1、由于直接受高溫鋼水的熱輻射，金屬結構和耐火材料受熱極不均勻，產生較大的熱應力和應力差，蓋板整體嚴重變形，金屬結構整體強度難以保證，保溫效果較差。2、在長時間烘烤和使用過程中下，澆注的耐火材料易剝落，嚴重時會塌料，掉入鋼包中，污染鋼水，影響鋼的質量，同時降低了包蓋的壽命。3、時常伴有粘鋼現象，不易及時循環利用，清理時增加職工勞動強度又易造成耐火材料的破損，影響包蓋的壽命。4、中包蓋板上布置有較大的塞棒孔與燒嘴孔，在對中間包進行烘烤時，部分火焰從孔眼噴出，既延長了中包烘烤時間，又造成了煤氣資源的浪費；5、使用過程中，蓋板表面溫度較高，不利于在線調整塞棒。6、使用壽命短，使用6-—7個包次就需更換。

技術實現要素：

本實用新型所要解決的技術問題是提供一種不易變形的連鑄機中間包蓋板，這種中間包蓋板可以有效地解決普通中間包蓋板易變形、下部所粘鋼渣和耐材污染鋼水的問題，保證中包鋼水的潔凈，同時可以有效解決中包鋼水溫降大的問題，對提高鋼水質量起到積極作用。

解決上述技術問題的技術方案：

一種不易變形的連鑄機中間包蓋板，它是左側蓋板、中間蓋板和右側蓋板順序連接的組合體，組合體整體放置在中間包上，左側蓋板、中間蓋板和右側蓋板分別由不銹鋼板、耐高溫巖棉、通風管路和密封板組成，不銹鋼板組成左側蓋板、中間蓋板和右側蓋板的蓋板平面和環繞蓋板平面的周?chē)鷤?cè)板，耐高溫巖棉通過螺栓固定連接在不銹鋼板的板面上，通風管路分別沿著左側蓋板、中間蓋板和右側蓋板的四周環繞固定在不銹鋼板平面下方和周?chē)鷤?cè)板內側，在左側蓋板、中間蓋板和右側蓋板的不銹鋼板平面上分別有塞棒安裝孔和烘烤口，密封板安裝在塞棒安裝孔和烘烤口上，通風管路上有進風口和出風口。

上述不易變形的連鑄機中間包蓋板，所述通風管路的進風口通過耐高溫金屬軟管與壓縮空氣管路相連接，金屬軟管可伴隨著中間包車做往復運動。

上述不易變形的連鑄機中間包蓋板，所述密封板的一側通過轉軸固定在塞棒安裝孔和烘烤口旁的不銹鋼板上，密封板的板面與塞棒安裝孔和烘烤口相對。

本實用新型的有益效果是：

本實用新型采用不銹鋼板作為中間包蓋板的平面框架結構，利用填充耐高溫巖棉作為隔熱保溫材料，降低了中間包蓋板的自重，解決了中間包蓋板易受熱應力變形的問題，同時安裝通風管路，采用強制冷卻方式提高中間包蓋板的金屬結構耐高溫強度。

本實用新型結構合理，保證了中間包的密封效果，既使在長時間高溫烘烤環境中也不易變形，具有耐高溫腐蝕、保溫效果好、使用壽命長、安全系數高、節約能源的優點，有效解決了普通蓋板易變形、下部所粘鋼渣和耐材污染鋼水的問題，保證了中包鋼水的潔凈；有效解決了中包鋼水溫降大的問題，對降低煉鋼系統溫度，提高鋼水質量起到積極作用。采用本實用新型后，中間包烘烤時間大幅度降低，每次烘烤中間包可節約焦?fàn)t煤氣用量1350立方米，具有顯著的經濟效益。

附圖說明

圖1是本實用新型的結構示意圖；

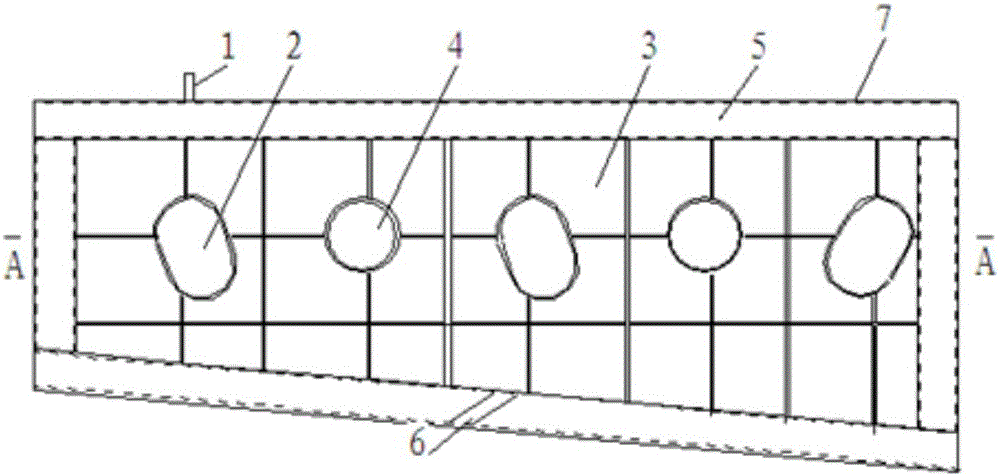

圖2是左側蓋板的結構示意圖；

圖3是圖2的A-A剖視圖；

圖4是中間蓋板的結構示意圖；

圖5是圖4的B-B剖視圖；

圖6是右側蓋板的結構示意圖；

圖7是圖6的C-C剖視圖。

圖中標記如下：進風口1、塞棒安裝孔2、不銹鋼板3、烘烤口4、通風管路5、出風口6、左側蓋板7、中間蓋板8、右側蓋板9。

具體實施方式

圖中顯示，本實用新型包括左側蓋板7、中間蓋板8、右側蓋板9三部分，左側蓋板7、中間蓋板8和右側蓋板9順序連接為組合體，組合體整體放置在中間包上。左側蓋板7、中間蓋板8和右側蓋板9分別由不銹鋼板3、耐高溫巖棉、通風管路5和密封板組成。

圖中顯示，不銹鋼板3組成左側蓋板7、中間蓋板8和右側蓋板9的蓋板平面和環繞蓋板平面的周?chē)鷤?cè)板，形成中空半封閉式結構，是左側蓋板7、中間蓋板8和右側蓋板9的主體。

圖中顯示，耐高溫巖棉通過螺栓固定連接在不銹鋼板3的板面上，耐高溫巖棉將不銹鋼板3與鋼水隔離，起到隔熱保溫作用，不但降低了包蓋的自重，解決了包蓋易受熱應力變形的問題。同時，在維修工作中填補巖棉簡單快捷，可以提高包蓋的周轉使用率。

圖中顯示，通風管路5分別沿著左側蓋板7、中間蓋板8和右側蓋板9的四周環繞固定在不銹鋼板3平面下方和周?chē)鷤?cè)板內側，通風管路5上有進風口1和出風口6。通風管路5的進風口1通過耐高溫金屬軟管與壓縮空氣管路相連接，金屬軟管可伴隨著中間包車做往復運動，把壓縮空氣通入通風管路5，經不銹鋼板3后放散，采用強制冷卻方式提高蓋板的金屬結構耐高溫強度。

圖中顯示，在左側蓋板7、中間蓋板8和右側蓋板9的不銹鋼板3平面上分別有塞棒安裝孔2和烘烤口4，密封板的一側通過轉軸固定在塞棒安裝孔2和烘烤口4旁的不銹鋼板3上，密封板的板面與塞棒安裝孔2和烘烤口4相對，利于打開和關閉操作。在工作中，密封板用來封閉塞棒安裝孔2和烘烤口4，增強對中包的封閉保溫效果。由于塞棒安裝孔2、烘烤口4是開在不銹鋼板3上，因此解決了普通鋼板受高溫蝕損的問題。
