本實用新型涉及冶金領域，尤其涉及一種節能鋼包包蓋。

背景技術：

鋼包是煉鋼過程中鋼水盛放和冶煉容器，保持鋼包的溫度是提高產品質量和煉鋼技術經濟指標的有效措施。在冶煉過程中，鋼包通過其頂部開口向空氣中輻射的散熱速度是非常快的，因此一般需要在鋼包頂部設置鋼包包蓋，用以防止熱量散失，從而達到保溫隔熱、節能降耗目的。

申請?zhí)枮?01220411095.2的中國專利公開了一種鋼包保溫包蓋，設有多個密布的透氣小孔；所述的鋼包保溫包蓋與所述的氬封保護裝置連接，所述的氬封保護裝置包括氬氣發生器、鼓風機、氬氣管路，所述的氬氣管路與所述的透氣小孔連通。采用上述技術方案，增加鋼包包蓋彌散型透氣小孔，增加透氣結構，使用過程中通過吹惰性氣體，提高鋼水純凈度，達到保護鋼水不被二次氧化的目的；減少了鋼水直接對包蓋的烘烤，降低包蓋溫度；透氣孔結構對包蓋內部拉力及重心力有一定的作用，因此延長包蓋的使用壽命，減少爐蓋更換時間，提高生產效率。

在上述的鋼包包蓋上，設置有眾多的透氣小孔，雖然能夠起到透氣作用，但是由于其分布較為密集，在一定程度上已經影響了包蓋的強度，導致鋼包長時間在高溫下容易發生形變。同時，由于包蓋重量較重，且溫度較高，操作工人無法直接碰觸，導致在工作時難以控制其閉合。

技術實現要素：

為了解決上述技術問題，本實用新型提供了一種節能鋼包包蓋。本實用新型的保溫效果好，節能降耗，且鋼包包蓋強度好，在高溫下不易形變，使用壽命長，同時便于操作移動。

本實用新型的具體技術方案為：一種節能鋼包包蓋，包括上蓋體，下蓋體，耐火層，邊框以及透氣管；所述耐火層夾設于所述上蓋體和下蓋體之間，所述邊框包設于耐火層的周側并與上蓋體與下蓋體固定連接；所述透氣管包括豎直部和鉤部，所述豎直部貫穿上蓋體與耐火層，所述鉤部與豎直部的頂部連接且鉤部的末端朝下；所述上蓋體與下蓋體的側邊還設有固定板，所述固定板上設有豎直的軸孔，所述軸孔內設有固定軸，所述固定軸與上蓋體、下蓋體為轉動連接。

在本實用新型的包蓋中，上、下蓋體、邊框?qū)⒛突饘影。瑥?qiáng)度較好，不易變形，特別是邊框的設置，能夠有效防止包蓋發生卷邊現象。固定軸的設置能夠使得包蓋能夠以固定軸為中心進行轉動，方便操作；同時透氣管設置成鉤狀，不僅能夠起到透氣作用，而且能夠使用工具鉤住，對包蓋進行轉動，省時省力。透氣管的出氣口朝下，能夠有效避免熱量之間向上輻射，對操作員工造成傷害。

作為優選，所述固定板的軸孔內固定有保護套，所述保護套與固定軸轉動連接。由于處于高溫環境下，固定軸與上、下蓋體長時間使用后容易變形，保護套的設置能夠減小形變量。

作為優選，所述耐火層為耐火纖維材料。耐火層采用耐火纖維材料，質輕，保溫隔熱效果好，節能降耗。

作為優選，所述耐火層內設有Y字型錨固件。Y字型錨固件能夠防止耐火層的材料松動而掉落。

作為優選，所述下蓋體呈環狀。

作為優選，所述透氣管位于固定軸的相對側。

作為優選，所述透氣管上設有閥門。閥門的設置，使操作人員能夠根據實際情況，控制鋼包中的透氣速率，從而提升煉鋼質量。

與現有技術對比，本實用新型的有益效果是：本實用新型的保溫效果好，節能降耗，且鋼包包蓋強度好，在高溫下不易形變，使用壽命長，同時便于操作移動。

附圖說明

圖1是實施例1的一種俯視圖；

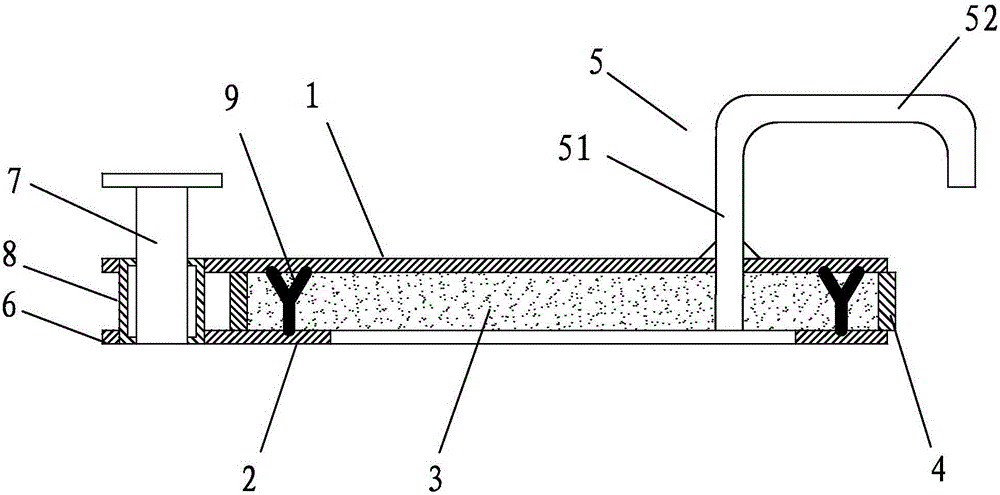

圖2是實施例1的一種剖視圖；

圖3是實施例2的一種俯視圖；

圖4是實施例2的一種剖視圖。

附圖標記為：上蓋體1，下蓋體2，耐火層3，邊框4，透氣管5，固定板6，固定軸7，保護套8，Y字型錨固件9，豎直部51，鉤部52，閥門53。

具體實施方式

下面結合實施例對本實用新型作進一步的描述。在本實用新型中所涉及的裝置、連接結構和方法，若無特指，均為本領域公知的裝置、連接結構和方法。

實施例1

如圖1、圖2所示：一種節能鋼包包蓋，包括上蓋體1，下蓋體2，耐火層3，邊框4以及透氣管5。所述耐火層為耐火纖維材料，所述下蓋體呈環狀。

所述耐火層夾設于所述上蓋體和下蓋體之間，所述耐火層內設有Y字型錨固件9。所述邊框包設于耐火層的周側并與上蓋體與下蓋體固定連接。所述透氣管位于固定軸的相對側，透氣管包括豎直部51和鉤部52，所述豎直部貫穿上蓋體與耐火層，所述鉤部與豎直部的頂部連接且鉤部的末端朝下；所述上蓋體與下蓋體的側邊還設有固定板6，所述固定板上設有豎直的軸孔，所述固定板的軸孔內固定有保護套8，所述保護套內設有固定軸7，保護套與固定軸轉動連接。

實施例2

如圖3、圖4所示：一種節能鋼包包蓋，包括上蓋體1，下蓋體2，耐火層3，邊框4以及透氣管5。所述耐火層為耐火纖維材料，所述下蓋體呈環狀。

所述耐火層夾設于所述上蓋體和下蓋體之間，所述耐火層內設有Y字型錨固件9。所述邊框包設于耐火層的周側并與上蓋體與下蓋體固定連接。所述透氣管位于固定軸的相對側，透氣管包括豎直部51和鉤部52，所述豎直部貫穿上蓋體與耐火層，所述鉤部與豎直部的頂部連接且鉤部的末端朝下，所述鉤部上設有閥門53。所述上蓋體與下蓋體的側邊還設有固定板6，所述固定板上設有豎直的軸孔，所述固定板的軸孔內固定有保護套8，所述保護套內設有固定軸7，保護套與固定軸轉動連接。

以上所述，僅是本實用新型的較佳實施例，并非對本實用新型作任何限制，凡是根據本實用新型技術實質對以上實施例所作的任何簡單修改、變更以及等效結構變換，均仍屬于本實用新型技術方案的保護范圍。
